Hvad gør indendørs vakuumafbrydere til det foretrukne valg til mellemspændingssystemer?

Inde i en mellemspændingsstation står en række metalbeklædte koblingsudstyr vagt over strømmen af ​​elektrisk strøm. Når der opstår en fejl - en kortslutning, en overbelastning, en kabelfejl - skal afbryderen handle beslutsomt og isolere den fejlbehæftede sektion, før skaden kan spredes. I årtier har valget af afbryderteknologi været genstand for debat: olie, luft, SF6 eller vakuum. I dag er der dog fundet en klar vinder for indendørs mellemspændingsapplikationer. DeIndendørs vakuumafbryderer blevet industristandarden, udvalgt af forsyningsselskaber, industrielle faciliteter og kommercielle bygninger for dens exceptionelle ydeevne, pålidelighed og sikkerhed. Men hvad er det ved vakuumteknologi, der gør det så overbevisende?

Den indendørs vakuumafbryder skylder sin dominans til et enkelt, men dybtgående princip: vakuumafbryderen. Ved at skabe et næsten perfekt vakuum inde i afbryderkammeret kan afbryderen slukke den elektriske lysbue med bemærkelsesværdig hastighed og effektivitet. I modsætning til luft eller olie har et vakuum ingen gasmolekyler til at ionisere, så en lysbue kan ikke opretholdes, når først kontakterne er delt. Denne iboende fordel udmønter sig i hurtigere afbrydelsestider, længere kontaktlevetid og minimal vedligeholdelse. Derudover er vakuumafbryderen forseglet for livet, hvilket beskytter kontakterne mod miljøet og sikrer ensartet ydeevne gennem årtier. Denne artikel vil udforske de tekniske, operationelle og økonomiske faktorer, der gør den indendørs vakuumafbryder til det foretrukne valg til mellemspændingssystemer, sammenligne den med alternative teknologier og detaljere de specifikke designfunktioner, der leverer overlegen ydeevne.

Indholdsfortegnelse

• 1. Hvad er en indendørs vakuumafbryder, og hvordan fungerer den?
• 2. Hvorfor er vakuum bedre end andre afbrydelsesmedier?
• 3. Hvad er de vigtigste tekniske specifikationer for en højtydende indendørs vakuumafbryder?
• 4. Hvordan forbedrer en indendørs vakuumafbryder systemets sikkerhed og pålidelighed?
• 5. Hvad er fordelene ved vedligeholdelse og livscyklusomkostninger?
• 6. Hvordan vælger man den rigtige indendørs vakuumafbryder til din applikation?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Hvad er en indendørs vakuumafbryder, og hvordan fungerer den?

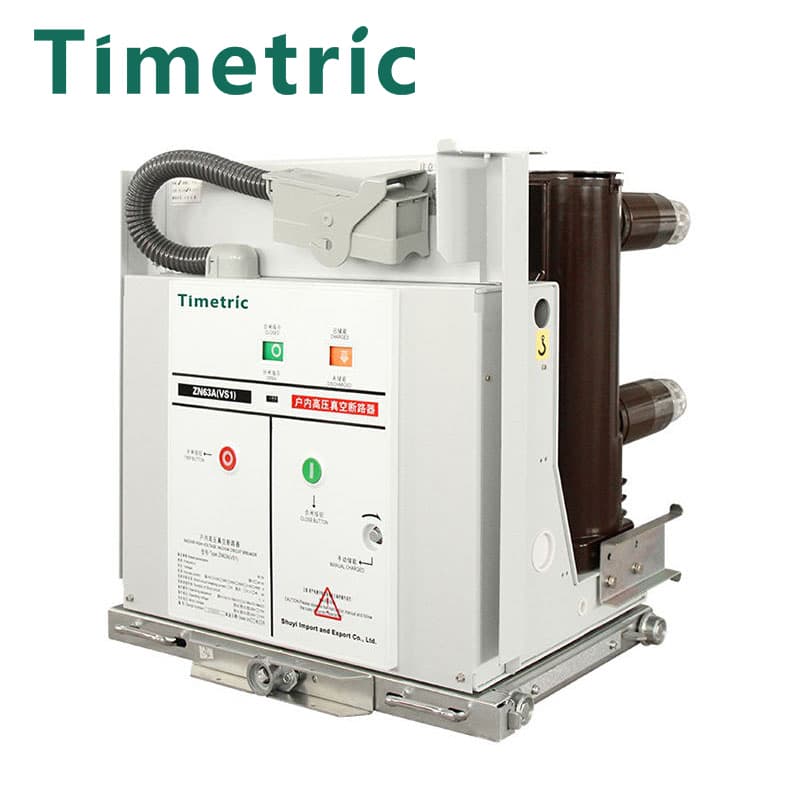

En indendørs vakuumafbryder er en type elektrisk koblingsudstyr specielt designet til drift inde i bygninger, transformerstationer og andre indendørs miljøer. Den bruges til at beskytte mellemspændingskredsløb (typisk 3,6 kV til 40,5 kV) mod overstrøm og kortslutning. Kernen i den indendørs vakuumafbryder er vakuumafbryderen, en forseglet keramik- eller glaskonvolut indeholdende et par kontakter. Den ene kontakt er fast, og den anden er bevægelig. Afbryderen evakueres til et meget højt vakuum, typisk i området fra 10⁻⁵ til 10⁻⁷ Torr. Når afbryderen er lukket, presses kontakterne sammen, så der kan strømme strøm. Når en fejl detekteres, adskiller betjeningsmekanismen hurtigt kontakterne.

Som kontaktdelen dannes en elektrisk lysbue mellem dem. Imidlertid eksisterer lysbuen kun i metaldampen, der fordampes fra kontaktfladerne. Vakuummiljøet har to nøgleeffekter. For det første er lysbuen meget kortvarig, fordi der ikke er nogen gas til at ionisere og opretholde den. For det andet slukkes lysbuen hurtigt, når metaldampen kondenserer på de køligere overflader af afbryderen. Buen er tvunget til at bevæge sig langs en spiralbane på kontaktfladerne, hvilket hjælper med at fordele varmen og forhindre overdreven kontakterosion. Hele afbrydelsesprocessen foregår på få millisekunder, hvor strømmen afbrydes ved den næste naturlige nul-gennemgang. Resultatet er en ren, effektiv afbrydelse med minimal lysbueenergi og ingen eksterne emissioner.

Designet af en indendørs vakuumafbryder inkluderer også en robust betjeningsmekanisme, typisk en fjeder eller magnetisk aktuator, der giver den nødvendige kraft og hastighed til at åbne og lukke kontakterne. Mekanismen er designet til høj pålidelighed med en forventet levetid på 10.000 til 20.000 operationer. Den indendørs vakuumafbryder er monteret i en metalbeklædt koblingsenhed, som giver den nødvendige isolering, beskyttelse og kontrolfunktioner. Det overordnede system er designet til sikkerhed med låse-, isolations- og jordingsfunktioner. PåWenzhou Shuyi Import og Export Co., Ltd., vores indendørs vakuumafbryder er fremstillet med præcision og testet for at sikre pålidelig ydeevne under alle driftsforhold.

2. Hvorfor er vakuum bedre end andre afbrydelsesmedier?

For at forstå, hvorfor vakuum er det foretrukne afbrydelsesmedium til mellemspændingsafbrydere, er det nyttigt at sammenligne det med alternativerne: luft, olie og SF6. Hvert af disse medier er blevet brugt i afbrydere, men de har alle væsentlige ulemper, der gør dem mindre egnede til indendørs mellemspændingsapplikationer. Luft, for eksempel, kræver et stort mellemrum og højtryksluftblæsning for at slukke lysbuen, hvilket gør afbryderen omfangsrig og støjende. Olie er en brandfare og kræver regelmæssig vedligeholdelse for at erstatte forurenet olie. SF6 er en potent drivhusgas og står over for stigende lovgivningsmæssige restriktioner.

Vakuum tilbyder derimod en unik kombination af fordele, der gør det til det ideelle valg. Den væsentligste fordel er den ekstremt høje dielektriske styrke af et vakuum. Et vakuum på 10⁻⁵ Torr kan modstå en spændingsgradient på op til 100 kV pr. millimeter, langt højere end nogen gas eller væske. Dette gør det muligt for den indendørs vakuumafbryder at være meget mindre og mere kompakt end en luft- eller olieafbryder af samme klassificering. Den kompakte størrelse er en stor fordel for indendørs installationer, hvor pladsen er i højsædet. Fraværet af et lysbuedæmpende medium betyder også, at den indendørs vakuumafbryder er miljøvenlig, uden emissioner eller affaldsprodukter.

En anden vigtig fordel ved vakuum er afbrydelseshastigheden. En vakuumafbryder kan slukke en lysbue på så lidt som 10 millisekunder, hurtigere end nogen anden teknologi. Denne hastighed er afgørende for at beskytte følsomt udstyr og minimere skader forårsaget af en fejl. Vakuumafbryderen har også en meget lav lysbuespænding, som reducerer den energi, der afgives i lysbuen og minimerer kontakterosion. Som et resultat kan kontakterne i en indendørs vakuumafbryder holde til 20.000 til 30.000 operationer, langt længere end dem i luft- eller olieafbrydere. Denne forlængede levetid udmønter sig i lavere vedligeholdelsesomkostninger og mindre nedetid. Tabellen nedenfor opsummerer sammenligningen af ​​afbrydelsesmedier.

3. Hvad er de vigtigste tekniske specifikationer for en højtydende indendørs vakuumafbryder?

At vælge den rigtige indendørs vakuumafbryder kræver en grundig forståelse af de vigtigste tekniske specifikationer. Disse parametre definerer afbryderens ydeevne, dens fysiske egenskaber og dens egnethed til specifikke applikationer. Specifikationerne er typisk organiseret i tre kategorier: elektriske klassificeringer, mekaniske klassificeringer og miljøklassificeringer. De elektriske klassificeringer er de mest fundamentale og bestemmer afbryderens evne til at bære strøm og afbryde fejl.

Den primære elektriske klassificering er den nominelle spænding, som er den maksimale systemspænding, som den indendørs vakuumafbryder er designet til. For mellemspændingsapplikationer er dette typisk 12 kV, 24 kV eller 40,5 kV. Den næste kritiske rating er mærkestrømmen, som er den maksimale kontinuerlige strøm, som afbryderen kan bære uden at overskride temperaturgrænserne. Dette er typisk i området fra 630 A til 3150 A for mellemspændingsanlæg. Den nominelle kortslutningsafbryderstrøm er den maksimale fejlstrøm, som den indendørs vakuumafbryder kan afbryde. Dette er en nøglesikkerhedsparameter, og den er typisk angivet i kiloampere (kA), med almindelige værdier på 25 kA, 31,5 kA og 40 kA.

De mekaniske værdier dækker betjeningsmekanismen. Den nominelle driftssekvens definerer strømafbryderens driftscyklus, typisk angivet som "O - 0,3 s - CO - 3 min - CO" (Åben - 0,3 sekunder - Luk-åben - 3 minutter - Luk-åben). Den mekaniske udholdenhed er antallet af operationer afbryderen kan udføre uden at kræve vedligeholdelse. En højkvalitets indendørs vakuumafbryder vil have en mekanisk udholdenhed på 10.000 til 20.000 operationer. Miljøklassificeringerne inkluderer beskyttelsesgraden (IP-klassificering), som definerer beskyttelsesniveauet mod indtrængen af ​​faste stoffer og væsker, og det omgivende temperaturområde. Tabellen nedenfor giver en oversigt over de typiske specifikationer for en indendørs vakuumafbryder.

4. Hvordan forbedrer en indendørs vakuumafbryder systemets sikkerhed og pålidelighed?

Sikkerheden og pålideligheden af ​​et elektrisk distributionssystem er i højsædet, og valget af afbryder spiller en central rolle for at nå disse mål. Den indendørs vakuumafbryder tilbyder flere funktioner, der forbedrer systemsikkerheden. Den mest betydningsfulde er vakuumafbryderens forseglede natur. Afbryderen er en forseglet enhed, typisk lavet af keramik eller glas, uden behov for genopfyldning eller vedligeholdelse. Dette eliminerer risici forbundet med olielækager, gaslækager eller luftforurening. Vakuumafbryderen er også ufølsom over for miljøforhold, såsom fugt eller støv, hvilket kan påvirke ydeevnen af ​​andre typer afbrydere.

Den hurtige afbrydelseshastighed for den indendørs vakuumafbryder er en anden kritisk sikkerhedsfunktion. Evnen til at fjerne en fejl på 30-50 millisekunder minimerer varigheden af ​​fejlen, hvilket reducerer den termiske og mekaniske belastning af systemet. Denne hurtige rydningstid reducerer også risikoen for lysbue, en farlig hændelse, der kan forårsage alvorlige skader på personalet. Lysbueblinkenergien er proportional med rydningstiden, så en hurtigere strømafbryder reducerer risikoen for lysbueblink markant. Dette er en stor fordel ved den indendørs vakuumafbryder frem for langsommere teknologier som luftafbrydere.

Den indendørs vakuumafbryder tilbyder også fremragende pålidelighed gennem sit enkle, robuste design. Betjeningsmekanismen er typisk en fjeder eller magnetisk aktuator med få bevægelige dele. Mekanismen er designet til en lang levetid, med høj pålidelighed og minimal vedligeholdelse. Brugen af ​​vakuumafbryderteknologi eliminerer behovet for komplekse lysbuer eller lysbueslukningssystemer, hvilket forenkler designet og reducerer antallet af potentielle fejlpunkter. Denne pålidelighed er en nøgleårsag til, at forsyningsselskaber og industrielle kunder vælger indendørs vakuumafbryder til deres kritiske applikationer. Hos Wenzhou Shuyi Import and Export Co., Ltd. designer vi vores indendørs vakuumafbryder med fokus på sikkerhed og pålidelighed, hvilket sikrer, at vores kunder kan stole på deres koblingsudstyr til uafbrudt strømforsyning.

Desuden er den indendørs vakuumafbryder i sagens natur sikker for personalet. I modsætning til olieafbrydere, som kan udgøre en brandrisiko, eller SF6-afbrydere, som kan frigive giftige biprodukter, hvis gassen nedbrydes, indeholder vakuumafbryderen ingen farlige materialer. Det forseglede vakuumkammer sikrer, at der ikke er nogen risiko for lysbue eller eksplosion. Den indendørs vakuumafbryder er også designet med omfattende sammenlåsningssystemer, der forhindrer utilsigtet drift, hvilket yderligere forbedrer personalesikkerheden.

5. Hvad er fordelene ved vedligeholdelse og livscyklusomkostninger?

Livscyklusomkostningerne for en afbryder er en kritisk faktor for projektplanlægning og budgettildeling. Mens den oprindelige købspris er en vigtig overvejelse, er de samlede ejeromkostninger (TCO) over udstyrets levetid ofte den væsentligste faktor. Den indendørs vakuumafbryder tilbyder betydelige livscyklusomkostningsfordele i forhold til andre typer afbrydere, primært på grund af dens minimale vedligeholdelseskrav og lange levetid.

Vedligeholdelseskravene til en indendørs vakuumafbryder er minimale. Vakuumafbryderen er en forseglet enhed uden bevægelige dele, der kræver smøring eller justering. Kontakterne er forseglet i vakuumhylsteret og udsættes ikke for atmosfæren, så de korroderer eller oxiderer ikke. Betjeningsmekanismen er designet til en lang levetid med minimalt slid. I praksis kan en indendørs vakuumafbryder muligvis kun kræve periodisk smøring af betjeningsmekanismen og visuel inspektion af de mekaniske komponenter. Dette er i modsætning til olieafbrydere, som kræver regelmæssig olietestning, filtrering og udskiftning, eller SF6-afbrydere, som kræver gashåndtering og lækagedetektion.

Den lange levetid for den indendørs vakuumafbryder er en anden stor omkostningsfordel. Vakuumafbryderen kan holde til 20.000 til 30.000 operationer, hvilket langt overstiger levetiden for andre teknologier. Denne forlængede levetid betyder, at den indendørs vakuumafbryder måske aldrig skal udskiftes i løbet af installationens levetid. Investeringen i en højkvalitets indendørs vakuumafbryder afskrives derfor over en længere periode, hvilket reducerer de årlige ejeromkostninger. Tabellen nedenfor illustrerer en sammenligning af livscyklusomkostninger mellem en indendørs vakuumafbryder og en SF6-afbryder over en 25-årig periode.

6. Hvordan vælger man den rigtige indendørs vakuumafbryder til din applikation?

Valg af den rigtige indendørs vakuumafbryder er en systematisk proces, der involverer evaluering af applikationens tekniske krav, miljøforhold og fremtidige udvidelsesplaner. Udvælgelsesprocessen bør styres af følgende rammer. Det første trin er at bestemme systemets spændings- og strømværdier. Den indendørs vakuumafbryder skal være klassificeret til den maksimale systemspænding, som typisk er 12 kV, 24 kV eller 40,5 kV. Den nominelle strøm skal være tilstrækkelig til at bære den maksimale kontinuerlige belastning med en margin til fremtidig vækst.

Det andet trin er at bestemme fejlstrømniveauet. Den indendørs vakuumafbryder skal have en kortslutningsafbryderkapacitet, der overstiger den maksimalt mulige fejlstrøm på installationsstedet. Dette kræver en kortslutningsundersøgelse af systemet, som beregner de symmetriske og asymmetriske fejlstrømme. Afbryderens brydeevne skal være højere end den beregnede fejlstrøm, med en passende sikkerhedsmargin. Det tredje trin er at overveje driftsmiljøet. Den indendørs vakuumafbryder er designet til indendørs brug, men de specifikke miljøforhold, såsom omgivende temperatur, fugtighed og højde, kan påvirke dens ydeevne. Afbryderen skal være specificeret med passende deratingfaktorer for høj temperatur, stor højde eller andre specielle forhold.

Det fjerde trin er at evaluere de nødvendige beskyttelsesfunktioner. Den indendørs vakuumafbryder er typisk en del af en koblingsenhed, der omfatter beskyttelsesrelæer, strømtransformatorer og spændingstransformatorer. Valget af afbryderen bør koordineres med disse beskyttelsessystemer for at sikre korrekt fejldetektion og -rydning. Endelig bør der tages hensyn til producentens omdømme, kvalitetscertificering og eftersalgssupport. Tabellen nedenfor giver en udvalgsramme for indendørs vakuumafbryder baseret på almindelige anvendelseskrav.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den typiske levetid for en indendørs vakuumafbryder?

Svar: Den typiske levetid for en højkvalitets indendørs vakuumafbryder er 20 til 30 år eller mere. Selve vakuumafbryderen er designet til en levetid på 20.000 til 30.000 operationer, hvilket langt overstiger de typiske driftskrav for en mellemspændingskoblingsinstallation. Betjeningsmekanismen er også designet til høj pålidelighed med en forventet levetid på 10.000 til 20.000 operationer. Med korrekt vedligeholdelse kan en indendørs vakuumafbryder overleve selve transformerstationen.

Spørgsmål 2: Hvordan er en indendørs vakuumafbryder sammenlignet med en SF6-afbryder med hensyn til miljøpåvirkning?

Svar: En indendørs vakuumafbryder har en væsentlig mindre miljøbelastning end en SF6-afbryder. SF6 er en potent drivhusgas med et globalt opvarmningspotentiale på over 23.000 gange så meget som CO2. Den indendørs vakuumafbryder derimod bruger en forseglet vakuumafbryder uden drivhusgasemissioner. Som et resultat er mange forsyningsselskaber og industrier ved at gå over til indendørs vakuumafbryder som en del af deres bæredygtighedsinitiativer.

Spørgsmål 3: Kan en indendørs vakuumafbryder bruges til at skifte kondensatorbank?

Svar: Ja, indendørs vakuumafbryder kan bruges til at skifte kondensatorbank, men de skal være specielt designet til denne opgave. Kondensatorbankomskiftning kræver afbrydere med høj udholdenhed og evne til at håndtere indkoblingsstrømme. Vores fabrik hos Wenzhou Shuyi Import and Export Co., Ltd. tilbyder indendørs vakuumafbryder med dedikerede kondensatoromskiftningsklassificeringer.

Spørgsmål 4: Hvad er forskellen mellem en fast og en udtrækkelig indendørs vakuumafbryder?

Svar: En fast indendørs vakuumafbryder er permanent monteret i koblingspanelet. En udtagelig indendørs vakuumafbryder er monteret på en vogn, der kan rulles ud af panelet til vedligeholdelse eller udskiftning. Udtrækkelige afbrydere giver større fleksibilitet og lettere vedligeholdelse, men de er også dyrere. Valget afhænger af de specifikke krav til applikationen.

Spørgsmål 5: Hvad er de typiske vedligeholdelseskrav til en indendørs vakuumafbryder?

Svar: Vedligeholdelseskravene til en indendørs vakuumafbryder er minimale. De primære opgaver er: periodisk visuel inspektion af afbryderen og dens mekaniske komponenter, smøring af betjeningsmekanismen i henhold til producentens tidsplan og lejlighedsvis test af vakuumafbryderens integritet ved hjælp af en vakuumtester. Afbryderen kræver ikke regelmæssig kalibrering eller justering af kontakterne, da vakuumafbryderen er forseglet for livet.

8. Konklusion

Den indendørs vakuumafbryder har etableret sig som det foretrukne valg til mellemspændingssystemer ved at levere en overbevisende kombination af ydeevne, pålidelighed og sikkerhed. Dens overlegne afbrydelsesegenskaber, kompakte størrelse og minimale vedligeholdelseskrav gør den til den ideelle løsning til en lang række indendørs applikationer. Vakuumafbryderteknologien sikrer hurtig, ren afbrydelse, mens det forseglede design giver langsigtet pålidelighed og miljøsikkerhed. Sammenlignet med andre teknologier giver den indendørs vakuumafbryder betydelige fordele med hensyn til samlede ejerskabsomkostninger, sikkerhed og overholdelse af lovgivning.

For ingeniører, systemdesignere og projektledere er valg af den rigtige indendørs vakuumafbryder en kritisk beslutning, der påvirker ydeevnen og pålideligheden af ​​hele det elektriske system. Ved at overveje de tekniske specifikationer, applikationskrav og livscyklusomkostninger er det muligt at vælge en indendørs vakuumafbryder, der vil yde pålidelig service i årtier.
