Timetric Electric er en producent, der er specialiseret i salg af 10 kV olie nedsænket strømfordelingstransformator. Som en storstilet strømudstyr og den samlede løsningsudbyder er vi dybt involveret i den elektriske udstyrsindustri. Vores forretning involverer transformatorer, tårne, kombinerede elektriske apparater, ledninger og kabler, energilagring, intelligente distributionsnetværk osv. Vi er forpligtet til at forfølge ekspertise, levere produkter af høj kvalitet og tilpasse dem i henhold til forskellige behov. Vælg Timetric Electric for at få pålidelige løsninger og dyb ekspertise inden for den dynamiske kraftindustri.

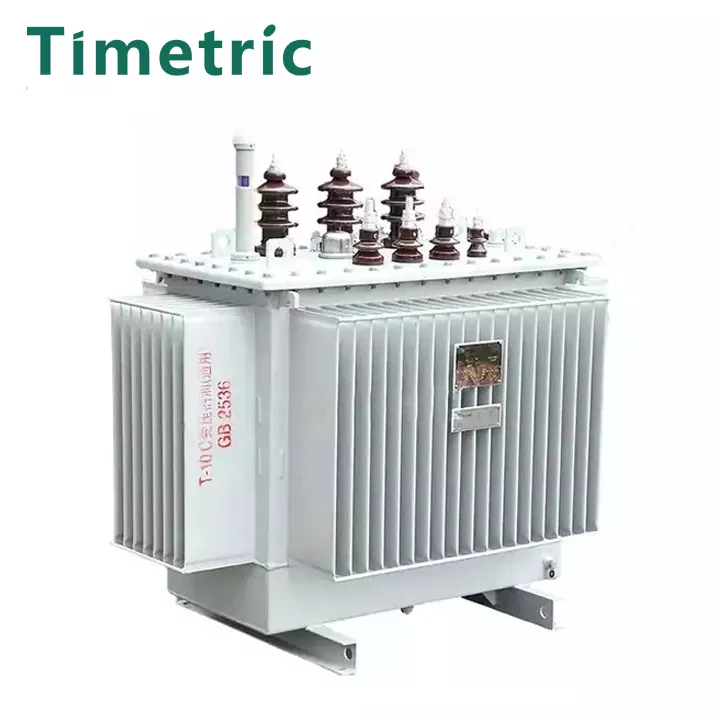

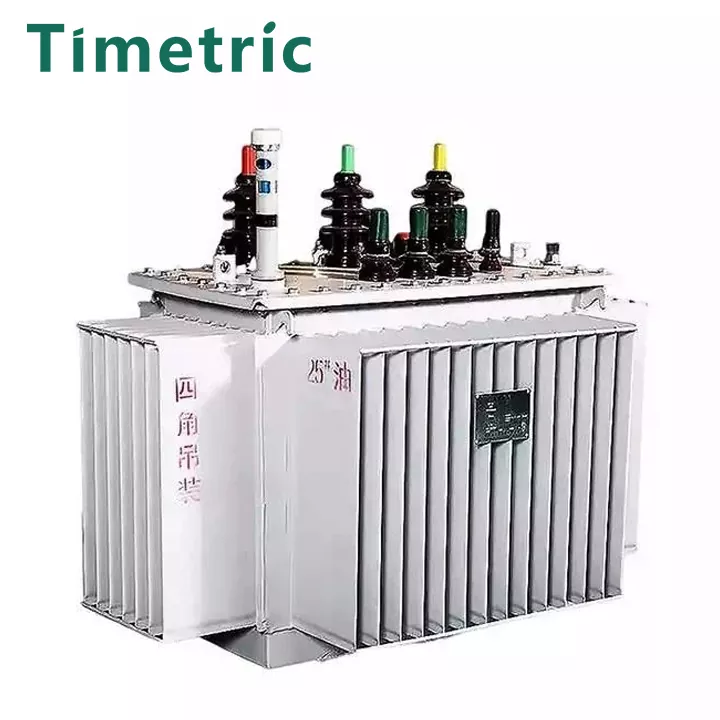

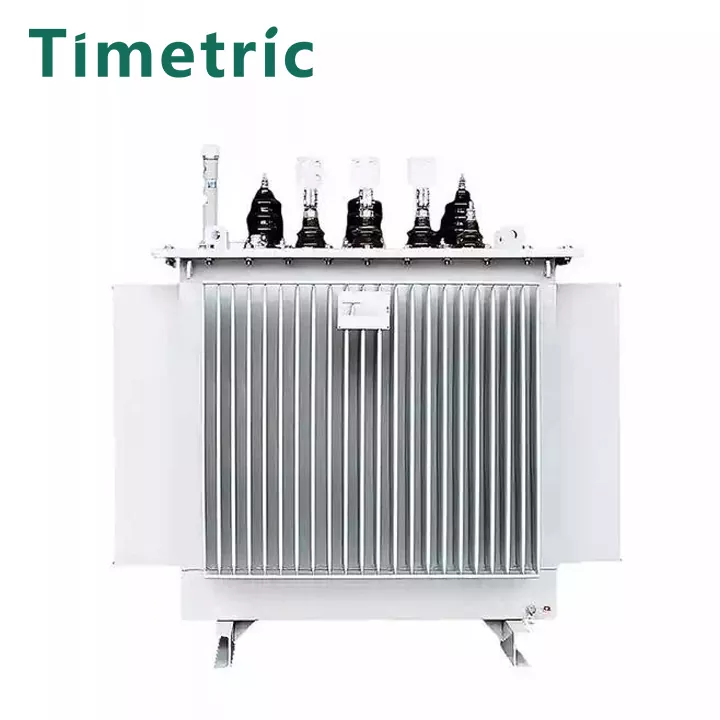

Timetrisk elektrisk 10 kV olie nedsænket strømfordelingstransformator er et af de vigtige udstyr i strømforsynings- og distributionssystemet for industrielle og minedrift virksomheder og civile bygninger. Det reducerer 10 (6) kV eller 35 kV netværksspænding til den 230/400V busspænding, der bruges af brugere. Denne type produkt er velegnet til AC 50 (60) Hz, trefaset maksimal nominel kapacitet 2500kVA (enfaset maksimal nominel kapacitet 833 kVA, enfasetransformator er generelt ikke anbefalet), kan bruges indendørs (udendørs), kan installeres på poler, når kapaciteten er 315 kVa og under, den omgivende temperatur er ikke højere end 40 ℃, ikke lavere end -25 ℃, når kapaciteten er den højeste afhængighed af den højeste temperatur, den høje er den høje er den høje er den høje er er højere end højere end 40 ℃, ikke lavere end ned end -25 ℃, den højeste gennemsnitstemperatur er den højeste temperatur er den høje er den høje er den høje er den højeste er den høje er den høje, den høje er den høje er den høje er er den høje er den højeste er den høje er den højeste er højere end højere end 40 ℃. 30 ℃, den højeste årlige gennemsnitstemperatur er 20 ℃, den relative fugtighed overstiger ikke 90% (omgivelsestemperatur 25 ℃), og højden overstiger ikke 1000 m. Hvis det ikke opfylder ovenstående brugsbetingelser, skal det justeres korrekt i henhold til de relevante bestemmelser i GB6450-86.
Det kan opdeles i trefasede transformere og enfaset transformatorer. I trefasede kraftsystemer bruges generelt trefaset transformere. Når kapaciteten er for stor og er begrænset af transportforhold, kan tre enfasetransformere også bruges til at danne en transformergruppe i trefaset kraftsystem.
Det kan opdeles i to-winding-transformere og tre-winding-transformere. Almindelige transformatorer er to-winding-transformere, det vil sige, at der er to viklinger på jernkernen, den ene er den primære vikling og den anden er den sekundære vikling. Tre-windende transformer er en transformer med en større kapacitet (over 5600 kVA) og bruges til at forbinde tre forskellige spændingstransmissionslinjer. I specielle tilfælde bruges også Satons -transformere med flere viklinger.
30-2500kva 6-11kV olie-nedbrød transformer |
||||||||
Bedømt kapacitet |
Spændingskombination |
Vector Group |
No-Load tab (W) |
Belastningstab |
No-Load strøm (%) |
Kortslutningsimpedans (%) |
||
Højspænding (kV) |
Tapping Range |
Lav spænding (KV) |
||||||
30 |
11 10.5 10 6.3 6 |
± 5% ± 2 × 2,5% |
0.4 |
Dyn 11 eller Yyn0 |
130 |
630 |
2.1 |
4 |
50 |
170 |
910 |
2.0 |
|||||
63 |
200 |
1090 |
1.9 |
|||||
80 |
250 |
1310 |
1.8 |
|||||
100 |
290 |
1580 |
1.6 |
|||||
125 |
340 |
1890 |
1.5 |
|||||
160 |
400 |
2310 |
1.4 |
|||||
200 |
480 |
2730 |
1.3 |
|||||
250 |
560 |
3200 |
1.2 |
|||||
315 |
670 |
3830 |
1.1 |
|||||
400 |
800 |
4520 |
1.0 |
|||||
500 |
960 |
5410 |
1.0 |
|||||
630 |
1200 |
6200 |
0.9 |
4.5 |
||||
800 |
1400 |
7500 |
0.8 |
|||||
1000 |
1700 |
10300 |
0.7 |
|||||
1250 |
1950 |
12000 |
0.6 |
|||||
1600 |
2400 |
14500 |
0.6 |
|||||
2000 |
2850 |
19500 |
0.6 |
5 |
||||
2500 |
3000 |
21200 |
0.6 |
5 |
Timetrisk elektrisk:

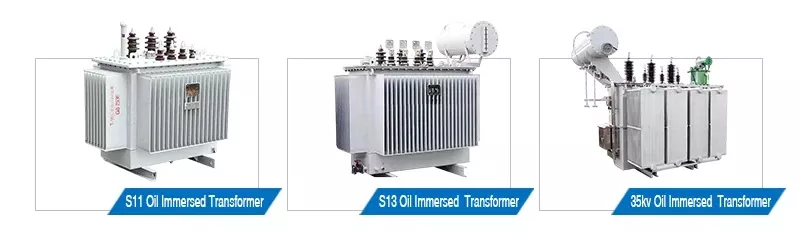

Under normale mellemstore forhold kan olie-nedbrydende transformatorer eller tørstype-transformere vælges, såsom industrielle og minedrift, landbrugsuafhængige eller tilknyttede understationer, uafhængige samfundsstationer osv. De tilgængelige transformatorer er S8, S9, S10, SC (B) 9, SC (B) 10 osv.
Temperaturmiljø
① Mainain Langtidsstabilitet ved 220 ℃
② Kan modstå kortvarig drift ved 350 ℃
③ Mainain Stabil ydelse over en lang række temperaturer og fugtighed
④vil ikke smelte, flyde eller støtte forbrænding ved 250 ℃
⑤ vil ikke frigive giftige eller ætsende gasser ved 750 ℃
Elektricitetsbelastning
1) Kapaciteten til distributionstransformatoren skal kombineres med facilitetskapaciteten for forskellige elektriske udstyr til at beregne den beregnede belastning (generelt eksklusive brandbelastning). Den kompenserede tilsyneladende kapacitet er grundlaget for at vælge kapacitet og antal transformere. Belastningshastigheden for en generel transformer er ca. 85%. Denne metode er relativt enkel og kan bruges til at estimere kapacitet.
2) GB/T17468-1998 "Retningslinjer for valg af effekttransformatorer" anbefaler, at kapaciteten til distributionstransformatorer skal bestemmes baseret på GB/T15164-94 "belastning af belastning for olie-nedbrydende effekttransformatorer" eller GB/T17211-1998 "belastningsretningslinjer for tør-type Power-transformere" og beregnet ". Ovenstående to retningslinjer indeholder computerprogrammer og normale cyklusbelastningsdiagrammer for at bestemme kapaciteten til distributionstransformatorer.
Funktioner og fordele:

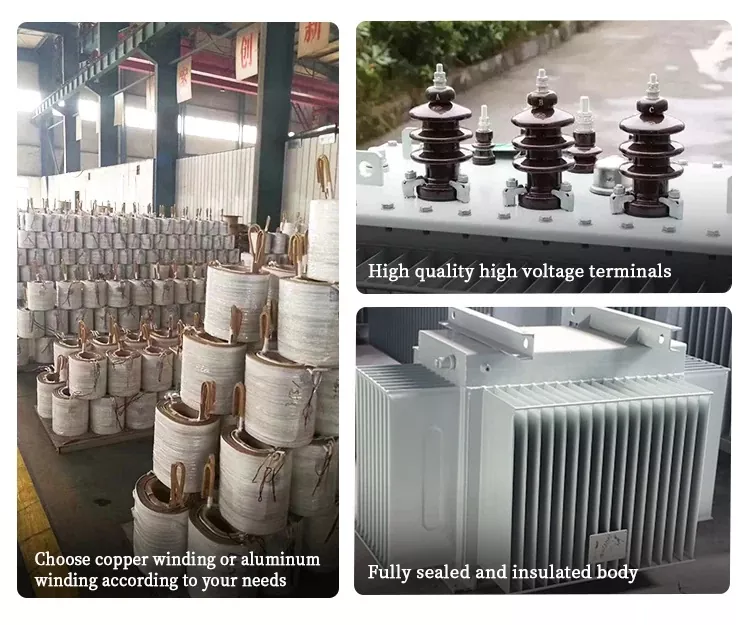

en. 10 kV olie nedsænket strømfordelingstransformator lavspændingsviklinger vedtager generelt en cylindrisk struktur med kobberfolie omkring skaftet, bortset fra lille kapacitet ved hjælp af kobberledere; Højspændingsviklinger vedtager en flerlags cylindrisk struktur, så den ampere-drejningsfordeling af viklingen er afbalanceret, lækagemagnetfeltet er lille, den mekaniske styrke er høj, og kortslutningsresistensen er stærk.
b. Kernen og viklingen er hver fastgjort. Fastgørelsesdelene, såsom højden på enheden og lavspændingslaten, er udstyret med selvlåsende anti-loosenende nødder. Den ikke-hængende kernestruktur er vedtaget, som kan modstå transportvibrationen.
c. Spolen og kernen er vakuumtørret, og transformerolien vedtager vakuumoliefiltrering og olieinjektionsprocesser for at minimere fugtigheden inde i transformeren.
d. Olietanken vedtager korrugerede ark, som har en åndedrætsfunktion til at kompensere for volumenændringen af olie forårsaget af temperaturændringer. Derfor har dette produkt intet olieopbevaringsskab, hvilket åbenbart reducerer transformerens højde.
e. Da det korrugerede ark erstatter olieopbevaringsskabet, isoleres transformerolien fra omverdenen, hvilket effektivt forhindrer indtræden af ilt og fugt og forårsager nedgangen i isoleringens ydeevne.
f. Baseret på de ovennævnte fem ydelsespunkter er det sikret, at den olieudmændede transformer ikke behøver at skifte olie under normal drift, hvilket i høj grad reducerer vedligeholdelsesomkostningerne for transformeren og forlænger transformatorens levetid.
Kan din virksomhed tilbyde tilpassede 10 kV olie nedsænket strømfordelingstransformator?
Giv naturligvis alle kravene i den olie-nedbrydende transformer så meget som muligt, såsom: spænding, kapacitet, spændingsforhold, frekvens, produktapplikationsområde, kølemetode osv.
Hvad er din hurtigste leveringstid?
Under normale omstændigheder accepterer vi kundeforespørgsler, kommunikerer og bekræfter de specifikke parametre for den olieudmålede transformer, og den faktiske produktionstid bestemmes i henhold til købsmængden.
Hvordan er din eftersalgsservice?
Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
