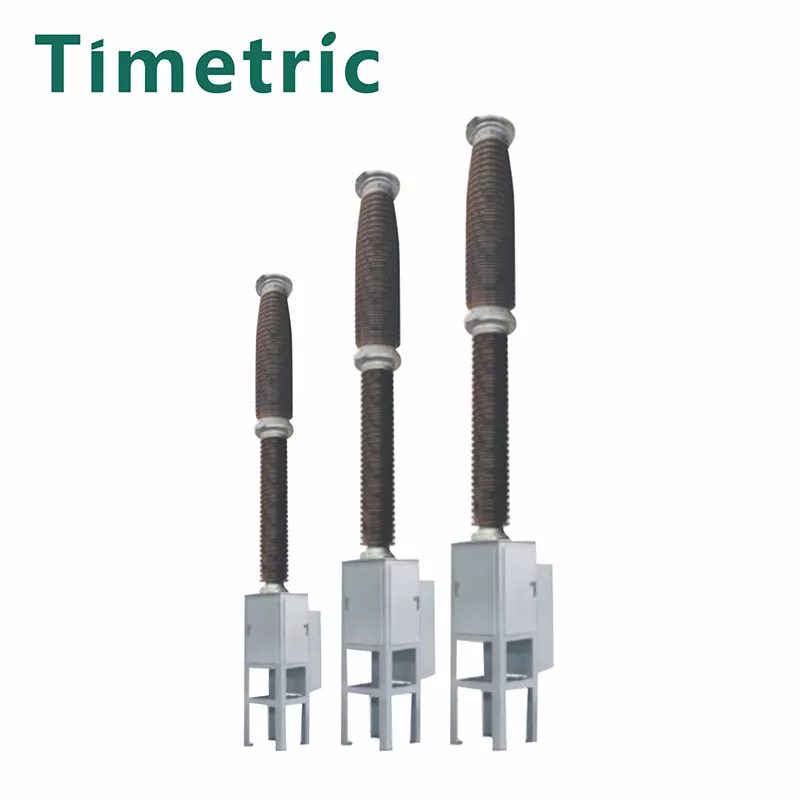

252kV Udendørs HV AC SF6 Afbryder

252kV udendørs HV AC SF6 afbryder  Til distribution  Introduktion

Den udendørs højspænding SF6 VCB, designet til strømfordeling ved 252kV, er et kompakt, integreret system, der inkorporerer afgørende elementer. Disse elementer omfatter solide dielektriske isoleringsstænger, vakuumafbrydere, strømtransformatorer og spændingssensorer. VCB'ens drift lettes af enten et permanent magnetdrev eller et elektrisk motordrev.

Sammensmeltningen af ​​disse elementer skaber en enhed præget af enkelhed og brugervenlighed. Denne sammenlægning sikrer nem betjening og tilbyder designfleksibilitet. Hver komponent synergerer harmonisk med de andre, hvilket garanterer effektiv ydeevne. Det er bemærkelsesværdigt, at selvom kontrolenheden er fysisk adskilt, assimileres den problemfrit i hele VCB-systemet og fungerer som en samlet enhed.

I enklere vendinger:

Den udendørs SF6 VCB, der er skræddersyet til 252kV strømfordeling, er en kompakt enhed, der samler vitale elementer. Disse omfatter robuste isoleringsstænger, vakuumafbrydere, strømtransformatorer og spændingssensorer. VCB'en kan forsynes med en permanent magnet eller et elektrisk motordrev.

Konvergensen af ​​disse dele resulterer i en ligetil, tilpasningsdygtig enhed, der er nem at bruge og kan designes efter forskellige behov. Hver brik samarbejder problemfrit, hvilket sikrer effektiv drift. Det er vigtigt, at mens kontrolenheden bevarer sin separate identitet, integreres den jævnt i hele VCB-opsætningen og opfører sig som et enkelt, samlet apparat.

252kV udendørs HV AC SF6 afbryder til distribution brug Funktion og applikation

Timetric Electric 252kV-porcelænssøjle-type svovlhexafluorid-afbryder er specielt designet til brug inden for elnet, der er klassificeret til 145kV. Det viser sig velegnet til steder beliggende i højder, der ikke overstiger 3000 meter, og fungerer effektivt på tværs af temperaturer fra -40°C til +40°C. Denne afbryder er velegnet til miljøer, hvor forureningsniveauer er inden for grænserne af klasse IV, som defineret af Timetrics højspændingsafbryderstandarder. Dens muligheder omfatter styring af nominel strøm, fejlstrøm og linjekonverteringer, effektivt at udøve kontrol og sikre strømsystemer.

Med hensyn til de omgivende forhold er denne afbryder på linje med bestemmelserne beskrevet i GB/T11022-1999, en standard, der regulerer højspændingskoblingsudstyr og kontroludstyr. Disse betingelser omfatter:

en. Driftstemperatur: -40ºC til +40ºC

b. Højde: Holder sig under 3000m

c. Vindhastighed: Under 34m/s (efter Tianming højspændingsafbryder)

d. Daglige temperaturskift: Begrænset til 25ºC

e. Sollysintensitet: Topper ved 0,1w/cm2

f. Gennemsnitlig månedlig luftfugtighed: Overstiger ikke 90 %

g. Jordskælvskræfter: Horisontal acceleration ≤ 0,2g, Vertikal acceleration ≤ 0,1g

h. Maksimal istykkelse: Op til 10 mm

jeg. Luftforureningsniveau: Overgår ikke Grad IV i GB5582

j. Installationsmiljø: Udendørs.

For at forenkle er denne afbryder lavet til effektiv drift i elnet med en spænding på 252 kV. Den kan håndtere højder op til 3000 meter, tåle temperaturer fra -40°C til +40°C og klare beskedne forureningsniveauer. Dens konstruktion garanterer pålidelig ydeevne i varierende vejr og overholder høje standarder for sikkerhed og effektivitet, når den bruges udendørs.
