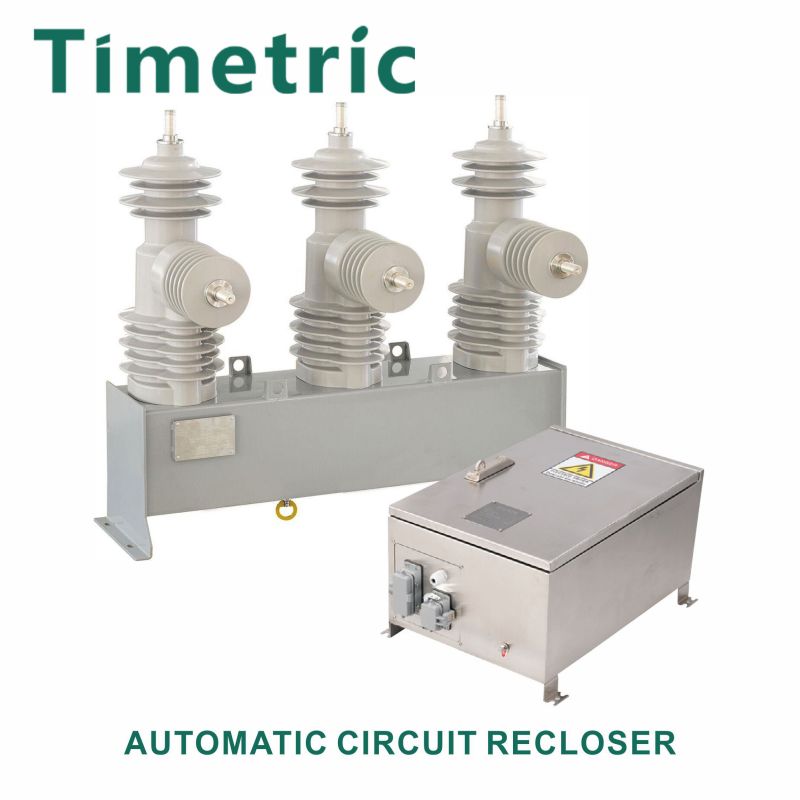

Timetric Electric er en stor 15,5 kV 27 kV 38 kV udendørs automatisk genlukkende mellemspænding udendørs genlukker i Kina. Vi har fokuseret på udendørs koblingsudstyr i mange år, og vores produkter er konkurrencedygtige priser og favoriseres af kunder i Sydamerika, Mellemøsten, Afrika og Sydøstasien. Vi er forpligtet til at levere kvalitetstjenester til kunder i disse regioner.
Genlukkeren er pakket i standard eksport-trækasse sammen med styreenhed og komponenter, såsom tilslutningskabel og terminalstik osv. Valgfrit tilbehør som ekstra strømspændingstransformator og monteringsbeslag osv. vil blive transporteret i en separat kuffert. Den fabriksmonterede genlukker drejes i "Kontakt ÅBEN" position for at blive pakket.
Dokumenter, der leveres sammen med genlukkeren under afsendelsen: Instruktionsmanual, rutinetestcertifikat, tegninger, pakkeliste og andre dokumenter som gensidigt aftalt i kontrakt med Timetric.
Genlukkeren må kun transporteres i pakket tilstand. Når trækassen løftes, skal der tages følgende forholdsregler: Sørg for, at pakkasser ikke placeres på våde overflader/vandfyldte områder; Genlukkere skal løftes med en løfteanordning udstyret med gafler eller stropper. Hvis der anvendes kran, skal der anvendes slynger. Enhederne må ikke rulles eller tabes. Hver genlukker er samlet og testet på fabrikken. Inden forsendelsen bliver udstyret grundigt inspiceret for at sikre et kvalitetsprodukt fri for fejl. Hvis der konstateres skader, bedes du kontakte os.
Genlukkeren med komplet indpakning skal altid opbevares indendørs for at beskytte mod direkte sollys, regn eller sne. Genlukkeren skal opbevares i sine originale transportenheder, hvor de er godt beskyttet mod beskadigelse.
Genlukkere kan opbevares i op til 3 måneder fra datoen for afsendelse fra fabrikken. For længere opbevaring skal pakken fjernes, og genlukkeren opbevares under påkrævede miljøforhold som nedenfor:
- Lækagesikkert tag
- Solid, Flat Ground
- Relativ luftfugtighed mindre end 50 %
- Temperatur 20℃(+10℃)
- Varmeelementerne skal tilsluttes elforsyningen til
beskyt kontroludstyret mod korrosion eller frostskader. Strukturer kan opbevares udendørs med passende omhu for at undgå enhver vandophobning eller jordaflejring. Reservedele skal opbevares indendørs i deres originale emballage.
Genlukkeren er velegnet til at blive monteret i en transformerstationsramme, dobbeltpolet ramme, enkeltpolet ramme eller i en tilpasset ramme efter kundens behov. Uanset hvilken metode der er tale om, skal genlukkeren være forsvarligt fastgjort. Følg din virksomheds retningslinjer og forskellige koder for indstilling af højden på genlukkeren, fastgørelse af rammen til stang eller bund og færdiggørelse af tilslutninger. Inden fabrikken forlades, testes hver enkelt genlukkerafbryderenhed som et system på fabrikken med en bestemt styreenhed. Derfor er kontaktenheden og styreenheden afstemt i samme emballage, og skal du udskifte kontaktenheden eller styreenheden, bedes du kontakte os.
Alle metalmonteringsrammer og -konstruktioner skal være almindeligt jordet til jordingsnettet på stedet. For at de elektroniske komponenter skal fungere godt, er det vigtigt, at den samlede impedans af jordingsnettet på stedet er mindre end én Ohm. Kontroller alle jordforbindelser til den svejsede jordklemme inde i kontrolboksen for at sikre, at de alle er intakte og sikrede. Bøj ikke kablet under en radius på 12 tommer for at undgå skader på sig selv.
Vakuumafbrydertest
Det anbefales at udføre et minuts strømfrekvensspændingsmodstandstest på hver vakuumafbryder for at kontrollere, om der er tab af vakuum under transport eller håndtering. I henhold til generel standard skal en vakuumafbryder med intakt vakuumforsegling kunne modstå 80% af den nominelle spænding, såsom 40kV AC (80% af 50kV) for 15kV og 27kV, 56kV AC (80% af 70kV) for 38kV over åben kontakter. Den samme afbryder med lækket vakuum (åben til normal atmosfære) vil blinke ved mellemrummet ved en meget lavere spænding. Hvis der opstår intern flashover, skal faserne isoleres og hver fase testes for at identificere den defekte afbryder. Ingen defekte stangenheder må tages i brug, og før installationen af genlukkeren skal du sikre dig, at alle stangenheder er i gode forhold.
Kontakt modstandstest
Luk genlukkeren gennem controller og tilhørende tilslutningskabel. Mål kontaktmodstand med bestemt udstyr, der er klassificeret som ikke mindre end 100A DC. Værdien af kontaktmodstanden for hver fase skal være under 50 mikro-ohm. Sørg for, at kontakterne på målesættet kun er forbundet på tværs af polens indgående og udgående terminal.
Model | Enhed | A | C | E | F | ||
15kV | mm | 360 | 380 | 910 | 580 | 310 | 1000 |
27kV | mm | 360 | 380 | 910 | 580 | 310 | 1000 |
38kV | mm | 360 | 380 | 1030 | 640 | 310 | 1000 |
Genlukkeren skal testes for mekanisk og elektrisk drift, før den tages i brug. Bemærk venligst, at genlukkeren transporteres i ÅBEN(OFF)-status ved afgang fra fabrikken.
Jord ikke nogen sider af batteriet, og sæt heller ikke jord til terminalerne på aktuatorens driftsspoler. Dette vil resultere i permanent skade på enheden.
Når genlukkeren er fuldstændig monteret med alle mekaniske og elektriske forbindelser udført, skal du udføre følgende obligatoriske inspektioner, før genlukkeren aktiveres på hovedledningerne:
1. Sørg for, at genlukkeren er korrekt nivelleret og forsvarligt forankret.
2. Tjek tætheden af al hardware for at undgå enhver udeladelse.
3. Kontroller, at alle ledninger og kabelforbindelser er i perfekt humør.
4. Sørg for, at både kontaktenhed og kontrolenhed er jordet som nævnt.
1 Oversigt over Recloser
Den fjernstyrede og overvågede Recloser:
• Tre vakuumafbrydere er sammenkoblet af en enkelt magnetisk aktuator til både åbning og lukning.
• Aktuatoren og tilhørende mekanisme er indesluttet i en rustfri ståltank og låg, som begge er pulvermalet til udendørs brug.
• De hydrofobe cycloalifatiske epoxyharpiksstøbeenheder er boltet til låget.
• En udvendig viser, der er iøjnefaldende synlig på tanken, angiver statussen ÅBEN/LUKKET for genlukkeren.
• Betjening af genlukkeren sker via lavspændingsmagnetisk aktuator aktiveret ved at lukke og åbne kondensatorer indeholdt i controlleren, som igen oplades af den indbyggede strømforsyning. To 12V 7Ah forseglede blysyrebatterier omfatter backup-strømforsyningssystemet for at levere systemspænding på 24V
▶ Robust indkapsling af vakuumafbryder
Ved at bruge helformet teknologi er afbryderne indkapslet med Premium hydrofobisk epoxyharpiks i høj tykkelse, hvilket sikrer den enestående dielektriske karakteristik.
▶ Linjespændingssensor
Genlukkeren registrerer linjespændingen på de nederste terminaler, hvilket muliggør spændingsmåling, effektmåling, retningsbestemt blokering og forskellige beskyttelsesprotokoller.
▶ Strømmåling
Hver fase har en Current Transformer(CT) indkapslet på den udgående side. Dette muliggør strømmåling på disse faser.
▶ Manuel udløsning og spærring
Genlukkerens tank er udstyret med et manuelt håndtag, der kan betjenes fra jordoverfladen med en krogpind, som udfører udløsning og spærring samtidigt. Dette mekanisk manuelle håndtag forhindrer elektronisk fjernlukning, og den manuelle udløserring i nedre position kan kun genvindes fysisk.
Følgende er beskrivelserne af større operationer af Recloser.
▶ Lukning
Genlukker kan kun lukkes elektrisk. Med controlleren i LOKAL tilstand kan genlukkeren lukkes fra "I"-trykknappen på frontpanelet. Hvis korrekt fjernforbindelse er etableret, kan genlukkeren også lukkes fra fjern-SCADA via kommunikation, med controller i REMOTE-tilstand. Af sikkerhedsmæssige årsager må genlukkeren ikke lukkes manuelt og har ikke nogen særskilt mulighed for at lukke genlukkeren manuelt ved hjælp af en krogpind.
▶ Åbning
Genlukker kan åbnes mekanisk såvel som elektrisk. Når controlleren er i LOKAL tilstand, kan genlukkeren åbnes fra "O"-trykknappen på frontpanelet. Hvis der er etableret korrekt fjernforbindelse, kan genlukkeren også åbnes fra ekstern SCADA via kommunikation, med controlleren er i
FJERN-tilstand.
▶ Manuel (mekanisk) åbning
Når der opstår nogle nødsituationer, er normal åbning af genlukkerens hovedkontakter ikke mulig ved hjælp af controlleren, ligesom kontrolboksdøren er låst, eller elektrisk åbning er deaktiveret, kan kontaktenheden sikkert åbnes mekanisk ved at ty til en fysisk måde med en standard isoleret krogpind fra jordoverfladen. Manuel åbning kan opnås ved hurtigt og fast at trække det manuelle udløserhåndtag (gul ring) i bunden af tanken ned. Dette vil mekanisk åbne de tre poler samtidigt. Genlukkeren har en sikker og sikret manuel udløsningsmekanisme.
Når genlukkeren åbnes manuelt, forbliver det manuelle udløserhåndtag låst og blokerer enhver yderligere lukning af genlukkeren (LUKKET BLOKERT). En sådan situation med manuel åbning af genlukkeren kan højst sandsynligt være en nødsituation, det skal sikres, at genlukkeren ikke kan lukkes elektrisk tilbage, hvis den åbnes manuelt af sikkerhedshensyn.
For at sikre, at genlukkeren forbliver åben, er der sørget inde i genlukkeren, at ingen elektrisk lukkekommando kan initieres fra kontrolenheden lokalt eller eksternt. For at garantere yderligere sikkerhed forbliver genlukkerkontaktenheden mekanisk låst, selvom elektrisk kommando tvinges fra kontrolenheden. Efter at nødsituationen er afsluttet, er det obligatorisk at nulstille det manuelle udløserhåndtag fysisk til dets normale position for at genoprette lukningen. Brug krogstangen til manuelt at føre håndtaget tilbage.
1 Oversigt over vedligeholdelse
Genlukkeren vil være næsten vedligeholdelsesfri, hvis den håndteres korrekt. Driftshyppighed og lokale miljøforhold er primære bekymringer for opstilling af vedligeholdelsesplanen.
Sikkerheden og den vellykkede funktion af enhver enhed eller system forbundet med genlukkeren afhænger i vid udstrækning af den korrekte installation, idriftsættelse, programmering og konfiguration af enheden.
For at yde lang og pålidelig service bør genlukkeren efterses med jævne mellemrum. Driftserfaring, miljøforhold, antallet af operationer, størrelsen af afbrudt strøm og eventuelle usædvanlige driftsforhold bør tages i betragtning ved udarbejdelsen af en vedligeholdelsesplan.
Vedligeholdelsesarbejdet må kun udføres af professionelt personale, der er uddannet til at være bekendt med alle procedurer og regler.
Hvis det er nødvendigt, kontakt venligst Timetric for at få hjælp til serviceydelse, vedligeholdelse og reparationsarbejde.
2 Forberedelser før vedligeholdelse
1. Følg alle betjeningsregler som nævnt i tidligere paragraffer.
2. Afbryd strømforsyningen fra begge sider af omskifterenheden.
3. Sørg for, at hovedkredsløbet er korrekt jordet.
4. Sørg for, at alle sikkerhedsnormer følges i dit land.
3 Anbefalet inspektions- og vedligeholdelsesplan
Nedenfor er nogle foreslåede inspektioner og tests, og på baggrund af resultaterne opnået under de periodiske inspektioner kan brugerne indstille det optimale tidsinterval for udførelse af vedligeholdelsesarbejde.
Visuelle inspektioner:
● Rengøring af polklemmer
● Beskadigelse og tæthed af forbindelser, såsom bøjninger og brud
● Synlig korrosion eller beskadigelse af metaldele og kabler
● Alle forbindelser af metaldele, såsom møtrikker, bolte, hardware osv
● Alle jordforbindelser
● Alle navneskilte, typeskilte, etiketter
● Alle ledningsforbindelser
Anbefalet vedligeholdelsesinterval for installationer i normalt miljø er 18 måneder, mens det i ekstreme miljøer anbefales 12 måneder.
● Batteriets generelle tilstand og terminaler (6 måneder i normale omgivelser, 6 måneder i ekstreme omgivelser)
● Drift af kommunikationsmoduler (hvis relevant) (6 måneder i normale omgivelser, 6 måneder i ekstreme omgivelser)
● Beskyttelsestest ved hjælp af sekundært injektionsudstyr, i forbindelse med genlukkerfunktionstest (4 år i normalt miljø, 2 år i ekstremt miljø)
● Betjening af manuel udløserhåndtag (gul ring) (1 år i normale omgivelser, 1 år i ekstreme omgivelser)
● Batteriudskiftning på grundlag af hyppigheden og varigheden af ekstern hjælpeforsyningsfejl og omfanget af batteriafladning under sådanne forhold. (3-5 år i normale omgivelser, 3-5 år i ekstreme omgivelser)
Ingen. | Tekniske specifikationer | 15kV | 27kV | 38kV |
1 | Installation | Udendørs, stang- og understationsmontering | ||
2 | Standard | IEC 62271-111 og IEEE C37.60 | ||
3 | Nominel systemspænding | 15kV | 27kV | 38kV |
4 | Nominel frekvens | 50/60Hz | 50/60Hz | 50/60Hz |
5 | Nominel kontinuerlig strøm | 630/800A | 630/800A | 630/800A |
6 | Nominel kortslutningsbryderstrøm | 12,5kA | 12,5kA | 16kA |
7 | Nominel kortslutningsstrøm | 31,5kA | 31,5kA | 40kA |
8 | Kort tid Strømmodstand på 3 sek | 12,5kA | 12,5kA | 16kA |
9 | Nominel lynimpuls modstår spænding | 110kV | 125 kV | 170kV |
10 | Nominel kortvarig P.F tåler spænding | 50kV | 60kV | 70kV |
11 | Line Ladestrøm | 2A | 5A | 5A |
12 | Kabel ladestrøm | 10A | 25A | 40A |
13 | Genlukkende sekvens | O - 0,2 s - CO - 2 s - CO - 2 s - CO - Lockout | ||
14 | Lukketid | ≤ 60 ms | ≤ 60 ms | ≤ 60 ms |
15 | Åbningstid | ≤ 40 ms | ≤ 40 ms | ≤ 40 ms |
16 | Antal operationer ved nominel strøm | 15000 gange | 15000 gange | 15000 gange |
17 | Isoleringsmateriale af stolper | Hydrofob epoxyharpiks | ||
18 | Type betjeningsmekanisme | Permanent magnetisk aktuator | ||
19 | Krybeafstand | 960 mm | 960 mm | 1290 mm |
20 | Clearance, fase til fase | 320 mm | 320 mm | 320 mm |
21 | Minimum clearance, fase til jorden | 270 mm | 270 mm | 350 mm |
22 | Impedans mellem forbindelser | < 50 μΩ | < 50 μΩ | < 50 μΩ |
23 | Masse af genlukker eksklusiv monteringsramme | 140 kg | 140 kg | 155 kg |
24 | Beskyttelsesklasse for kontaktenhed og kontrolenhed | IP56 | IP56 | IP56 |
25 | Vindmodstår Hastighed Op til | 200 km/t | 200 km/t | 200 km/t |
26 | Omgivelsestemperatur | -40℃ til +55℃ | -40℃ til +55℃ | -40℃ til +55℃ |
27 | Højde | < 4000 m | < 4000 m | < 4000 m |
Til brug under ekstreme forhold, såsom høj breddegrad, høj højde, tørhed,
fugt, regn, frigiditet osv., kontakt os venligst for teknisk support.
