Vare: 33 kV SF6 -afbryderSF6 Gas: Ekstraordinær lysbue-udvidelse.Enkel struktur og kompakt størrelse: Effektiv design sparer plads.God åbningsydelse: Glat og afbalanceret drift.Forseglet afbryder: sikrer minimal driftsstøj.Arbejdsbyrde for lav inspektion og vedligeholdelse: Holdbart design reducerer behovet for hyppig vedligeholdelse.
Vare: 33 kV SF6 -afbryder

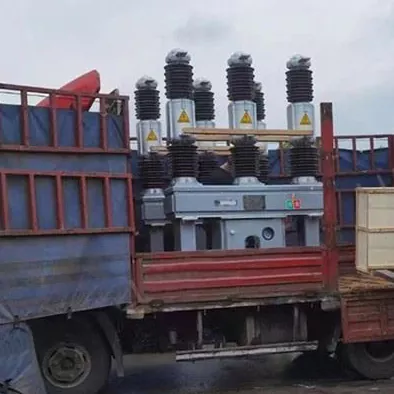

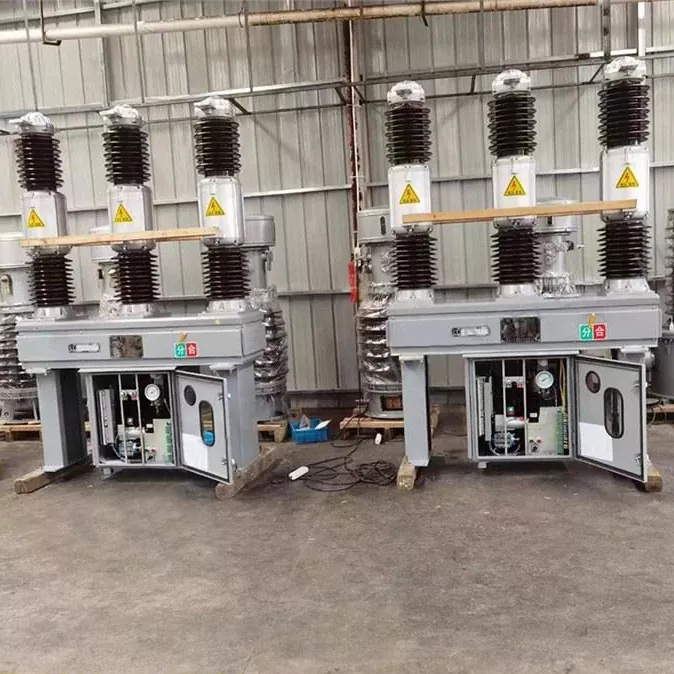

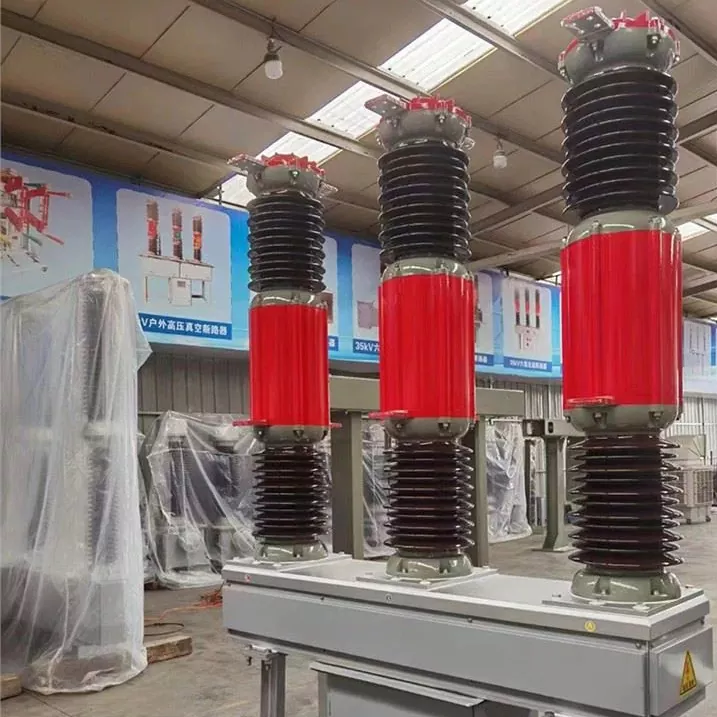

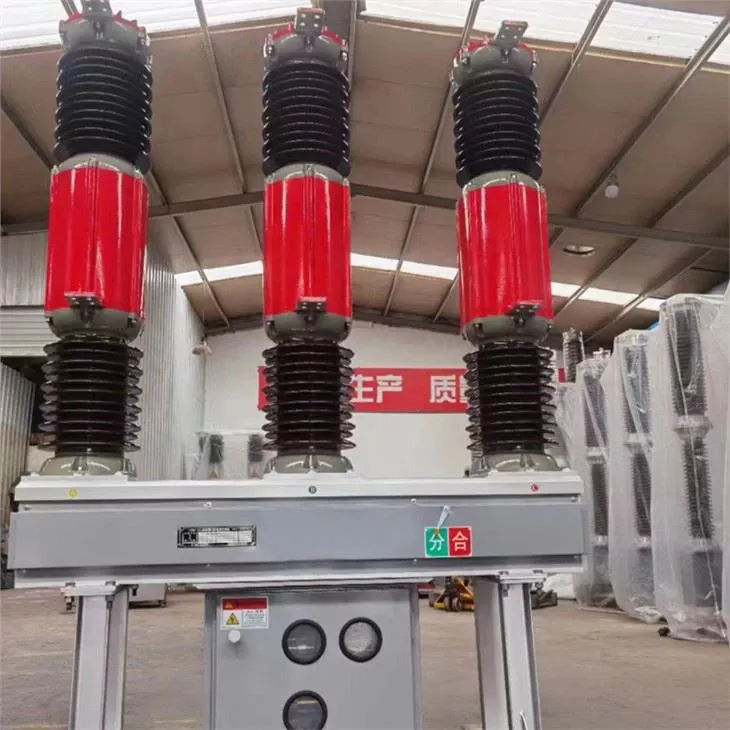

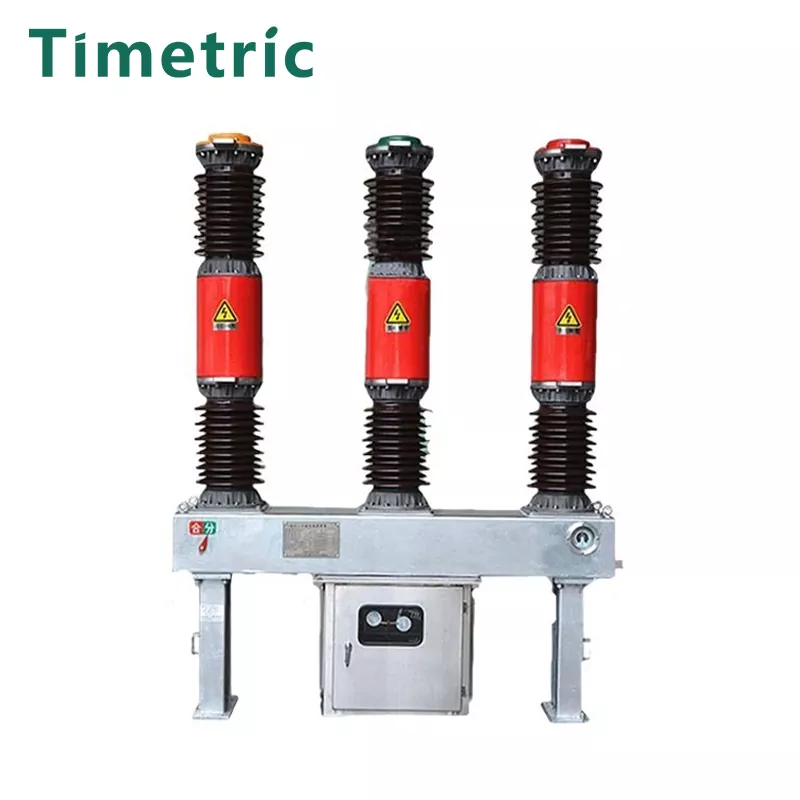

33 kV / 36KV SF6 Circuit Breaker udsætter åbningspræstation med en tresset gas -afbryder, der brænder for brændende tid og lang elektrisk levetid.
Porcelænskolonnestruktur:
1. Har et diskret trefaset design.
2. Inkluderer et trykkammer for gas for gas for hver fase.
3. De tre faser er forbundet med kobberrør til ensartet gasfordeling.
1. Søjleporcelænsvase.
2. Aktuel transformer.
3. Interrupter.
4. Adsorber.
5. Transmissionsboks.
6. Tilslutning af stang.
7. Nederste ramme.
8. Forårsdrevet mekanisme.
Ingen. | ltem | Enhed | Data | ||
1 | Bedømt | voltoge | kv | 40.5 | |
Bedømt isolering niveau |
Lynpåvirkning modstår spænding (fuld crest Valuel | kv | 185 | ||
Kraftfrekvens Modstand Vollage (IMIN) | kv | 95 | |||
2 | Bedømt strøm | A | 1600 2000 | ||
3 | Mekanisk liv | Næste fime | 3000 | ||
4 | Bedømt tryk af svovl hexafluoridgas Lgauge -tryk ved 20 ℃) | MPA | 0.50 | ||
5 | Alarmtryk/minimum funktionelt tryk Lgauge -tryk ved 20 ℃) | MPA | 0,47/0,45 | ||
6 | Bedømt kortslutningskontaktstrøm | de | 25 | 31.5 | |
7 | Bedømt kortslutningsafslutningsstrøm (PEAK) | De | 63 | 80 | |
8 | Bedømt kort tid modstående strøm (termisk stabil strøm) | de | 25 | 31.5 | |
9 | Bedømt kort tid modstående strøm (termalstabel strøm) | de | 60 | 80 | |
10 | Bedømt kortslutningskontaktstrøm | de | 63 | 8 | |
11 | Det kumulative antal svingtider under nominel kortslutningskontakt | Gange | 15 | 10 | |
12 | Bedømt kortslutningsvarighed | S | 4 | ||
13 | Lukketid LAT -klassificeret driftsspænding) | S | ≤0.1 | ||
14 | Swilching Time [ved nominel drifts voltagel | S | ≤0,06 | ||
15 | Bedømt driftsordre | C-0.3S-CO-180S-CO | |||
16 | Bedømt åbning og lukning af monomial kondensatorbankstrøm | A | 400 | ||
17 | I lækage | %år | ≤1 | ||
18 | Vandindhold i svovl hexafluorid gos (v/) | ≤150x10-9 | |||
19 | CT14 Forårs driftsmekanisme med nominel driftsspænding | ||||
Lukningsspole, åbningsspolespænding | V | IAC): 220 380 (DC): 48 110 220 | |||
Energilagringsmotorspænding | V | IAC): 220 380 (DC): 110 220 | |||
20 | Svovl hexafluorid gos vægt | Kg | 8 | ||
21 | Vægt af Circuil Breaker [Ncuding driftsmekanismer | Kg | 1400 |
Vare: 33 kV SF6 -afbryder
33 kV / 36KV SF6 -afbryderen er designet til at fungere effektivt under følgende miljøforhold:
Installationsmetode:
Sidemonteret eller mellemmonteret.
Omgivelsestemperatur:
Øvre grænse: +40 ° C.
Nedre grænse: -30 ° C.
Højde:
Velegnet til højder ≤2000 m.
For højder over 2000M skal det nominelle isoleringsniveau justeres i overensstemmelse hermed.
Vindtryk:
Ikke over 700PA (svarende til en vindhastighed på 34 m/s).
Seismisk modstand:
Designet til at modstå jordskælv med intensitet op til 8 grader.
Forureningsniveau:
Egnet til klasse I forureningsniveauer.
Daglig temperaturforskel:
Maksimal variation må ikke overstige25 ° C.
Vare: 33 kV SF6 -afbryder
SF6 -gasudtømning eller forurening
Lavt SF6 -tryk: Hvis SF6 -gastrykket falder under det krævede niveau, kan det kompromittere den dielektriske styrke og afbrydelseskapacitet i afbryderen.
Fugtforurening: Tilstedeværelse af fugt i SF6 kan nedbryde dets isolerende egenskaber og føre til buesporing eller endda intern nedbrydning.
Gaslækage: Lækager i afbryderen eller sælerne kan resultere i tab af gastryk, hvilket fører til svigt i kredsløbsafbrydelse.
Mekaniske fejl
Fejlfejl i forårsmekanismen: Hvis fjedermekanismen, der bruges til betjening af afbryderen, mislykkes, kan den forhindre, at afbryderen åbner eller lukker korrekt.
Bærede eller beskadigede kontakter: Over tid kan afbryderkontakterne slides, hvilket fører til dårlig ydeevne eller manglende åbning af kredsløbet under belastning.
Defekt transmissionsmekanisme: Problemer i transmissionsboksen eller forbindelsesstænger kan hindre breakers operation, hvilket fører til funktionsfejl.
Elektriske problemer
ARCING: Utilstrækkelig bue -slukning på grund af dårlig SF6 -gastryk eller forurening kan forårsage vedvarende bue, hvilket kan skade kontakterne og afbryde kammeret.
Kortslutning eller overbelastning: Overbelastning eller eksterne fejl (f.eks. Kort kredsløb) kan resultere i, at afbryderen ikke trækker eller forårsager overdreven varme og skade på internerne.
Forkert udløb: Fejl i trippingspolen, relæer eller beskyttelseskredsløb kan forhindre, at afbryderen registrerer fejl eller reagerer korrekt.
Miljøfaktorer
Temperaturekstremer: Overdreven varme eller kulde uden for det specificerede driftsområde kan påvirke ydelsen af afbryderen, især gastrykket og mekaniske komponenter.
Seismiske vibrationer: Overdrevne vibrationer fra nærliggende jordskælv kan forstyrre breakers operation, især hvis strukturen ikke er monteret eller sikret korrekt.
Forurenende opbygning: Støv, snavs og andre miljøforurenende stoffer kan akkumuleres, hvilket påvirker de isolerende egenskaber og mekanisk funktionalitet af breakeren.
Forkert vedligeholdelse eller drift
Mangel på regelmæssig vedligeholdelse: Manglende udførelse af rutinemæssige inspektioner, gastrykcheck og mekanisk test kan føre til uopdaget slid eller fejl.
Menneskelig fejl: Forkert installation, indstilling af justeringer eller operationelle fejl kan føre til forkert funktion af afbryderen.
Q1: Hvad er driftsprincippet for en 33 kV / 36KV SF6 -afbryder?
A1: 33 kV / 36KV SF6 -afbryderen bruger svovl hexafluorid (SF6) gas som det afbrydelsesmedium. SF6-gas giver fremragende dielektriske egenskaber og bue-slukende kapaciteter. Når der opstår en fejl, åbnes afbryderen, og gassen trykkes på at slukke buen, hvilket sikrer effektiv drift og beskyttelse af det elektriske system.
Q2: Hvad er den nominelle spænding for 33 kV / 36KV SF6 -afbryderen?
A2: Den nominelle spænding af 33 kV / 36KV SF6 -afbryderen er typisk 33 kV eller 36 kV, designet til brug i mellemspændingsevne.
Q3: Hvordan bidrager SF6 -gas til afbryderens ydelse?
A3: SF6-gas har overlegen dielektrisk styrke, som er 2-3 gange luft. Det har også fremragende lysbue-eksterne egenskaber, hvilket hjælper med at slukke lysbuen hurtigt, når breakeren åbner. Dette giver mulighed for mere pålidelig og effektiv beskyttelse af elektriske systemer under fejlforhold.
Q4: Hvilken vedligeholdelse kræves til 33 kV / 36KV SF6 -afbryderen?
A4: 33 kV / 36KV SF6 -afbryderen kræver regelmæssig vedligeholdelse for at sikre dens fortsatte funktionalitet. Nøgleopgaver inkluderer:
· Overvågning af SF6 -gastryk og sikrer ingen lækager.
· Kontrol af den mekaniske drift af fjedermekanismen.
· Inspektion af afbryderkontakterne for slid.
· Rengøring og kontrol af de eksterne dele for at sikre, at der ikke er nogen miljøforurenende stoffer, der påvirker ydeevnen.
