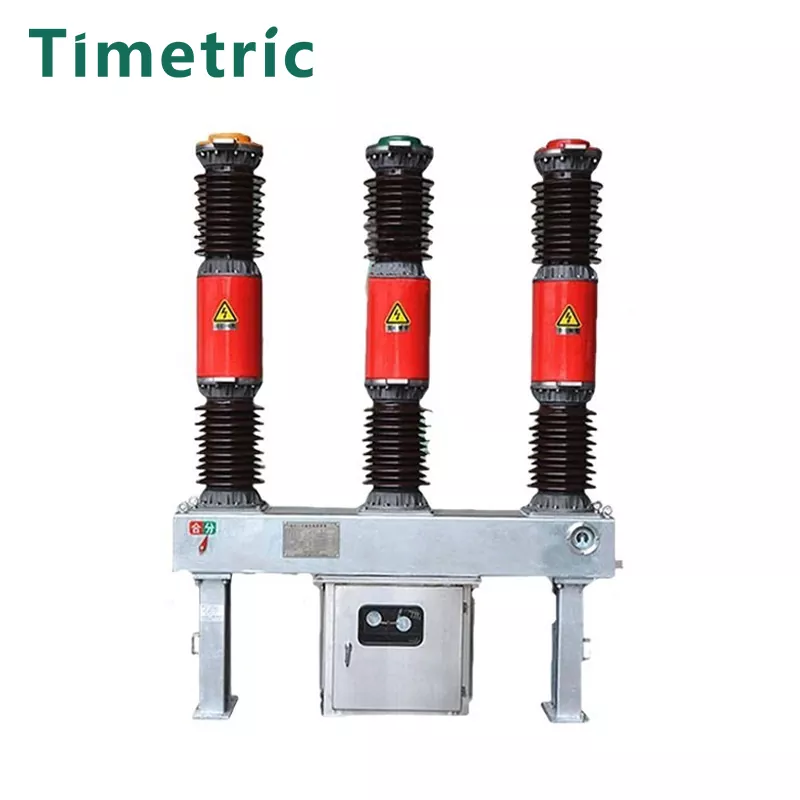

Vare: 40,5 kV 33 kV 36 kV SF6 -afbryderSF6 Gas: Tilbyder fremragende bue -slukningsydelse.Enkel struktur og kompakt størrelse.God åbningsydelse: sikrer afbalanceret drift.Forseglet afbryder: fungerer med minimal støj.Lav inspektion og vedligeholdelses arbejdsbyrde.

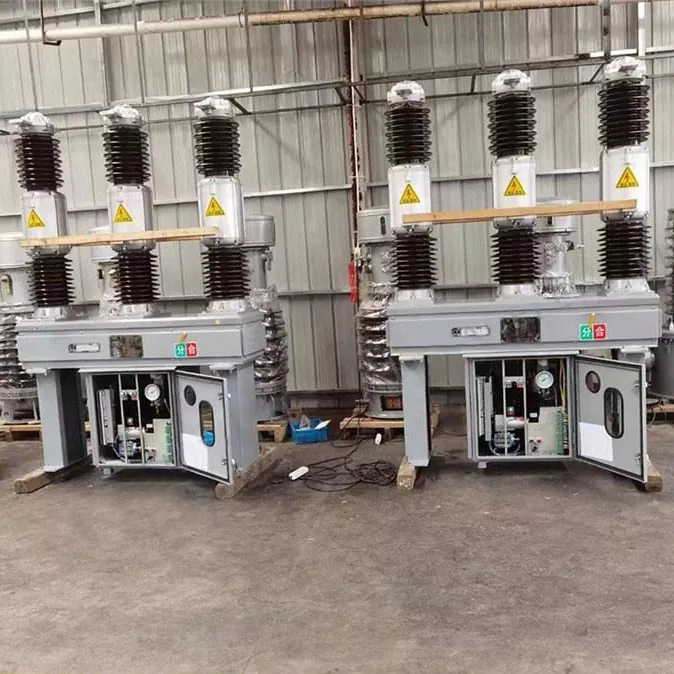

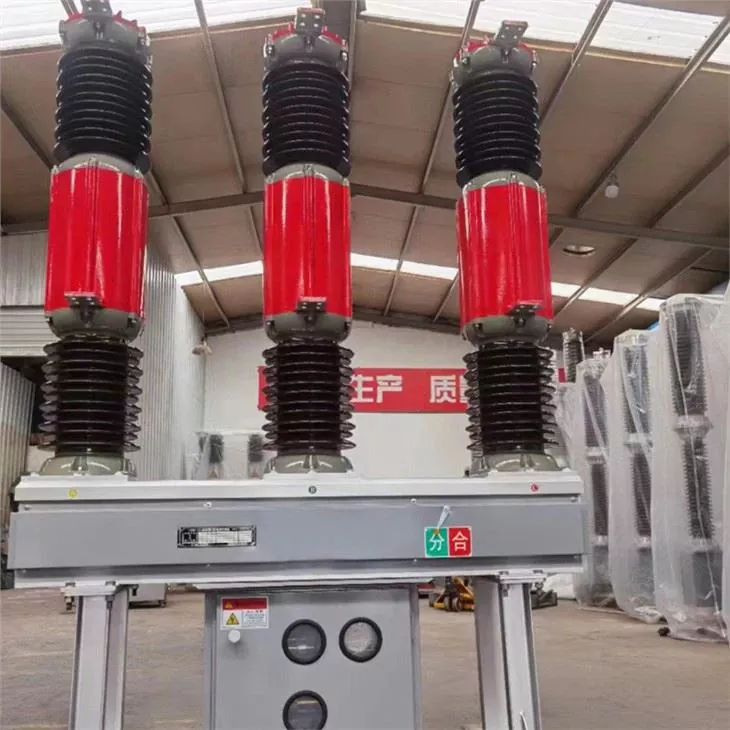

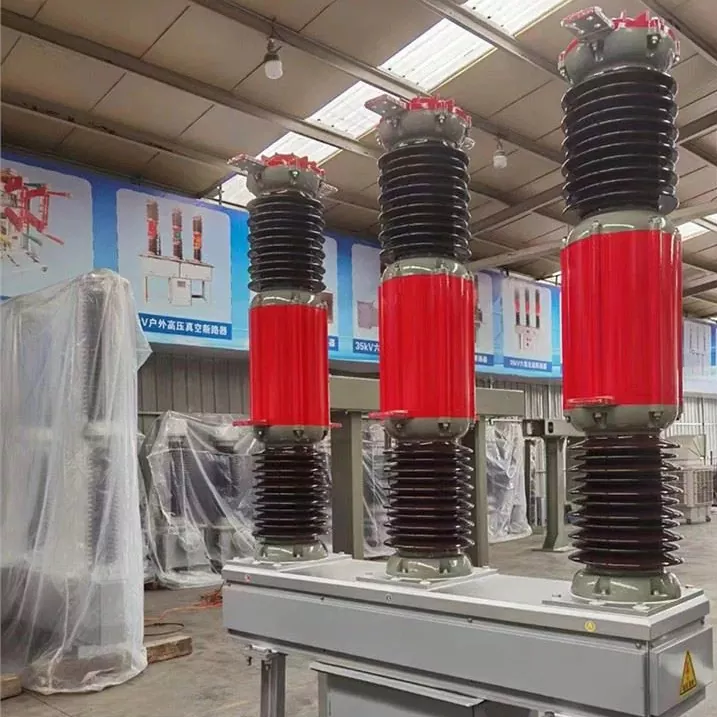

Vare: 40,5 kV 33 kV 36 kV SF6 -afbryder
40,5 kV, 33 kV og 36 kV SF6-afbryderen er designet til trefaset AC 50Hz, 35 kV kraftoverførsel og distributionssystemer. Det fungerer som en kontrol- og beskyttelsesindretning og kan også bruges som en uafgjort afbryder eller til skift af kondensatorbanker.
Densitet: SF6 -gas er 5,135 gange tungere end luft.
Kogepunkt: -60 ° C ved atmosfærisk tryk.
Kemisk stabilitet: Under 150 ° C forbliver SF6 kemisk inert og reagerer ikke med metaller, plast eller andre materialer i afbryderen.
Bue Nedbrydning: Når den nedbrydes under den høje temperatur på en bue, syntes SF6 hurtigt efter bueudrydding uden kulstofindhold og ingen risiko for oxidation på grund af luftkontakt.
Ved 1 atm har SF6 2-3 gange den dielektriske styrke af luft.
Ved 3 atm kan dens dielektriske styrke opfylde eller overskride den for traditionelle isolerende olier.
Afbrydelse af ydelsen: SF6 har enestående afbrydelseskapacitet, 100 gange luft i et grundlæggende åbent kammer. Når lysbuestrømmen nærmer sig nul, hjælper en høj-temperaturer i buesøjlen-indkapslet af et ikke-ledende lag-den dielektriske styrke af lysbuegapet hurtigt, efter at strømmen passerer nul.
Ingen. | ltem | Enhed | Data | ||
1 | Bedømt | spænding | kv | 40.5 | |
Bedømt isolering niveau |
Lightning Impoct Motstå spænding (fuld crest Valuel | kv | 185 | ||
Kraftfrekvens Modstand Voltage (IMIN) | kv | 95 | |||
2 | Bedømt strøm | A | 1600 2000 | ||
3 | Mekanisk liv | Næste fime | 3000 | ||
4 | Bedømt tryk af svovl hexafluoridgas Lgauge -tryk ved 20 ℃) | MPA | 0.50 | ||
5 | Alarmtryk/minimum funktionelt tryk (målertryk ved 20 ℃) | MPA | 0,47/0,45 | ||
6 7 |
Bedømt kortslutningskontaktstrøm | de | 25 | 31.5 | |
Bedømt kortslutningsafslutningsstrøm (PEAK) | De | 63 | 80 | ||
8 | Bedømt kort tid modstående strøm (termisk stabil strøm) | de | 25 | 31.5 | |
9 | Bedømt kort tid modstående strøm (termisk stabil strøm) | de | 60 | 80 | |
10 | Bedømt kortslutningskontaktstrøm | de | 63 | 8 | |
11 | Det kumulative antal svingtider under nominel kortslutningskontakt | Gange | 15 | 10 | |
12 | Bedømt kortslutningsvarighed | S | 4 | ||
13 | Lukketid Lat -klassificeret Oerating Voltagel | S | ≤0.1 | ||
14 | Skifttid (ved nominel driftsspoltagel | S | ≤0,06 | ||
15 | Bedømt driftsordre | C-0.3S-CO-180S-CO | |||
16 | Bedømt åbning og lukning af monomial copacitor bankstrøm | 400 | |||
17 | I lækage | %år | <1 | ||
18 | (V/VI vandindhold i svovl hexafluorid gos (VA | ≤150x10-9 | |||
19 | CT14 Forårs driftsmekanisme med nominel driftsspænding | ||||
Lukningsspole, åbningsspolespænding | V | IAC): 220 380 (DC): 48 110 220 | |||
Energilagringsmotorspænding | V | IAC): 220 380 (DC): 110 220 | |||
20 | Svovl hexafluoridgasvægt | Kg | 8 | ||
21 | Vægt af Circuil Breaker [NCLUDING -driftsmekanismer | Kg | 1400 |
Vare: 40,5 kV 33 kV 36 kV SF6 -afbryder
Installationsmetode: sidemonteret, middelmonteret
Omgivende lufttemperatur:
Høj: + 40 ° 100
Lav: -30 ° 100
Højde: ≤2000 m (for højder over 2000 m. Forøg det nominelle isoleringsniveau i overensstemmelse hermed)
Vindtryk: ≤700 PA (svarende til vindhastighed på 34 m/s)
Seismisk intensitet: Op til 8 grader
Forureningsniveau: klasse I
Maksimal daglig temperaturvariation: ≤25 ° C
Vare: 40,5 kV 33 kV 36 kV SF6 -afbryder
Utilstrækkelig isolering: Forringelse eller forurening af isoleringsmateriale kan føre til sammenbrud.
Fugtindtrængning: Indgang af fugt i SF6 -gaskammeret kan reducere den dielektriske styrke og føre til fejl.
Gaslækage: Lækage af SF6 -gas kan reducere isolering og afbrydelse af kapaciteter.
Mekaniske fejl: slidte eller beskadigede bevægelige dele, såsom mekanismer i afbryderen, kan forringe driften.
Kontakt erosion: Hyppig switching kan forårsage erosion af kontaktpunkter, hvilket reducerer afbryderens effektivitet.
Overbelastning: Overdreven strømstrøm ud over den nominelle kapacitet kan føre til overophedning og skade.
Q1: Hvad er hovedfunktionen for SF6 -afbryderen?
A1: Det bruges til at kontrollere og beskytte kraftoverførsel og distributionssystemer og kan også bruges som en uafgjort afbryder eller til skift af kondensatorbanker.
Spørgsmål 2: Hvilken gas bruges i afbryderen, og hvorfor?
A2: SF6-gas bruges til dets fremragende lysbue- og isoleringsegenskaber. Det har høj dielektrisk styrke og reagerer ikke med andre materialer, der ofte bruges i afbrydere.
Q3: Hvordan sammenlignes SF6 med luft med hensyn til isolering?
A3: SF6 har en dielektrisk styrke 2-3 gange højere end luft ved 1 atm og kan overstige den for isolerende olie ved højere tryk.
Spørgsmål 4: Hvad er miljøforholdene for korrekt drift?
A4: Omgivelsestemperaturen skal være mellem +40 ° C og -30 ° C, højden skal være ≤2000 m (højere højde kræver øget isolering), vindtrykket bør ikke overstige 700PA, og forureningsniveauet skal være klasse I.
