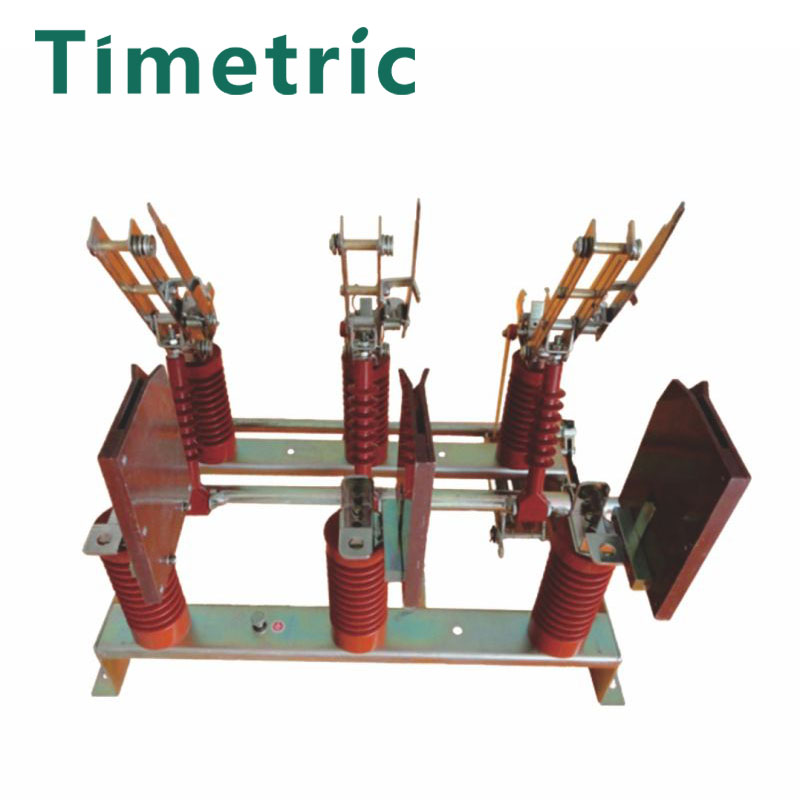

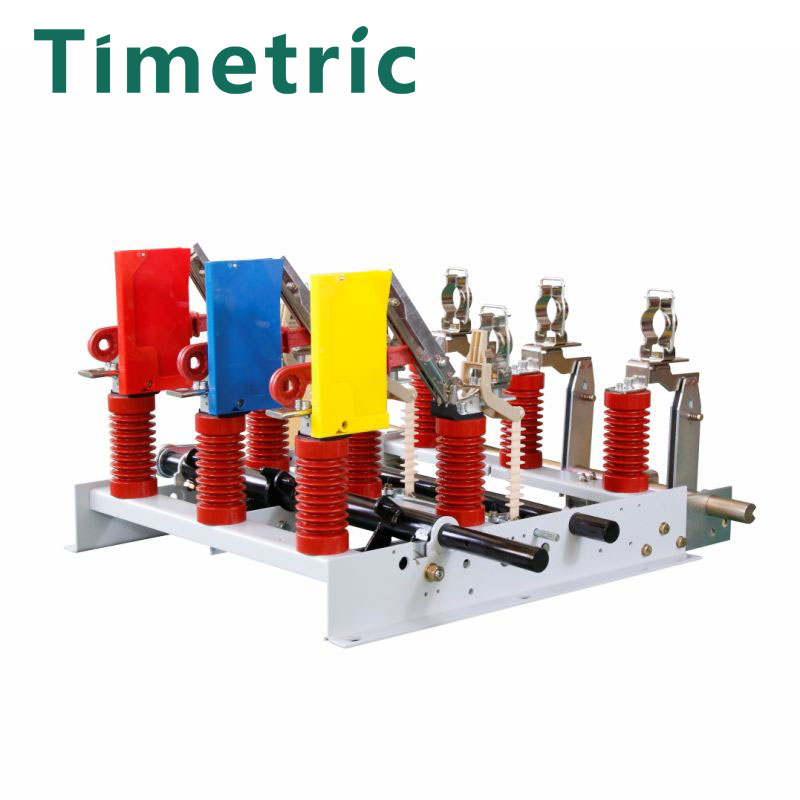

AC højspændingsbelastningskontakt
  • AC højspændingsbelastningskontaktAC højspændingsbelastningskontakt
  • AC højspændingsbelastningskontaktAC højspændingsbelastningskontakt
  • AC højspændingsbelastningskontaktAC højspændingsbelastningskontakt

AC højspændingsbelastningskontakt

Timetric Electric er en førende producent og leverandør af AC High Voltage Load Switch i Kina. Vi har fokuseret på forskning og udvikling og produktion af højspændingsudstyr i mange år. Vores produkter er kendt over hele verden for deres fremragende kvalitet og konkurrencedygtige priser, og er blevet mange kunders førstevalg. Vi er forpligtet til at forfølge ekspertise og sikre kundetilfredshed, så vi nyder godt af et godt omdømme i branchen.

Send forespørgsel

Produkt beskrivelse

Produktoversigt

FN7-12(24)DR Type AC højspændingsbelastningsafbryder (herefter benævnt belastningsafbryderen) er en ny type gasproduktion

type indendørs højspændingsbelastningsafbryder, som er velegnet til det trefasede vekselstrømssystem med AC 50HZ og nominel

spænding 12KV/24KV, som belastningsstrømmen og kortslutningsstrømmen.

Produktdefinition

Miljøforhold

1. Højde: ≤1000m.

2. Omgivelsestemperatur: -25℃~+40℃.

3. Relativ luftfugtighed: dagligt gennemsnit ≤95%, månedligt gennemsnit ≤90%.

4. Ingen hyppige alvorlige vibrationer.

Primært tekniske parametre

Tilfreds Enhed Værdi
FN7-12 FN7-24
nominel spænding kV 12KV 24KV
nominel frekvens Hz 50 Hz
mærkestrøm A 400.630  4.006.301.250
nominel aktiv belastningsbrudstrøm A 400.630  4.006.301.250
nominel lukket sløjfe-brudstrøm A 400.630  4.006.301.250
5 % nominel aktiv belastningsbrudstrøm A 20,31,5,62,5
nominel kabelopladningsbrudstrøm A 10
1 min strømfrekvens modstår spænding: fase-tofase,
fase til jord/brud
kV 50/60
lynimpuls modstår spænding: fase-til-fase,
fase til jord/frakoblingsbrud
kV 125/145
nominel korttidsmodstandsstrøm (termisk stabilitet) kA 162.025
nominel kortslutningsvarighed S 1
nominel peak modstå strømk kA 405.063
nominel kortslutning gør strømk kA 405.063
Mekanisk liv gange 2000

Sikringsklassificerede parametre

Model Nominel spænding kV Nominel aktuel A Den mærkede strøm for smelten er A
SDLA*J 12 40 6,3,10,16,20,25,31,5,40
SFLA*J 12 100 50.637.180.100
GLAS*J 12 125 125

Generel strukturtegning og installationsstørrelse


1. Bueskærer

2. Lysbuekontakt og lysbueslukningskammer

3. Isolatorer

4. Base

5. Flyt berøringskniven

6. Rør forsigtigt ved kniven

7. Fjederenergilagringsmekanisme (installeret i spindelmuffen)

8. Hovedkniven åbner og lukker krankarmen

9. Sikring

Generel strukturtegning og installationsstørrelse
