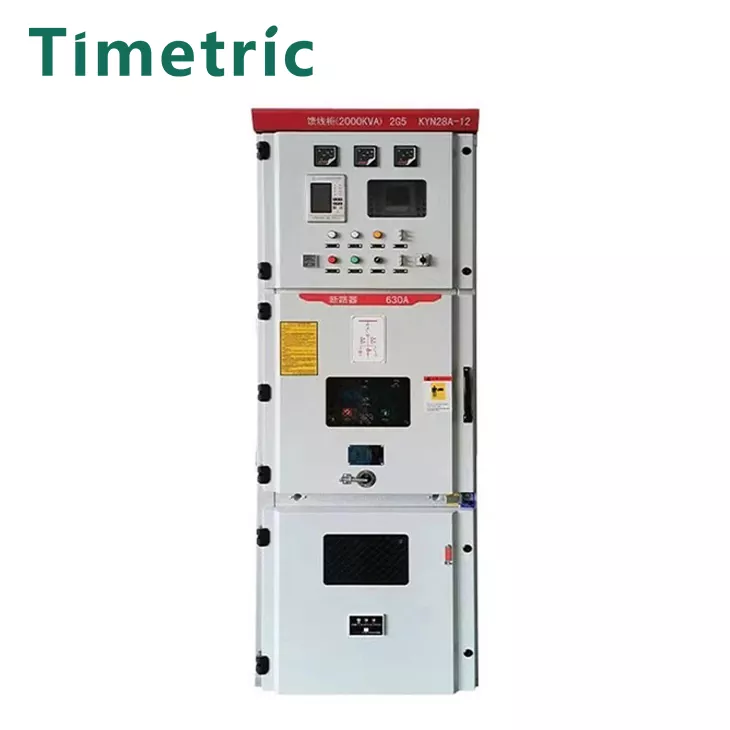

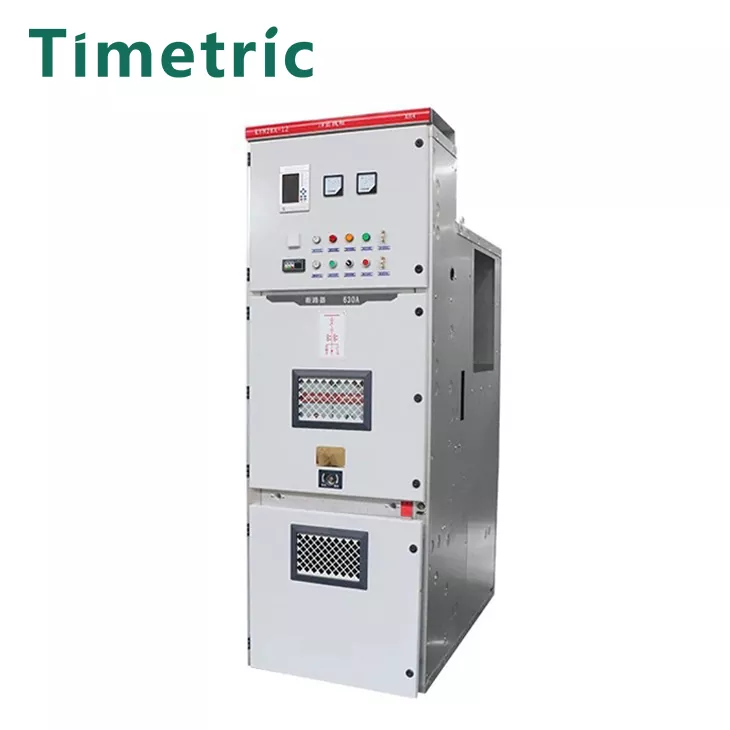

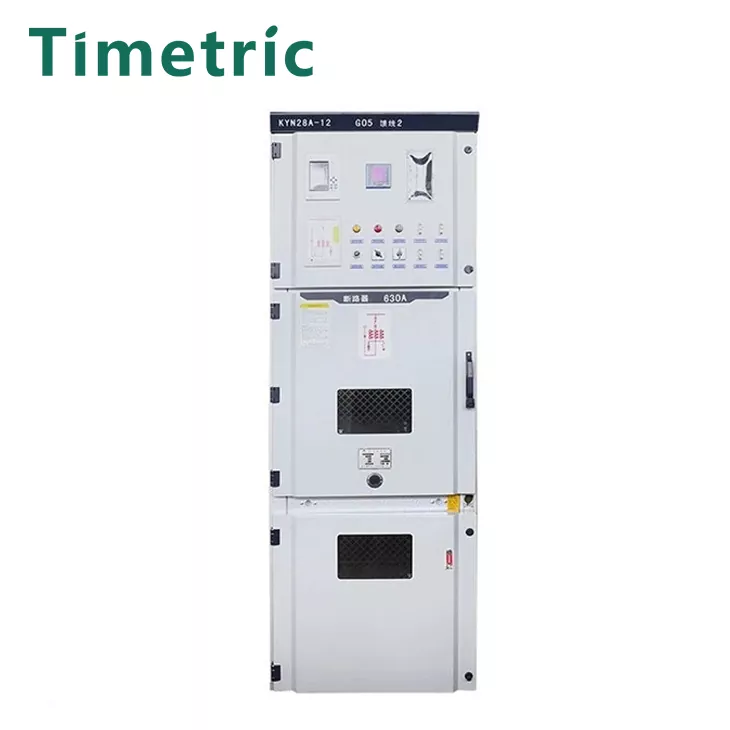

Pansret luft isoleret switchgear indendørs 11 kV
  • Pansret luft isoleret switchgear indendørs 11 kVPansret luft isoleret switchgear indendørs 11 kV
  • Pansret luft isoleret switchgear indendørs 11 kVPansret luft isoleret switchgear indendørs 11 kV
  • Pansret luft isoleret switchgear indendørs 11 kVPansret luft isoleret switchgear indendørs 11 kV
  • Pansret luft isoleret switchgear indendørs 11 kVPansret luft isoleret switchgear indendørs 11 kV
  • Pansret luft isoleret switchgear indendørs 11 kVPansret luft isoleret switchgear indendørs 11 kV

Pansret luft isoleret switchgear indendørs 11 kV

Tidetricelektrisk pansret luftisoleret switchgear indendørs 11 kV , rummet vedtager metalpartitioner og bruger naturlig luftafstand til at skabe isolering, hvilket kan begrænse den bue, der genereres af fejlen i rummet. Når buen berører metalpartitionen, introduceres den i jorden. Det har god sikkerhed, stabil struktur og let udskiftning af afbrydere. Den centrale type er mere almindeligt anvendt og bruges for det meste til forstærkede isoleringsprodukter i områder med høj højde.

Send forespørgsel

Produkt beskrivelse

Armored Air Isoleret switchgear Indoor 11KV skal opfylde de relevante krav til GB3906-1991 "3-35 kV AC Metal-lukket switchgear" Standard. Det består af to hoveddele: kabinettet og afbryderen og har funktioner som f.eks. Overhead indgående og udgående linjer, kabelindkommende og udgående linjer og busbar -forbindelse. Kabinettet består af en skal, elektriske komponenter (inklusive isolerende dele), forskellige mekanismer, sekundære terminaler og forbindelser.

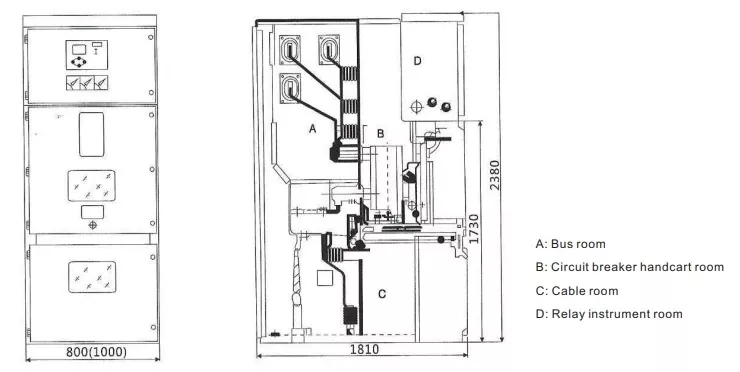

Strukturen af ​​højspændingsafbryderkabinettet er generelt ens, hovedsageligt opdelt i et afbryderrum, et busbarrum, et sekundært kontrolrum (instrumentrum) og et feederrum. Der er generelt stålplader mellem værelserne.

Højspændingsafbrydere kan opdeles i følgende tre typer:

1. I henhold til installationsmetoden for afbryderen kan den opdeles i aftagelig type (vogntype) og fast type;


1.1. Aftagelig type eller vogntype (angivet med Y):
Det betyder, at de vigtigste elektriske komponenter i kabinettet (såsom afbrydere) er installeret på en aftagelig vogn. Da vognkabinettet har god udskiftelighed, kan det i høj grad forbedre pålideligheden af ​​strømforsyningen. Almindeligt anvendte vogntyper inkluderer: isoleringsvogne, målevogne, afbrydervogne, PT-vogne, kondensatorvogne og anvendte variable vogne, såsom Kyn28A-12.

1.2. Fast type (angivet med G):
Det betyder, at alle elektriske komponenter i kabinettet (såsom afbrydere eller belastningsafbrydere osv.) Er installeret fast. Fast switchgear er enklere og mere økonomisk, såsom XGN2-10, GG-1A osv.
2. Ifølge installationsstedet kan det opdeles i indendørs og udendørs;

2.1. Til indendørs brug (angivet med n):
Det kan kun installeres og bruges indendørs, såsom: pansret luftisoleret switchgear indendørs 11 kV og andre switchskabe;

2.2. Til udendørs brug (angivet med W):
Det kan installeres og bruges udendørs, såsom: XLW og andre switchskabe.
3. i henhold til kabinetstrukturen kan det opdeles i fire kategorier: metalindkastet pansret switch-skab, metalindkastet opdelte switch-kabinet, metal-lukket kobling af kabinettetype og åbent switch-kabinet. [1]
3.1. Metalindkastede pansrede switch-kabinet (angivet med bogstavet K): Hovedkomponenterne (såsom afbrydere, transformatorer, busbarer osv.) Af det metalindkastede switchgear er installeret i jordede rum adskilt af metalpartitioner. Såsom KYN28A-12 højspændingsafbryderkabinet.
3.2. Metalindslået opdelte switch-kabinet (angivet med bogstavet J): I lighed med pansret metal-lukket switchgear er dets vigtigste elektriske komponenter også installeret i separate rum, men det har en eller flere ikke-metalliske partitioner, der opfylder visse beskyttelsesniveauer. Såsom Jyn2-12 højspændingsafbryder.
3.3. Metal-lukket kassetype switchgear (angivet med bogstavet x) SwitchGear Shell er en metalindkastet switchgear. Såsom XGN2-12 højspændingsafbryder.
3.4. Åben switchgear, ingen krav til beskyttelsesniveau, skallen er delvis åben switchgear. Såsom GG-1A (F) højspændingsafbryder.

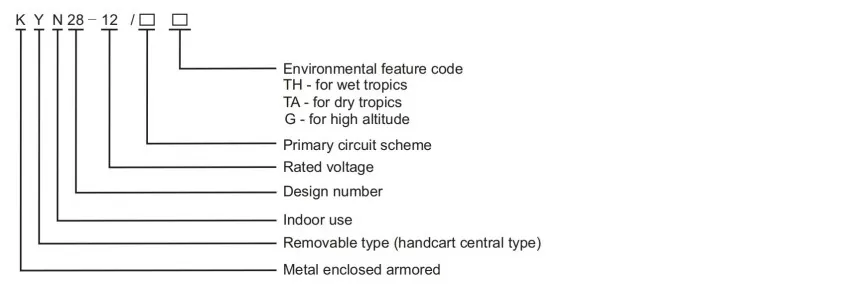

Modelbeskrivelse

Hoved tekniske parametre

ltem Enhed Parametre
Bedømt spænding Kv 36  40,5
Bedømt frekvens Hz 50
Bedømt kurent A 63012501600200025003150
Branch Busbar Bedømt strøm A 63012501600200025003150
Hovedbusslinjeklasset strøm A 63012501600200025003150
1 min strømfrekvens modstå spænding Kv 70  95
Lysende impuls modstår spænding kv 170  185
Bedømt kort tid modstående strøm (4S) de 16/20/25/31,5/40
Bedømt kortslutning Breaking Curent (Peak) de 40/50/63/80/100
Bedømt spænding til kontrolkredsløb V DC110, DC220, AC220

Struktur og monteringsdimensioner

Arbejdsmiljø :

Pansret luftisoleret switchgear indendørs 11 kV miljøforhold til brug:
Installationssted: indendørs
Højde: ≤1000 m, bed om andre krav
Omgivelsestemperatur: -15 ℃ ~+40C
Maksimal daglig temperaturforskel: ≤25k
Månedlig gennemsnitlig relativ fugtighed: ≤90%
Daglig gennemsnitlig relativ fugtighed: ≤95%
Seismisk intensitetsmodstand: 8 grader

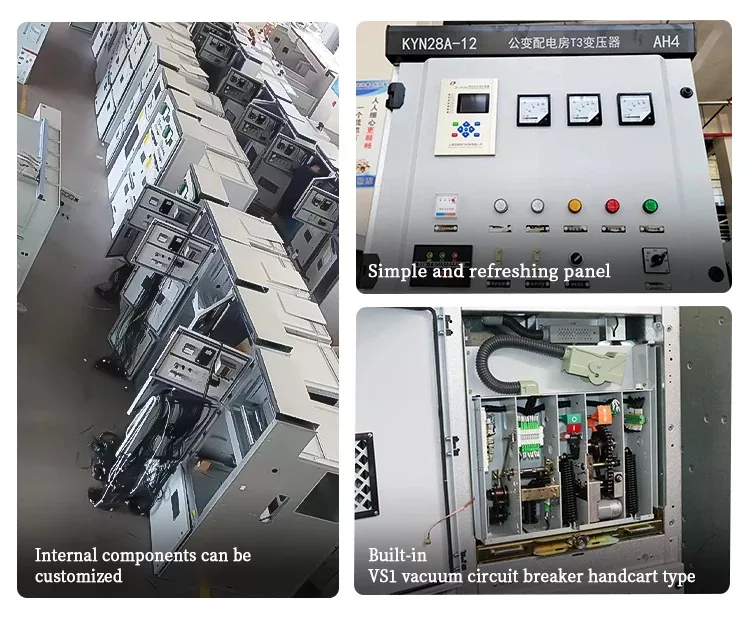

Fordele og funktioner ved switchgear

Pansret luftisoleret switchgear indendørs 11 kV hovedelektriske indikatorer :

1,21 Bedømt spænding af højspændingsafbryder: 3,6 kV, 7,2 kV, 12 kV

1.2.2 Nominel frekvens af højspændingsafbrydere: 50Hz/60Hz

1.2.3 Temperaturstigning: Temperaturstigningen af ​​hovedkredsløbet ved nominel strøm og nominel frekvens skal overholde bestemmelserne i GB/T 11022-1999 "Generelle tekniske betingelser for højspændingsafbryder- og kontroludstyrsstandarder", og følgende kosttilskud skal foretages:

1) Temperaturstigningsværdien af ​​komponenterne i kabinettet må ikke overstige bestemmelserne i de tilsvarende standarder for komponenterne.

2) Temperaturstigningen af ​​det tilgængelige hus og dækning må ikke overstige 30K.

1.2.4 Nominel kortslutning Breaking Strøm og lukningsstrøm:

1) Bedømt kortslutningsbrud: 20 ~ 50KA.

2) Den nominelle kortslutningsafslutningsstrøm (spidsværdi) er 2,5 gange den tilsvarende nominelle kortslutningsbrudstrøm.

1.2.5 Bedømt termisk stabilitetsstrøm (ved 4S): 20 ~ 40ka

1.2.6 Nominel dynamisk stabilitetsstrøm (spidsværdi) er 2,5 gange den nominelle dynamiske stabilitetsstrøm.

1.2.7 Nominel kortslutningsstrøm Breaking Times 50 ~ 100 gange.

1.2.8 Nominel nuværende brudtider 20000 ~ 30000 gange.

1.2.9 Nominel spænding for åbnings- og lukningsmekanisme og hjælpekredsløb: AC, DC 220V eller andet.



Pansret luftisoleret switchgear indendørs 11 kV Alt substationsudstyr og kabinetisoleringsbehandling opfylder kravene til alle arbejdsforhold.

1.1.12 Den eksterne isoleringskrydsafstand for hver komponent og dens understøttende isolering i højspændingsskabskabinettet opfylder statens krav og det tidligere ministerium for elektrisk strøm. Anti-kondensationsenheder kan udstyres efter behov.

1.1.13 Strukturen af ​​højspændingsafbryderkabinettet sikrer personalets sikkerhed og letter drift, vedligeholdelse, inspektion, overvågning, eftersyn og test.

1.1.14 Forbindelsen mellem hver komponent og dens leder i højspændingsafbryderkabinettet vil ikke overstige den driftstemperatur, der er specificeret i de relevante standarder i løbet af højtemperaturperioden om sommeren.

1.1.15 Krav til komponenter:

1) Komponenter med samme vurdering og struktur i samme type produkt kan være udskiftelige.

2) Hver komponent, der er installeret på højspændingsafbryderskabet, opfylder deres respektive tekniske standarder.

1.2.16 Beskyttelsesniveau og interne fejl:

1) Når luft bruges som det isolerende medium alene, opfylder fase-til-fase og jordafstand af hver faseleder i kabinettet de relevante nationale standarder.

2) For at forhindre folk i at nærme sig de højspændingslive dele af højspændingsafbryderen og berøre de bevægelige dele er beskyttelsesniveauet: IP4X, som kan forhindre genstande som metaltråde med en diameter på ≥1,0 ​​mm eller smalle strimler med en tykkelse på ≥1,0 ​​mm fra at komme ind.

3) For interne fejl opfyldes følgende krav:

Metalindkastede højspændingsafbrydere kan forhindre bueskader på arbejdstagere forårsaget af dens egne defekter, abnormiteter eller forkertoperation. Der træffes foranstaltninger for at forhindre menneskeskabte interne fejl, og låseenheder installeres for at forhindre misoperation. Trykaflastningskanaler er indstillet til at tage hensyn til den indendørs overtryk og trykfrigivelse forårsaget af svigt i interne komponenter.

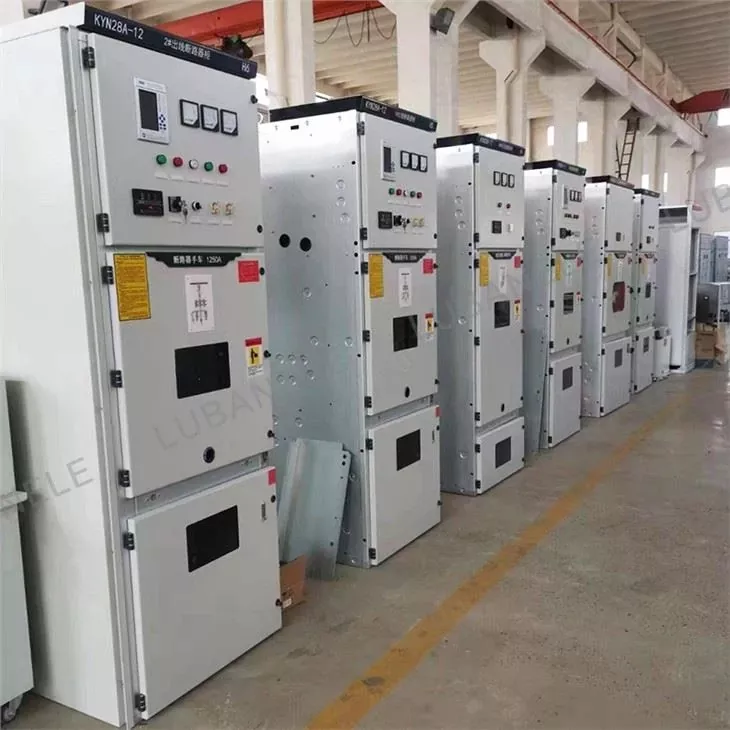

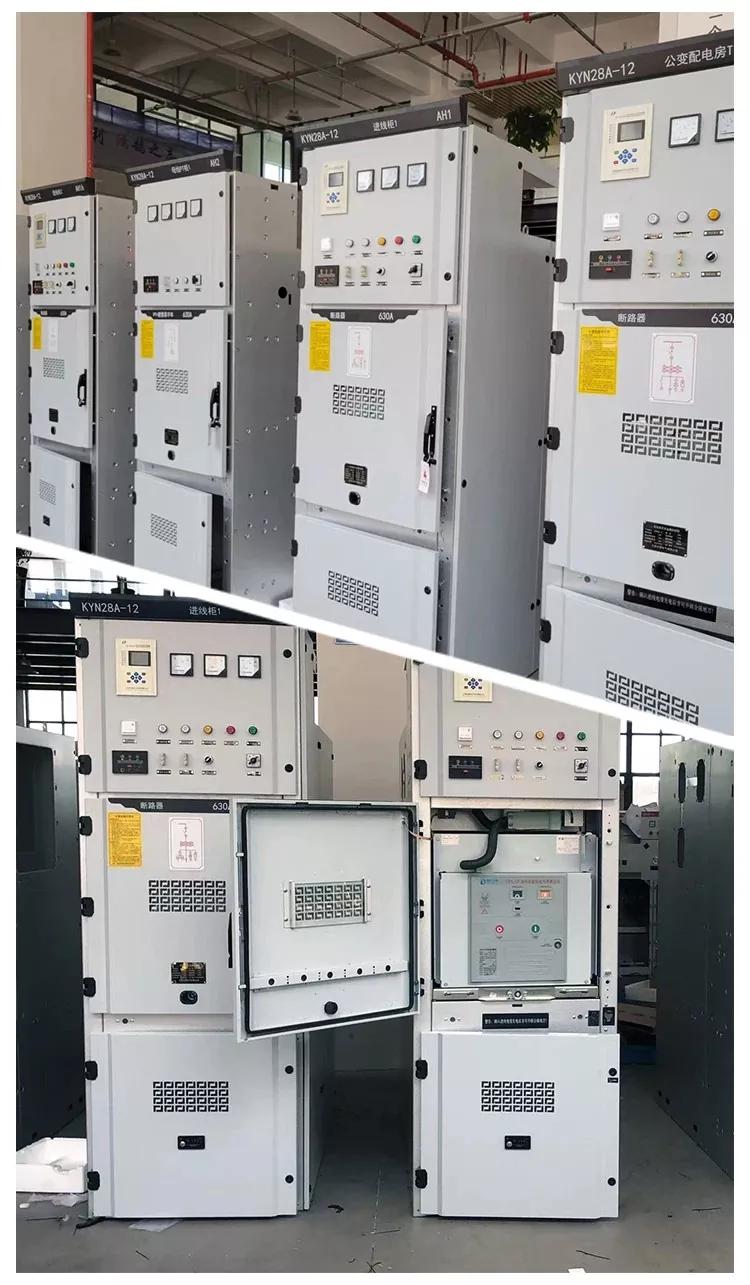

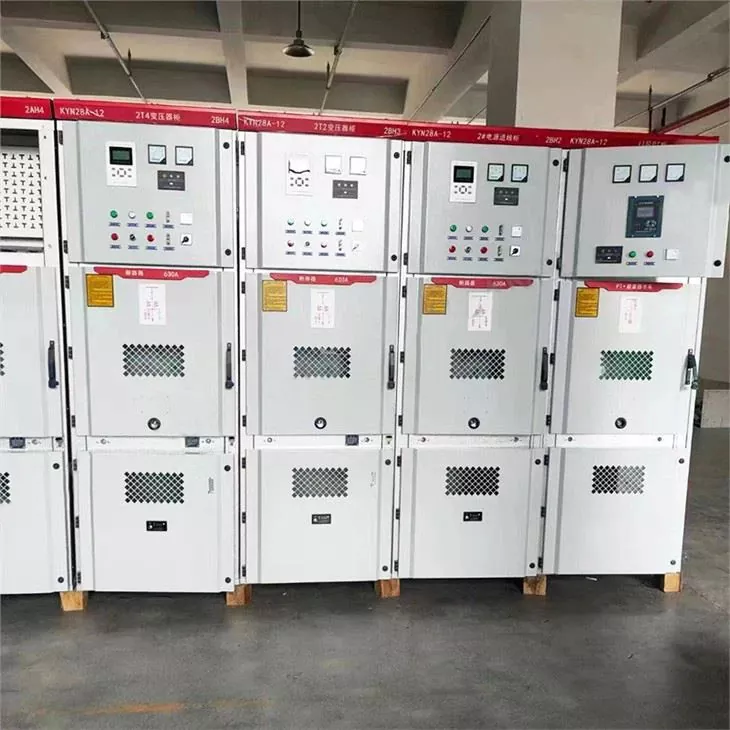

Produkt ægte skud

FAQ

Kan din virksomhed tilpasse produkter i henhold til mine krav?

Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.


Hvad er din hurtigste leveringstid?

Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.


Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.

Hot Tags: Pansret luftisoleret switchgear indendørs 11 kV, Kina, leverandører, producenter, fabrik, engros, pris
