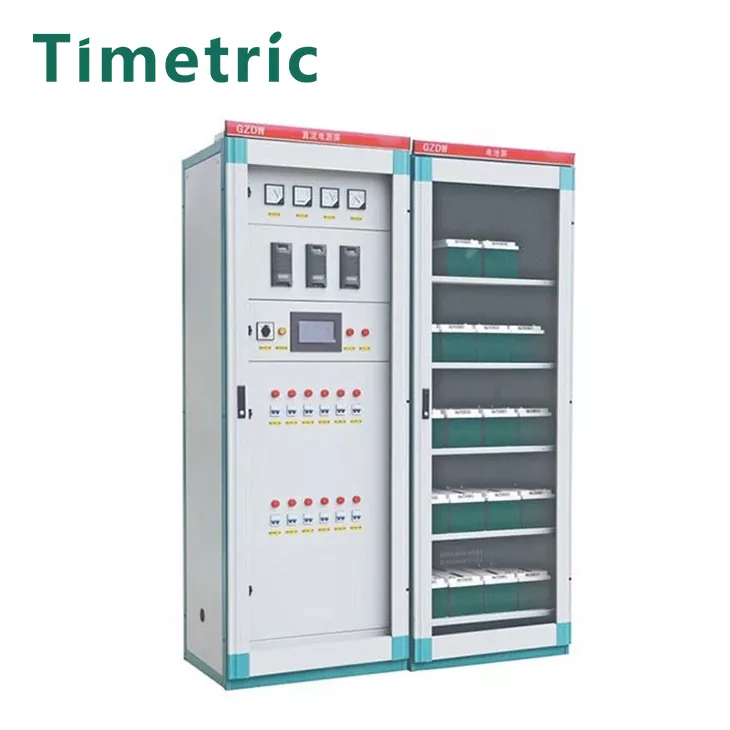

Højfrekvent switch DC strømforsyningskabet GZDW
  • Højfrekvent switch DC strømforsyningskabet GZDWHøjfrekvent switch DC strømforsyningskabet GZDW
  • Højfrekvent switch DC strømforsyningskabet GZDWHøjfrekvent switch DC strømforsyningskabet GZDW
  • Højfrekvent switch DC strømforsyningskabet GZDWHøjfrekvent switch DC strømforsyningskabet GZDW
  • Højfrekvent switch DC strømforsyningskabet GZDWHøjfrekvent switch DC strømforsyningskabet GZDW
  • Højfrekvent switch DC strømforsyningskabet GZDWHøjfrekvent switch DC strømforsyningskabet GZDW

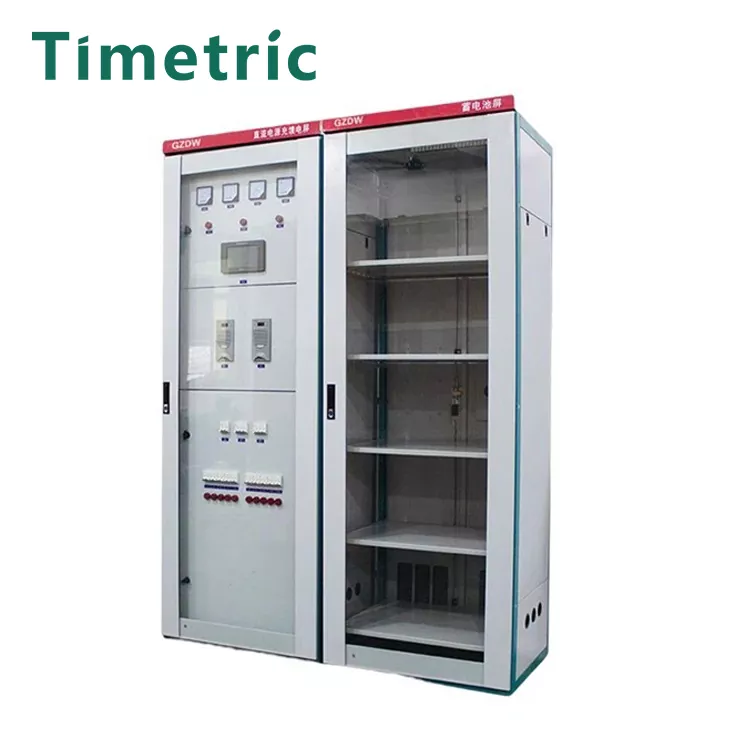

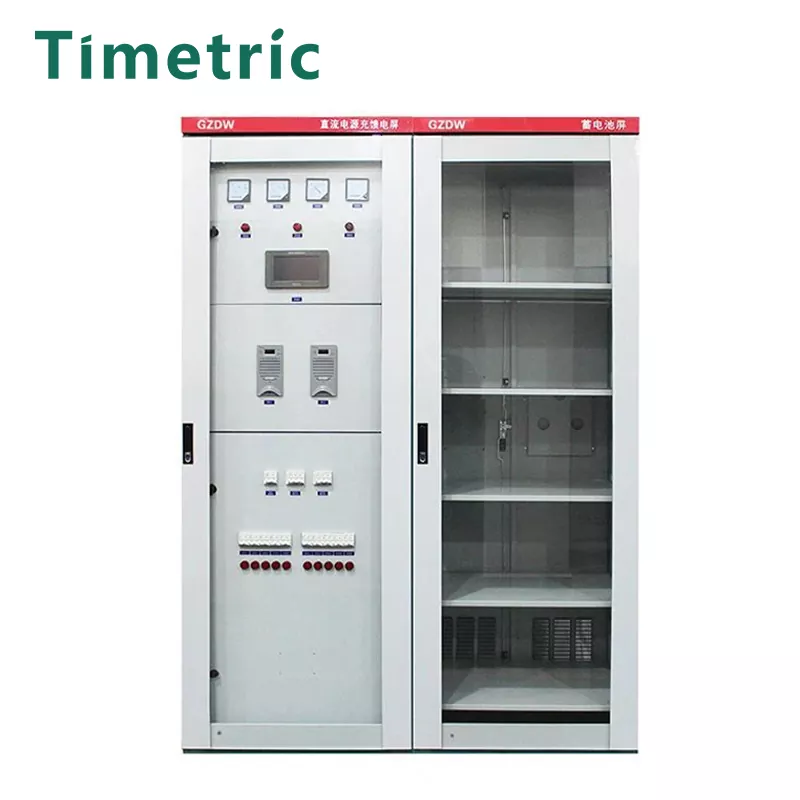

Højfrekvent switch DC strømforsyningskabet GZDW

Timeetrisk elektrisk højfrekvensafbryder DC strømforsyningsskab GZDW er velegnet til strømproduktion af strømsystemet Power Generation Substation og andet elektrisk udstyr, Relæbeskyttelsesenhed DC Strømforsyningssystem, som et strømforsyningsudstyr til kontrol, signal, kommunikation, beskyttelse og DC nødbelysningseffekt. Dette produkt vedtager højfrekvent switch-kabinet-ensretterenhed, med lille størrelse, letvægt, overlegne tekniske indikatorer, modulopbygget design og andre egenskaber, 10 kV til 500 kV substation og små og mellemstore kraftværker, kan imødekomme forskellige brugers behov.

Send forespørgsel

Produkt beskrivelse

Timetrisk elektriskHøjfrekvenskontakt DC Strømforsyningsskab GZDW har flere funktionelle funktioner:

‌1. Intelligent opladningsstyring‌: Den vedtager intelligent højfrekvent switch-ensrettet teknologi. Opladningsprocessen opfylder opladningskurvekravene i den mikrocomputer-kontrollerede DC-strømforsyningskabinet og kan realisere intelligent opladningsstyring.

‌2. Høj pålidelighed‌: Rektifermodulet vedtager N+1 overflødig sikkerhedskopi med høj dynamisk strøm delingsnøjagtighed og "tre-niveau overvågning" overflødig struktur for at sikre den stabile drift af systemet.

‌3. Høje effektivitet

‌4. Nem drift‌: Modulet er intelligent hot-swappable, og der er ingen sekvenskrav til AC/DC-indgang og output og bus skifter op og ned. Overvågningssystemet er distribueret design, som er praktisk til installation, vedligeholdelse og udskiftning.

‌5. Perfekt visning og alarmfunktioner‌: LCD-kinesisk karakterskærm med stor skærm, enhver fejl kan udstede en alarm- og gemme alarmoplysninger.

‌6. Multikraftindgang‌: Det har to vekselstrømslinjer og automatisk switching-funktion.

Modelbeskrivelse

Hoved tekniske parametre

ltem Enhed Parametre
Bedømt spænding Kv 36  40,5
Bedømt frekvens Hz 50
Bedømt kurent A 63012501600200025003150
Branch Busbar Bedømt strøm A 63012501600200025003150
Hovedbusslinjeklasset strøm A 63012501600200025003150
1 min strømfrekvens modstå spænding Kv 70  95
Lysende impuls modstår spænding kv 170  185
Bedømt kort tid modstående strøm (4S) de 16/20/25/31,5/40
Bedømt kortslutning Breaking Curent (Peak) de 40/50/63/80/100
Bedømt spænding til kontrolkredsløb V DC110, DC220, AC220

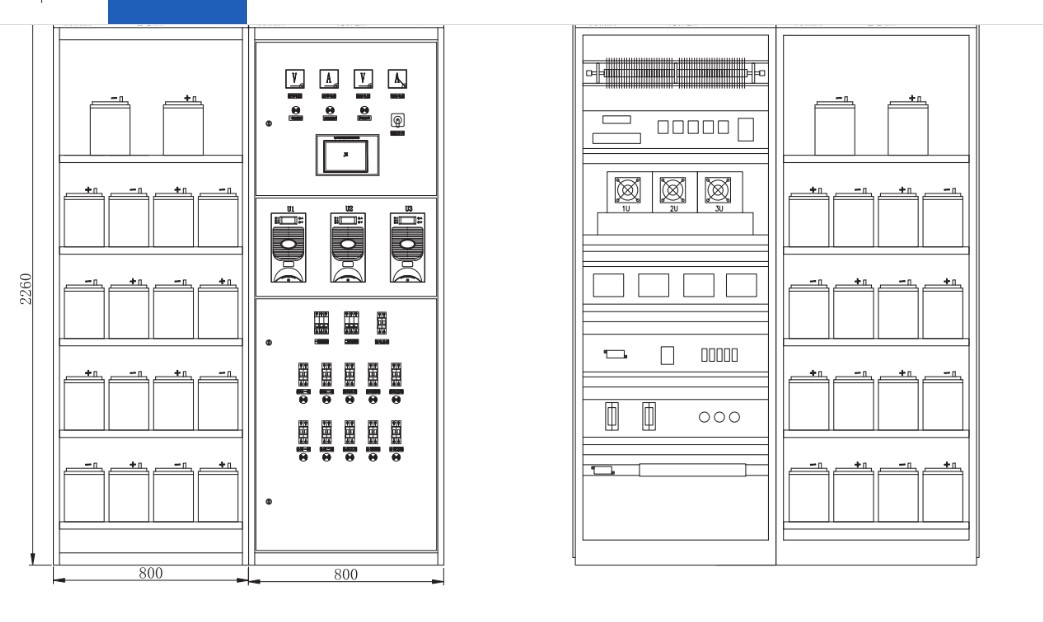

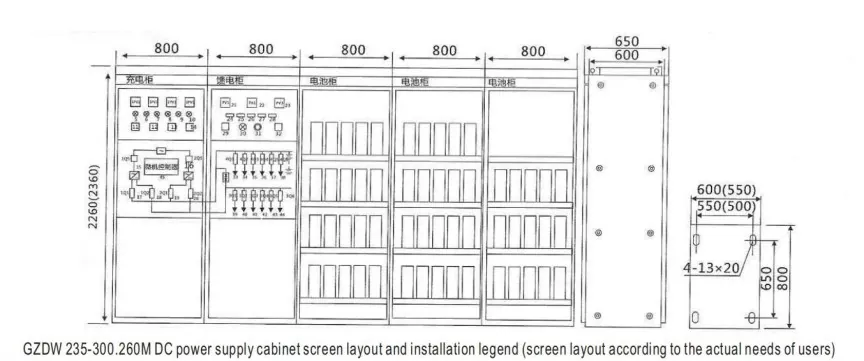

Struktur og monteringsdimensioner

Arbejdsmiljø :

Timeetric Electrichigh -frekvensafbryder DC Strømforsyningsskab GZDW Miljøforhold til brug:

1. omgivelsestemperatur: -5C ~+40 ℃, månedlig gennemsnitstemperatur højst 35 ° C;



2. Højde: 2000 m og nedenfor (højder over 2000 m kan designes specielt i henhold til specifikke arbejdsvilkår);



3. Relativ fugtighed: Ikke mere end 90% (ved 25 ℃) er kondens ikke tilladt, når udstyret kører. Brugsstedet bør ikke have stærk vibration og påvirkning, ingen eksplosive farlige medier, ingen ætsende og skadelige gasser, der skader isolering;



4. ingen stærk elektromagnetisk feltinterferens.

Fordele og funktioner ved switchgear

1. Strukturen af ​​højfrekvensafbryder DC -strømforsyningsskab GZDW kan sikre personalets sikkerhed og lette drift, vedligeholdelse, inspektion, overvågning, eftersyn og test. Belysningsenheder og strømstik kan leveres i kabinettet. Lampens spænding er AC220V, og stikket er AC220V, 10A enfaset trefolestik.



2. Beskyttelsesniveauet for højfrekvenskontakt DC Strømforsyningsskab GZDW kan nå IP40 på et minimum. Den forreste del af skabet er en plexiglass -dør. Ventilationshullerne på kabinetskallen har foranstaltninger til at forhindre støv i at komme ind. Bunden er forbeholdt kabelindgange, som kan blokeres, når kablet er installeret.



3.. Alle instrumenter, apparater og enheder på kabinetoverfladen af ​​højfrekvente switch DC strømforsyningsskab GZDW er indlejret, og deres layout er klare og rimelige (specielle installationskrav kan forklares separat).



4. den har spændingsstabiliseret strømbegrænset flydende ladning, strømafbalanceret spændingsbegrænset udligning af opladning; Aktuel-begrænset og kortslutningsbeskyttelse og lyd- og lette alarmenheder; Fasetab, overspænding, underspænding og andre beskyttelsesfunktioner og lyd- og lette alarmer.



5. Når vekselstrømmen går tabt, og strømforsyningen gendannes, kan batteripakken automatisk oplades, og enheden har en manuel betjeningstilstand.



6. Overvågningsmodulet er konfigureret på den højfrekvensafbryder DC strømforsyningsskab GZDW. Overvågningsmodulet overvåger AC-strømfordelingens indgående linje, ensrettermodul og hvert DC-feederkredsløb og udfører fuldautomatisk overvågning og styring af batteriet. Overvågningsenheden kan have en switch -inputgrænseflade til at indtaste andre switch -mængder, der skal overvåges i DC -systemet. Overvågningsmodulet har funktionerne "telemetri, fjernbetjening, fjernkommunikation og fjerntilpasning" og kan overføres til det lokale netværk eller fjerncomputer i henhold til den kommunikationsport, der er specificeret af brugeren for at opnå centraliseret overvågning.

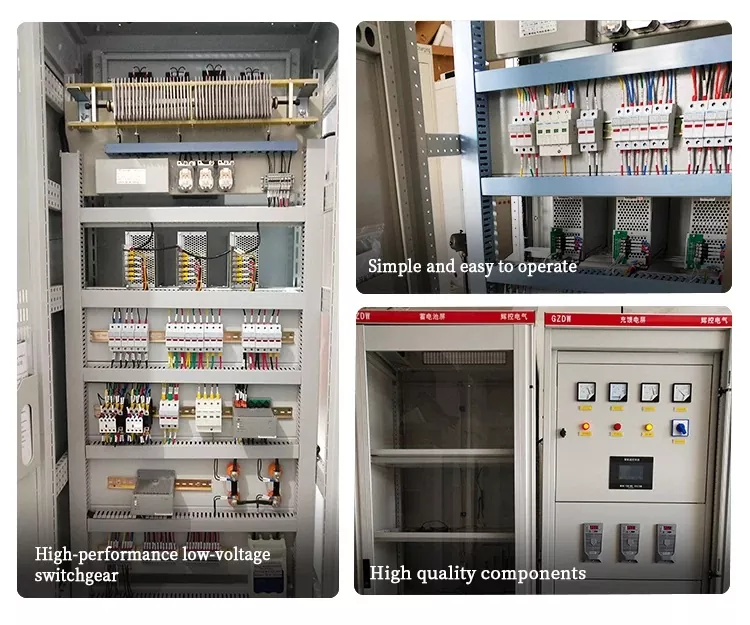

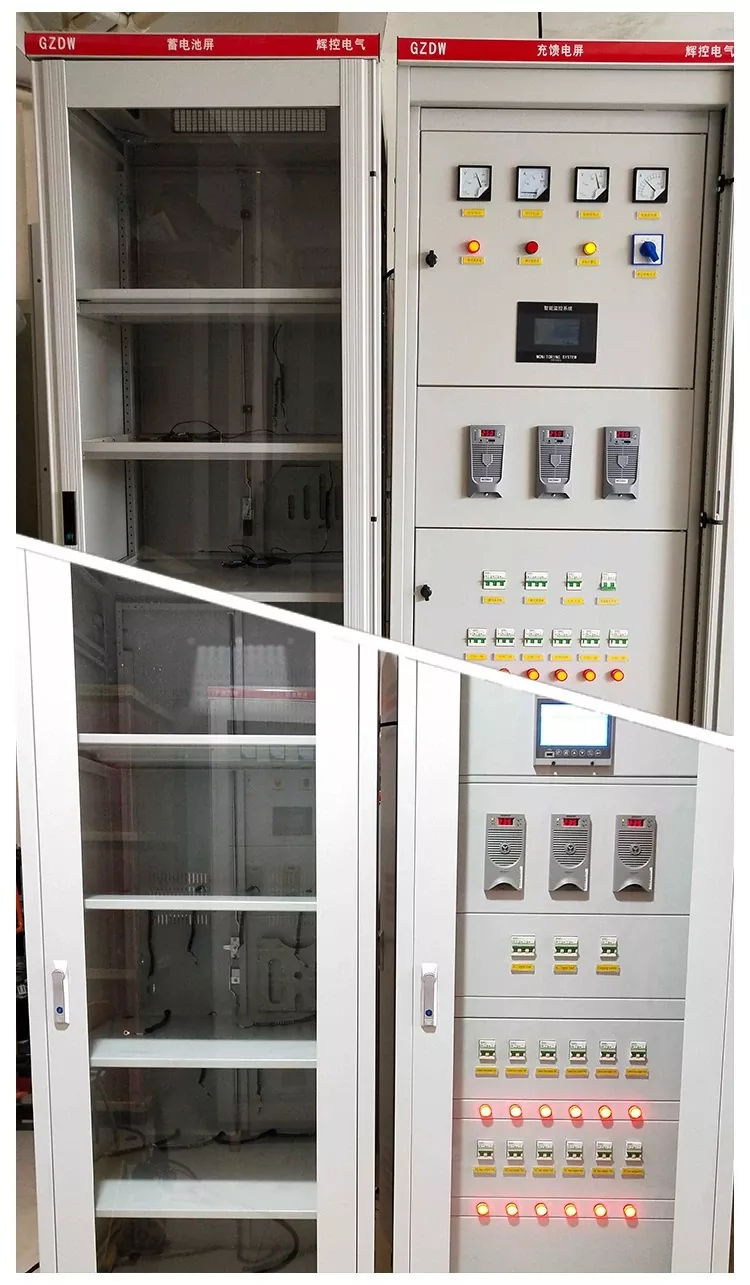

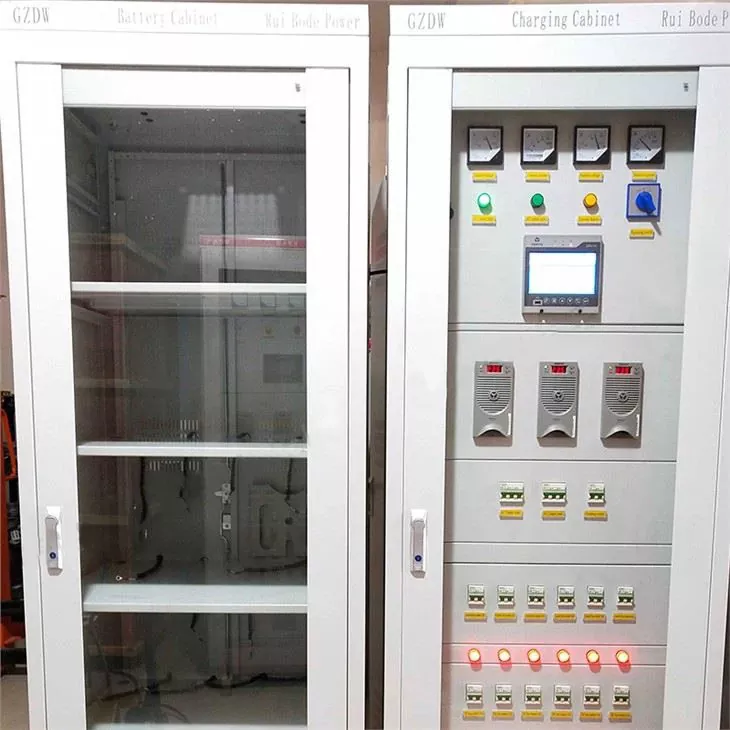

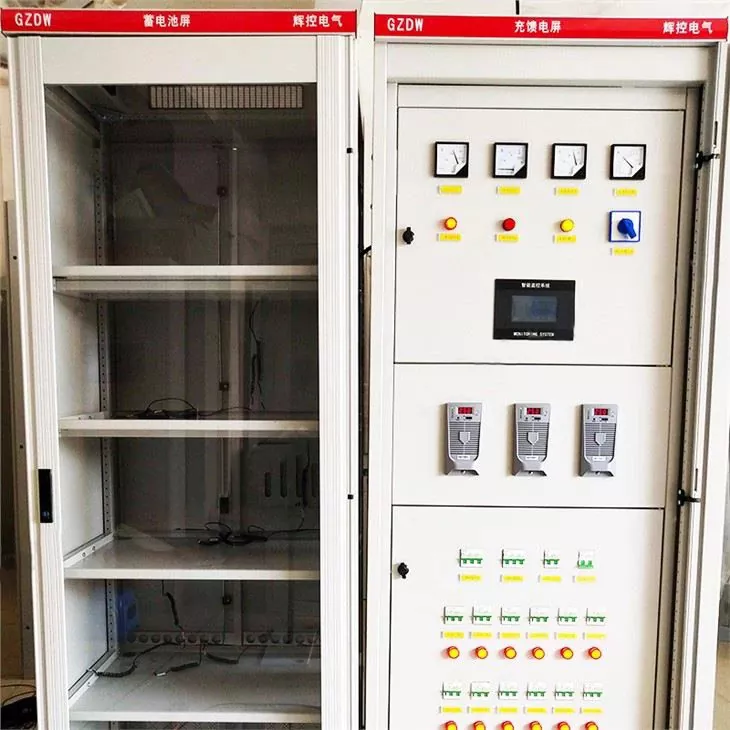

Produkt ægte skud

FAQ

Kan din virksomhed tilpasse produkter i henhold til mine krav?

Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.



Hvad er din hurtigste leveringstid?

Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.


Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
