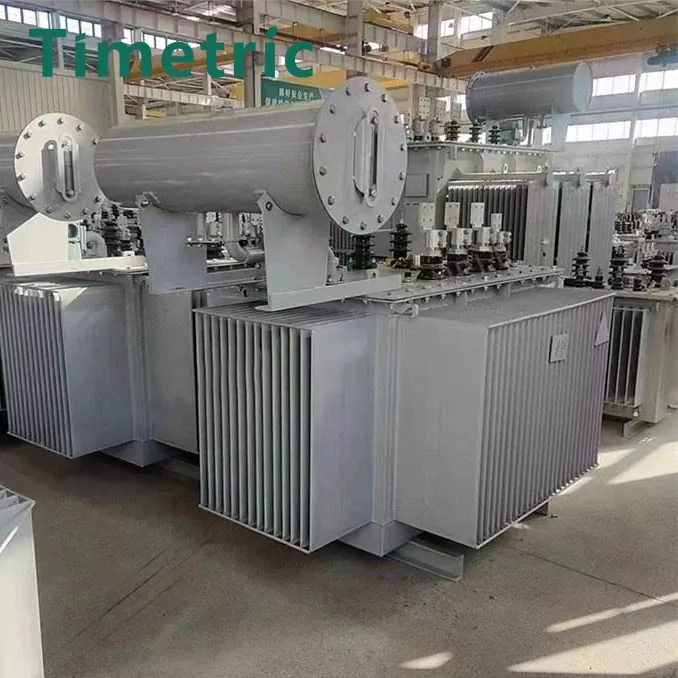

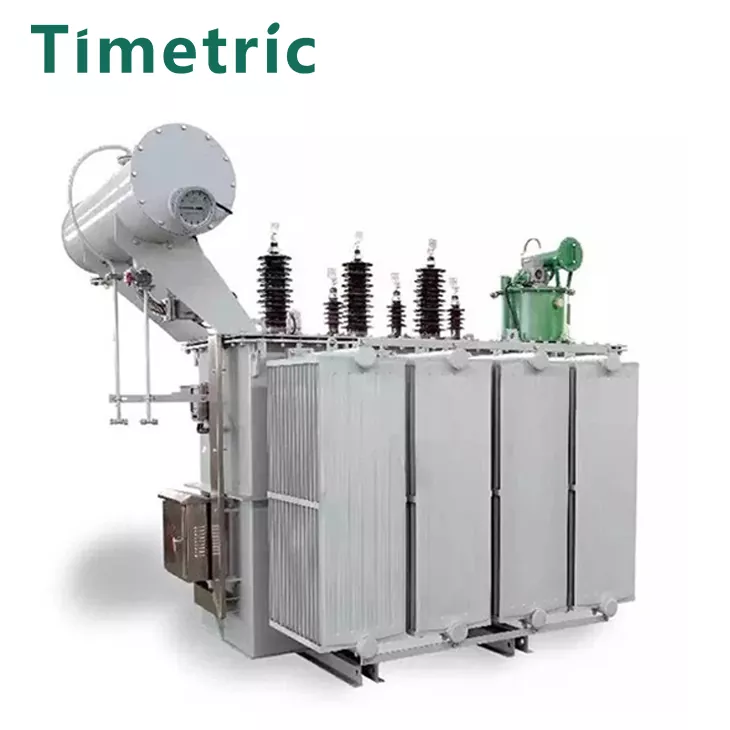

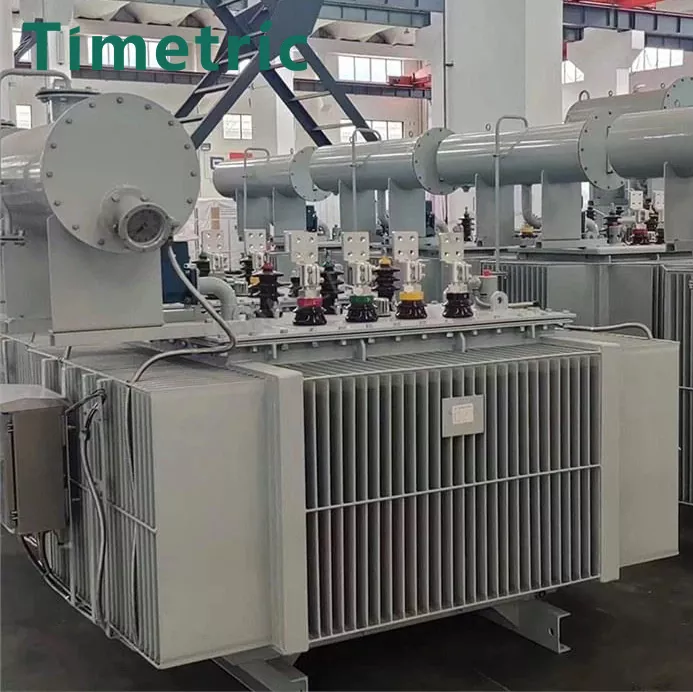

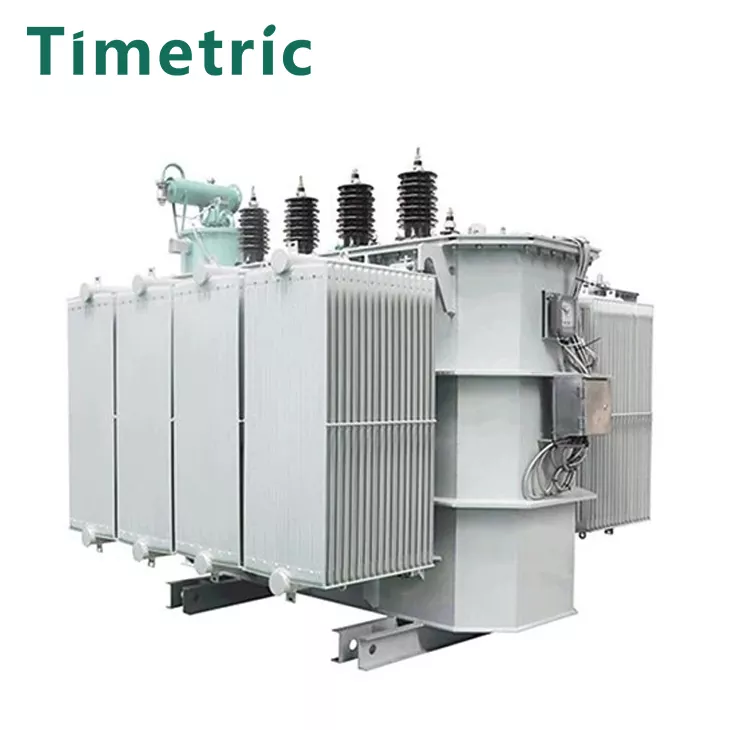

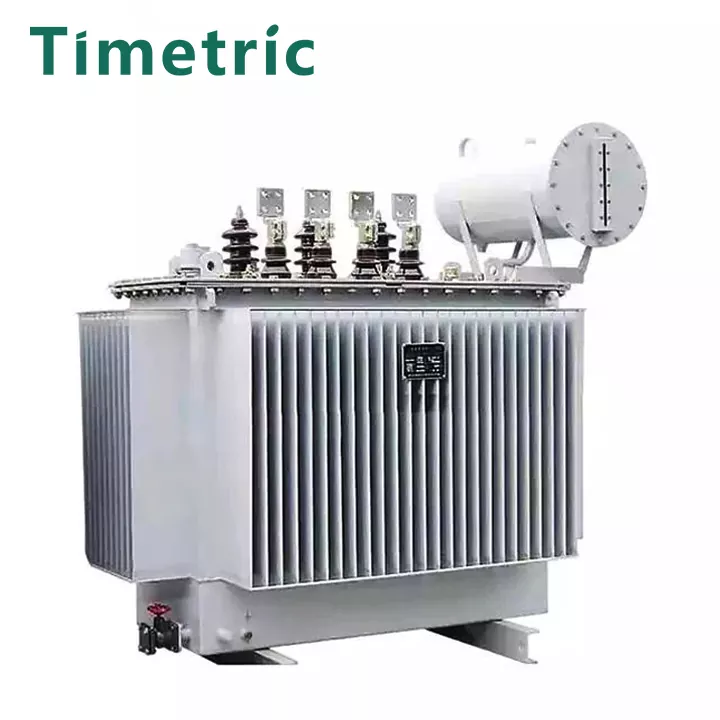

Højspændingseffekttransformator
  • HøjspændingseffekttransformatorHøjspændingseffekttransformator
  • HøjspændingseffekttransformatorHøjspændingseffekttransformator
  • HøjspændingseffekttransformatorHøjspændingseffekttransformator
  • HøjspændingseffekttransformatorHøjspændingseffekttransformator
  • HøjspændingseffekttransformatorHøjspændingseffekttransformator

Højspændingseffekttransformator

Højspændingseffekttransformator produceret af Timetric Electric er en statisk elektrisk enhed, der bruges til at konvertere en bestemt værdi af vekselstrømsspænding (strøm) til en anden eller flere forskellige værdier af spænding (strøm) med den samme frekvens. En statisk enhed med to eller flere viklinger for at transmittere elektrisk energi, med samme frekvens, konverterer vekselstrømsspændingen og strømmen af ​​et system til spænding og strøm af et andet system gennem elektromagnetisk induktion, normalt med forskellige værdier af disse strømme og spændinger.

Send forespørgsel

Produkt beskrivelse

Højspændingseffekttransformatoren produceret af Timetric Electric er en enhed, der bruges til at konvertere en bestemt værdi af vekselstrømsspænding (strøm) til en anden eller flere forskellige værdier af spænding (strøm) med den samme frekvens. Når AC føres gennem den primære vikling, genereres en vekslende magnetisk flux. Den vekslende magnetiske flux inducerer en AC -elektromotorisk kraft i den sekundære vikling gennem magnetisk ledning af jernkernen. Niveauet for den sekundære inducerede elektromotoriske kraft er relateret til antallet af sving i de primære og sekundære viklinger, det vil sige, at spændingen er proportional med antallet af sving. Hovedfunktionen er at transmittere elektrisk energi, så den nominelle kapacitet er dens vigtigste parameter. Den nominelle kapacitet er en konventionel værdi, der repræsenterer magten. Det er en karakterisering af størrelsen på den transmitterede elektriske energi, udtrykt i KVA eller MVA. Når den nominelle spænding påføres transformeren, bruges den til at bestemme den nominelle strøm, der ikke overstiger temperaturstigningsgrænsen under specificerede betingelser. Den mere energibesparende effekttransformator er den amorfe Alloy Core Distribution Transformer, hvis største fordel er, at tabsværdien uden belastning er ekstremt lav. Hvorvidt værdien uden belastning kan garanteres i sidste ende er det centrale spørgsmål, der skal overvejes i hele designprocessen. Når man arrangerer produktstrukturen, ud over at overveje, at selve den amorfe legeringskerne ikke påvirkes af eksterne kræfter, skal de karakteristiske parametre for den amorfe legering også være nøjagtigt og rimeligt valgt under beregningen.

Hoved tekniske parametre

 30-2500kva 6-11kV olie-nedbrød transformer

Bedømt kapacitet
(KVA)

Spændingskombination

Vector Group

No-Load tab (W)

Belastningstab

No-Load strøm (%)

Kortslutningsimpedans (%)

Højspænding (kV)

Tapping Range

Lav spænding (KV)

30















11

10.5

10

6.3

6

















± 5%

± 2 × 2,5%



















0.4

















Dyn

11 eller

Yyn0

130

630

2.1











4

50

170

910

2.0

63

200

1090

1.9

80

250

1310

1.8

100

290

1580

1.6

125

340

1890

1.5

160

400

2310

1.4

200

480

2730

1.3

250

560

3200

1.2

315

670

3830

1.1

400

800

4520

1.0

500

960

5410

1.0

630

1200

6200

0.9





4.5

800

1400

7500

0.8

1000

1700

10300

0.7

1250

1950

12000

0.6

1600

2400

14500

0.6

2000

2850

19500

0.6

5

2500

3000

21200

0.6

5

Arbejdsmiljø :

TimeTric Electric High Voltage Power Transformer Brug miljø:

‌1. Temperaturkrav‌: Driftstemperaturen for højspændingstransformatoren har en direkte indflydelse på dens ydeevne. Generelt skal transformerens omgivelsestemperatur være mellem -30 ° C og 40 ° C. Overskridelse af dette interval vil påvirke den normale drift af transformeren, især i kolde eller varme miljøer, isoleringsmaterialerne og kølesystemet i transformeren kan blive påvirket, hvilket resulterer i udstyrsskade eller ustabil drift‌. Derudover skal temperaturgrænsen for den tørtype-transformer også bemærkes. Den maksimale tilladte temperatur for transformeren ved anvendelse af F-klasse isoleringsmateriale er 155 ° C, og den maksimale tilladte temperatur for transformeren ved anvendelse af H-klasse isoleringsmateriale er 180 ° C‌.

2. Fugtighedskrav‌: Transformatorens omgivelsesfugtighed er også en vigtig faktor. Et miljø med høj luftfugtighed kan let forårsage fugt på overfladen og interne isoleringsmaterialer på udstyret og derved reducere isoleringsydelsen og øge udstyrets svigthastighed. Derfor bør transformerens omgivelsesfugtighed generelt kontrolleres under 85%.

3. Højdebehov‌: Højden påvirker også transformerens drift. Generelt, når højden overstiger 1.000 meter, vil isoleringsydelsen falde på grund af faldet i lufttryk, og design og materialevalg af transformeren skal justeres i overensstemmelse hermed for at sikre dens normale drift‌. 4. Krav til luftkvalitet: Transformatorens omgivende luftkvalitet skal også være god for at undgå erosion og forurening af udstyret ved skadelige gasser, støv osv. Især i industrielle områder eller steder med alvorlig forurening, der skal træffes tilsvarende beskyttelsesforanstaltninger for at sikre en stabil drift af transformeren.

5. Andre miljøfaktorer: Transformatoren skal installeres på et sted uden åbenlyst rystelse eller påvirkningsvibration, og der skal ikke være nogen gas og støv i mediet, der er tilstrækkelig til at korrodere metallet og skade isoleringen. Derudover skal transformeren også være udstyret med lynbeskyttelse, brandbeskyttelse, anti-tyveri og andre beskyttelsesforanstaltninger for at beskytte udstyret og reducere virkningen af ​​eksterne faktorer.

Funktioner og fordele ved transformere

Effekttransformatorer er det vigtigste udstyr til kraftoverførsel og distribution i kraftsystemer. Strømtransformatorer reducerer hovedsageligt højspænding af strømnettet til en spænding på 6000 volt (V) eller 380 volt (V), der kan bruges direkte til at levere strøm til elektrisk udstyr.

Hvis der forekommer en overbelastning eller kortslutning inde i transformeren, vil det isolerende materiale eller isolerende olie nedbrydes, udvide og endda forgas på grund af høj temperatur eller elektriske gnister, hvilket får transformatorens indre tryk til at øge skarpt, hvilket kan medføre, at transformatoren skal eksplodere, en stor mængde isolerende olie til at sprøjte ud og forbrænde, og oliestrømmen yderligere øger risikoen for brand.


Under drift skal der rettes opmærksomhed på forebyggelse af brand og eksplosion:

(1) Overbelast ikke drift: langvarig overbelastningsdrift vil få spolen til at varme op, isoleringen til gradvist ældes og forårsager en kortslutning.

(2) Kontroller regelmæssigt kvaliteten af ​​den isolerende olie: oliekvaliteten skal testes regelmæssigt, og ukvalificeret olie skal udskiftes i tide, eller andre foranstaltninger skal træffes.

(3) Forhindre transformerens kerneisolering i aldring og skade. Langvarig opvarmning af kernen forårsager aldring af isolering.

(4) forhindre isoleringen i at blive beskadiget på grund af skødesløs vedligeholdelse. Hvis der findes ridser eller skader, skal de håndteres i tide.

(5) Sørg for, at ledningerne er i god kontakt. Dårlig kontakt vil forårsage lokal overophedning.

(6) Forhindre lynnedslag, da transformeren kan brænde ud på grund af isoleringsopdeling.

(7) Kortslutningsbeskyttelse: Hvis der opstår en kortslutning i transformerspolen eller belastningen, kan transformeren brænde ud, hvis beskyttelsessystemet mislykkes, eller beskyttelsesindstillingen er for stort. Derfor bør pålidelig kortslutningsbeskyttelse installeres.

(8) God grundbeskyttelse.

(9) Ventilation og afkøling: Hvis transformatorens spiraltråd er klasse A -isolering, er dens isolering hovedsageligt papir og bomuldsgarn. Isoleringslivet reduceres med ca. halvdelen for hver 8 ° C stigning i temperaturen. Transformatoren fungerer ved en normal temperatur under 90 ° C og har et liv på ca. 20 år. Hvis temperaturen stiger til 105 ° C, er livet 7 år. Når transformeren er i drift, skal god ventilation og afkøling opretholdes.

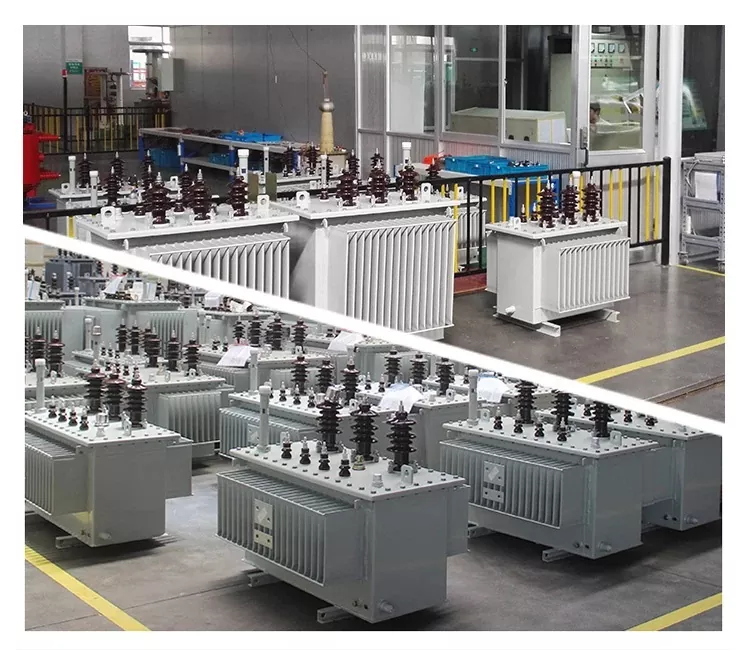

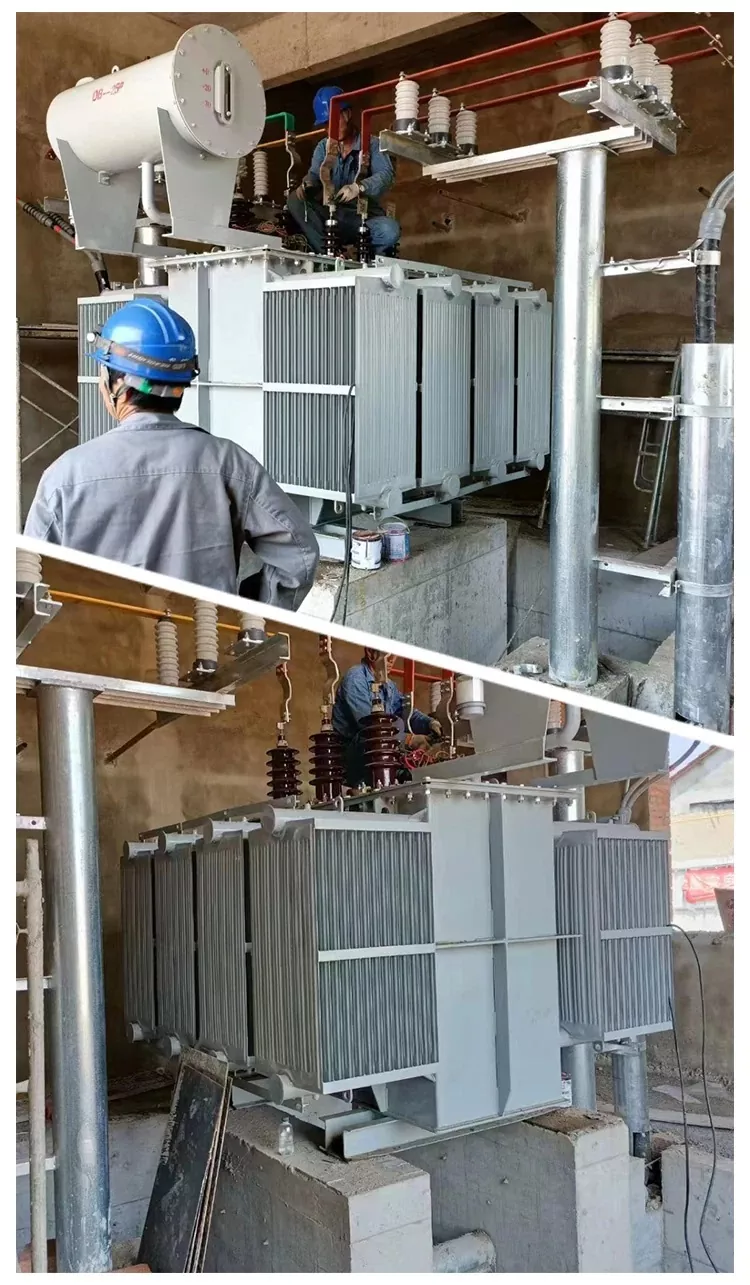

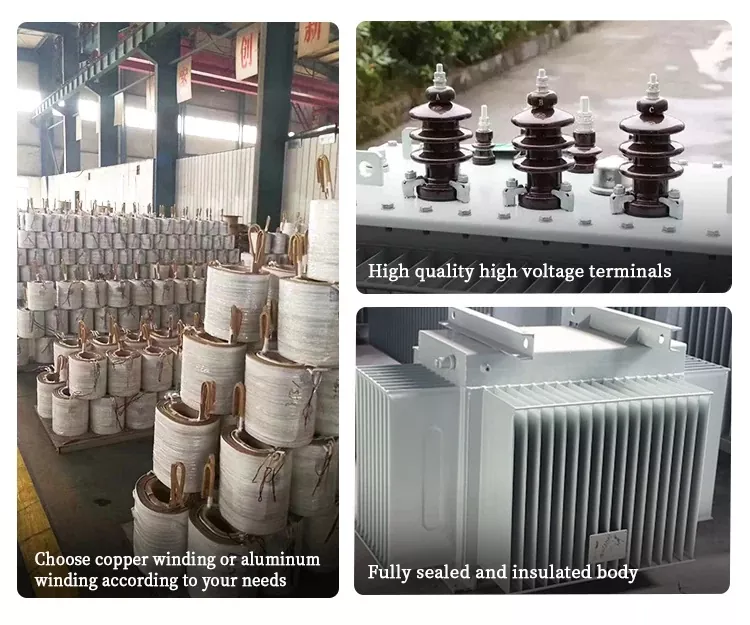

Produkt ægte skud


FAQ

Kan din virksomhed give tilpasset højspændingseffekttransformator?

Giv naturligvis alle kravene i den olie-nedbrydende transformer så meget som muligt, såsom: spænding, kapacitet, spændingsforhold, frekvens, produktapplikationsområde, kølemetode osv.


Hvad er din hurtigste leveringstid?

Under normale omstændigheder accepterer vi kundeforespørgsler, kommunikerer og bekræfter de specifikke parametre for den olieudmålede transformer, og den faktiske produktionstid bestemmes i henhold til købsmængden.

Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.


Hot Tags: Højspændingseffekttransformator, Kina, leverandører, producenter, fabrik, engros, pris

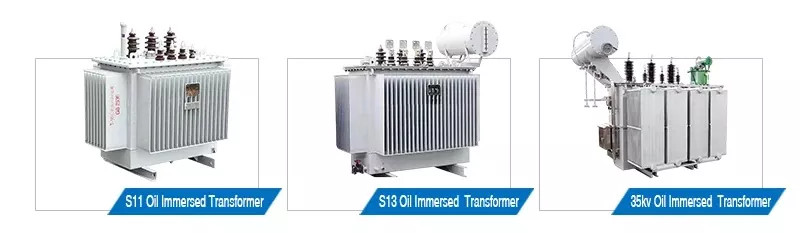

Relateret kategori
