Indendørs 10 kV amorf legering af tørtype-transformer
  • Indendørs 10 kV amorf legering af tørtype-transformerIndendørs 10 kV amorf legering af tørtype-transformer
  • Indendørs 10 kV amorf legering af tørtype-transformerIndendørs 10 kV amorf legering af tørtype-transformer
  • Indendørs 10 kV amorf legering af tørtype-transformerIndendørs 10 kV amorf legering af tørtype-transformer

Indendørs 10 kV amorf legering af tørtype-transformer

Den indendørs 10 kV amorfe legering af tørtype-transformator produceret af Timetric Electric udvikler sig til specielle transformatorer og flerbruksfelter såsom kraftværkertransformatorer, excitationstransformatorer, metro-trækkraft-ensrettertransformatorer, høje strømforsyningstransformatorer, atomkraftværker, skibe og olieplatforme og er forpligtet til at blive de mest professionelle transformator-løsning.

Send forespørgsel

Produkt beskrivelse

Indendørs 10 kV amorfe legering af tørtype-transformer produceret af tidskærende elektrisk er vidt brugt i lokal belysning, højhuse, lufthavne, dokker, CNC-maskiner og udstyr og andre steder. Kort sagt, tør-type transformatorer henviser til transformere, hvis kerner og viklinger ikke er nedsænket i isolerende olie.

Kølemetoderne er opdelt i naturlig luftkøling (AN) og tvungen luftkøling (AF). Når transformeren naturligt afkøles, kan den fungere kontinuerligt i lang tid ved den nominelle kapacitet. Når tvungen luftkøling, kan transformerudgangskapaciteten øges med 50%. Det er velegnet til intermitterende overbelastningsdrift eller overbelastning af nødsituation; Da belastningstabet og impedansspændingsstigning under overbelastning er stor, er det i en ikke-økonomisk driftstilstand, så det skal ikke være i langvarig kontinuerlig overbelastningsdrift.

Strukturel ydeevne:

⑴ Solid isolering indkapslet vikling

⑵ UNENCAPSULERED WINCING

Vikling: Af de to viklinger er den med højere spænding den højspændingsvikling, og den med lavere spænding er den lave spændingsvinding.

Fra den relative placering af høje og lavspændingsvindinger kan højspænding opdeles i koncentrisk type og overlappende type.

Koncentrisk vikling er enkel og let at fremstille, og denne struktur er vedtaget.

Overlappende type bruges hovedsageligt til specielle transformere.

Viklingsform

⑴ vikling;

⑵ Epoxyharpiks plus kvarts sandfyldning og hældning;

⑶ Glasfiberforstærket epoxyharpiks hældning (dvs. tynd isoleringsstruktur);

⑷ Multi-strand glasfiber imprægneret epoxyharpiks vikling (generelt 3 bruges, fordi det effektivt kan forhindre, at hældende harpiks revner og forbedrer pålideligheden af ​​udstyret).

Højspændingsvikling

Vedtager generelt flerlags cylindrisk eller flerlags segmenteret struktur.

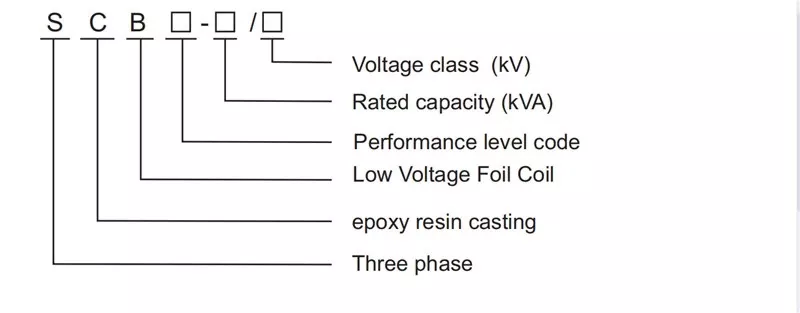

Modelbeskrivelse

Hoved tekniske parametre

SCB10-serie 10 kV Ikke-excitationsspænding Regulering af tør-type effekttransformator


Bedømt kapacitet

(KVA)



Spændingskombination

Gruppetiket

No-Load tab (W)

Lastetab (W)

No-Load strøm (%)

Kortslutningsimpedans (%)

Høj (KV)

Lav (kv)

30

6

6.3

10

10.5

11

0.4

Dyn11 eller Yyn0

190

710

2

4

50

270

1000

2

80

370

1380

1.5

100

400

1570

1.5

125

470

1850

1.3

160

540

2130

1.3

200

620

2530

1.1

250

720

2760

1.1

315

880

3470

1

400

980

3990

1

500

1160

4880

1

630

1340

5880

0.85

6

800

1520

6960

0.85

1000

1770

8130

0.85

1250

2090

9690

0.85

1600

2450

11730

0.85

2000

3050

14450

0.7

2500

3600

17170

0.7

Arbejdsmiljø :

Indendørs 10 kV amorf legering af tørstype Transformer Produceret brugsmiljø:

1,0 - 40 (℃), relativ fugtighed <70%;

2. højde: højst 2500 meter;

3. Undgå eksponering for regn, fugt, høj temperatur, høj varme eller direkte sollys. Varmeafledningsventilerne skal være mindst 40 cm væk fra omgivende genstande;

4. Undgå at arbejde på steder med ætsende væsker eller gasser, støv, ledende fibre eller metalspån;

5. Undgå at arbejde på steder med vibrationer eller elektromagnetisk interferens;

6. Undgå langvarig omvendt opbevaring og transport, og undgå stærk indflydelse.

Funktioner og fordele ved transformere

Funktioner og fordele ved indindoor 10 kV amorf legering Tørtype-transformer produceret:



Fordi tør-type transformatorer har fordelene ved stærk kortslutningsmodstand, arbejdsbelastning med lav vedligeholdelse, høj driftseffektivitet, lille størrelse og lav støj, bruges de ofte på steder med høj ydeevne krav som brandforebyggelse og eksplosionsforebyggelse.

1. sikkert, brandsikkert, forureningsfrit og kan betjenes direkte i belastningscentret;

2. vedtagelse af indenlandsk avanceret teknologi, høj mekanisk styrke, stærk kortslutningsmodstand, lille delvis udladning, god termisk stabilitet, høj pålidelighed og lang levetid;

3.. Lavt tab, lav støj, åbenlyst energibesparende effekt og vedligeholdelsesfri;

4. god varmeafledning ydeevne, stærk overbelastningskapacitet og kan øge kapacitetsdriften, når den tvang luftkøling;

5. God fugtbesikker præstation, der er egnet til drift i høj luftfugtighed og andre barske miljøer;

6. Transformere af tør-type kan udstyres med et komplet temperaturdetekterings- og beskyttelsessystem. Det intelligente signal temperaturstyringssystem kan automatisk registrere og vise driftstemperaturen for hver trefaset vikling, automatisk starte og stoppe ventilatoren og have alarm, snuble og andre funktionsindstillinger;

7. Lille størrelse, let vægt, lille fodaftryk og lave installationsomkostninger.

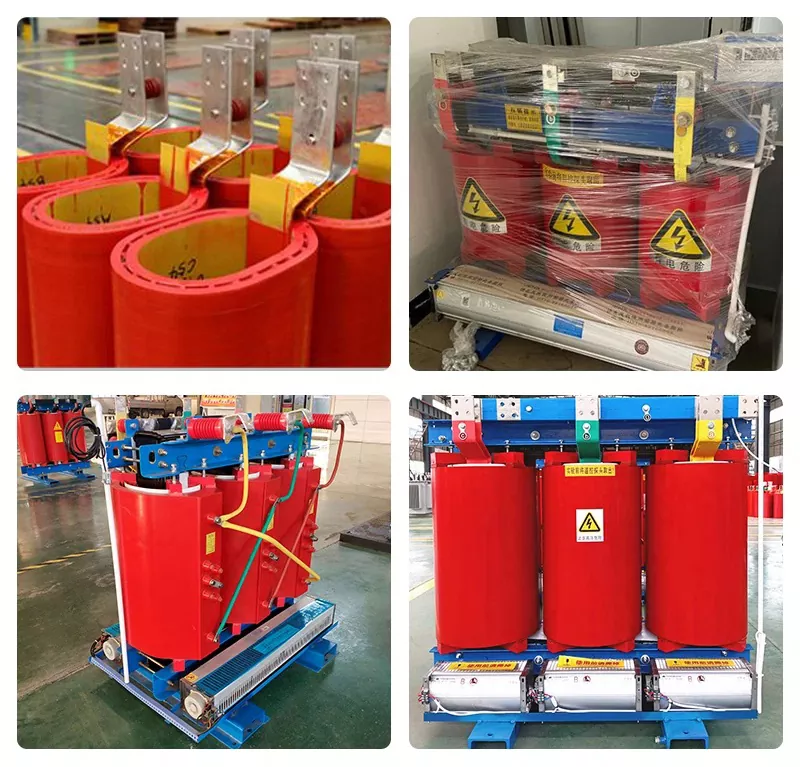

Produkt ægte skud

FAQ

Kan din virksomhed tilbyde tilpassetIndoor 10 kV amorf legering af tørtype-transformer produceret?

Giv naturligvis alle kravene i den olie-nedbrydende transformer så meget som muligt, såsom: spænding, kapacitet, spændingsforhold, frekvens, produktapplikationsområde, kølemetode osv.


Hvad er din hurtigste leveringstid?

Under normale omstændigheder accepterer vi kundeforespørgsler, kommunikerer og bekræfter de specifikke parametre for den olieudmålede transformer, og den faktiske produktionstid bestemmes i henhold til købsmængden.

Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
