Indendørs lukket strømfordelingsskab XL-21
  • Indendørs lukket strømfordelingsskab XL-21Indendørs lukket strømfordelingsskab XL-21
  • Indendørs lukket strømfordelingsskab XL-21Indendørs lukket strømfordelingsskab XL-21
  • Indendørs lukket strømfordelingsskab XL-21Indendørs lukket strømfordelingsskab XL-21
  • Indendørs lukket strømfordelingsskab XL-21Indendørs lukket strømfordelingsskab XL-21
  • Indendørs lukket strømfordelingsskab XL-21Indendørs lukket strømfordelingsskab XL-21

Indendørs lukket strømfordelingsskab XL-21

Timetrisk elektrisk indendørs lukket strømfordelingsskab XL-21 er velegnet til strømfordeling og belysningsfordeling i industrielle og civile bygninger med AC-frekvens på 50Hz, spænding på 500V og nedenfor, trefaset firetråds kraftsystem. Det er også velegnet til at gøre forskellige motorstartere, herunder fuldspændings direkte starter, fuld-digital kontrol blød starter, auto-koblingsstorstarter, star-delta-starter, multi-speed motorstarter osv. Der er snesevis af primærlinjetal numre eller afledte skema til valg, med en lang række anvendelser.

Send forespørgsel

Produkt beskrivelse

Timetrisk elektriskIndendørs lukket strømdistributionsskab XL-21 (21 kabinet for kort), "XL" -serien inkluderer også XL-20 (20 kabinet), XL-28 (28 kabinet) osv. Forskellen mellem dem er de forskellige spændinger i kabinetterne. Ved at tage det 21 kabinet som eksempel er spændingen ofte ikke mere end 500V.

"XL" -serien kaldes et magtskabIndendørs lukket strømdistributionsskab XL-21, som faktisk kan betragtes som en stor distributionsboks, der ofte bruges i terminalkredsløb.


Forskellen mellem det og andre kabinettyper er, at det er en stor distributionsboks på grund af følgende grunde:

1. den vigtigste busbar er ikke fast;

2.. Isoleringsknivafbryderen åbnes fremad;

3.. Det er kun ansvarligt for den nedre endebelastning og belastes kun vedligeholdelsesbelastningen.

Det er velegnet til kraftværker og industrielle og minedriftsvirksomheder, trefaset tre-tråd, trefaset firetråd og trefaset femtrådssystemer med vekselstrømsspænding på 500V og nedenfor, til strømbelysning og strømfordeling. Det er også velegnet til at gøre forskellige motorstartere, herunder fuldspændings direkte starter, fuld-digital kontrol blød starter, auto-koblingsstepter, star-delta-starter, multi-speed motorstarter osv.

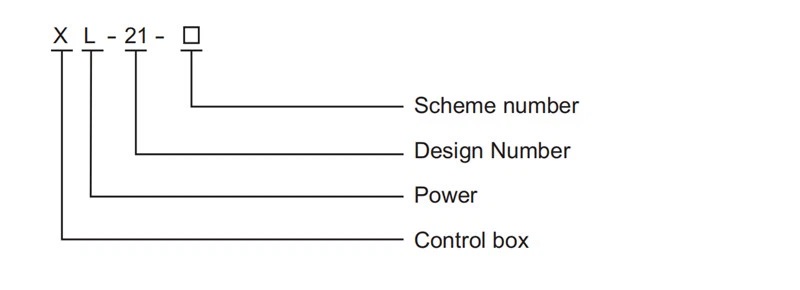

Modelbeskrivelse

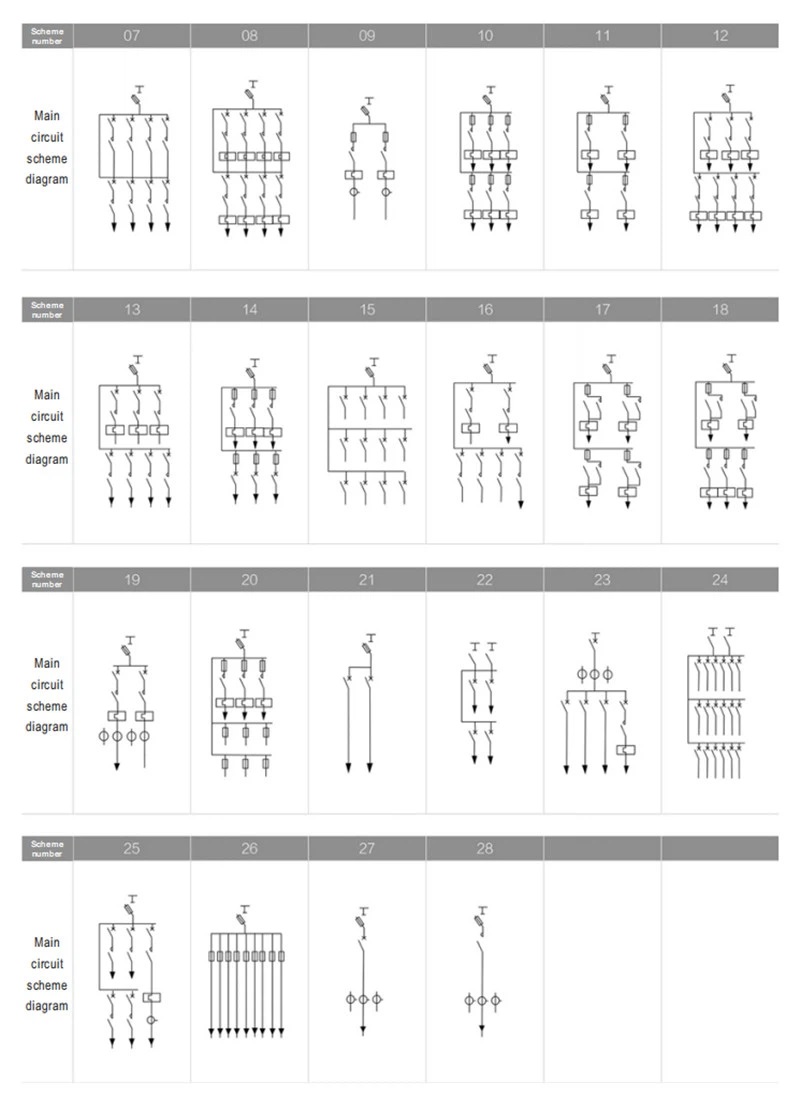

Hoved tekniske parametre

Tekniske parametre for hovedudstyret

Knivfusionskombinationskontakt


Modelnummer Bedømt strøm (a) Smeltstrømsvurdering (a) Bemærkning
HR3-400/34 400 150.200.250.300.350.400 Der er ingen smelte, når man installerer isoleringsbladet


Nuværende transformer


Modelnummer Bedømt strøm (a) Sekundær strøm (a) Bemærkning
LM-0.5 75、100、150、200、300、600 5


Sikring


Modelnummer Sikring Sikringsstrømsvurdering (a) Bemærkning
RL1-15 15 2,4,5,6,10,15
RL1-60 60 20,25,30,35,40,50,60
RL1-100 100 30,40,50,60,80,100
RL1-200 200 80.100.120.150.200
RL1-400 400 150.200.250.300.350.400

Struktur og monteringsdimensioner

Arbejdsmiljø :

Brug af miljøkrav Of Timetric ElectricIndoor lukket strømfordelingsskab XL-21, fugtighed, højde, luftkvalitet og andre aspekter.‌

1. Omgivelsestemperatur: -50 ° C ~ +40 ° C, gennemsnitstemperaturen inden for 24 timer må ikke overstige +36 ° C;

2. Højde: Ikke mere end 2000 m;

3. Relativ fugtighed: Ikke mere end 50%, når den omgivende luftfugtighed er +40 ° C; Ved lavere fugtighed kan der være en højere relativ fugtighed (f.eks. 90% ved +20 ° C), og moderat kondens er tilladt i betragtning af temperaturændringen.



Hældningen mellem det lodrette plan og udstyret må ikke overstige 5 °. Udstyret skal installeres et sted uden svær vibration, påvirkning eller korrosion.

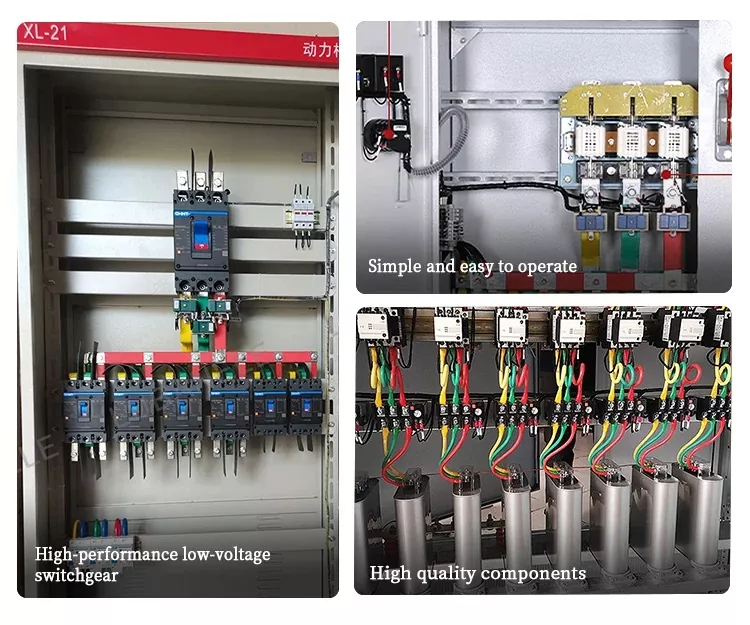

Fordele og funktioner ved switchgear

De vigtigste funktioner og fordele af timetrisk elektrisk indlægget lukket strømfordelskab XL-21 inkluderer følgende aspekter:



1. høj pålidelighed: Brug elektriske komponenter af høj kvalitet for at sikre pålidelighed og lang levetid.

2. Fremragende anti-elektromagnetisk interferensevne til at sikre systemstabilitet.

3. Fleksibelt design: Modulært design tillader let ekspansion og vedligeholdelse, og der opnås fleksibel konfiguration.

4. flere indløbs- og udløbsmuligheder, inklusive top- og nederste post, for at imødekomme forskellige installationskrav på stedet.

5. Sikkerhed: Udstyret med omfattende beskyttelsesenheder, herunder overbelastning, kortslutning og lækagebeskyttelse for at sikre sikkerhed.

6. Skallen er lavet af højstyrke koldvalset stålplade, og overfladen sprøjtes for at opnå IP30 eller højere beskyttelsesniveau, hvilket effektivt forhindrer påvirkningen af ​​det ydre miljø på de interne komponenter.

7. Let at betjene: Rimelig panellayout, placeringen af ​​forskellige switches, indikatorlys og instrumenter er med et øjeblik klart, og operationen er enkel.

8. Klare markeringer og driftsinstruktioner hjælper brugerne hurtigt med at blive fortrolige.

9. Effektiv varmeafledning: Kombiner naturlig ventilation og tvungen ventilation for at sikre effektiv varmeafledning under drift med høj belastning. Det interne kabinetlayout sikrer glat luftstrøm og forhindrer overophedning.

10. Miljøbeskyttelse og energibesparelse: Brug komponenter med lav effekt til at reducere energiforbruget i tråd med moderne grønne miljøbeskyttelsesbegreber.

Lav støj, stabil drift og minimal påvirkning af miljøet.

11. Intelligens: Valgfrit intelligent overvågningssystem til realtidsovervågning og registrering af parametre såsom strøm, spænding og strøm. Støtt fjernovervågning og styring for at forbedre systemets intelligens.

12. Nem vedligeholdelse: Modulær design, let udskiftning og reparation, reducering af nedetid.

Giv detaljeret teknisk support og eftersalgsservice for at sikre langsigtet stabil drift. |

13. Omkostningseffektivitet: Rimelig design og fremragende omkostningskontrol, hvilket giver høj omkostningsydelse.

14. Velegnet til projekter af forskellige budgetter, der leverer økonomiske og praktiske strømdistributionsløsninger.

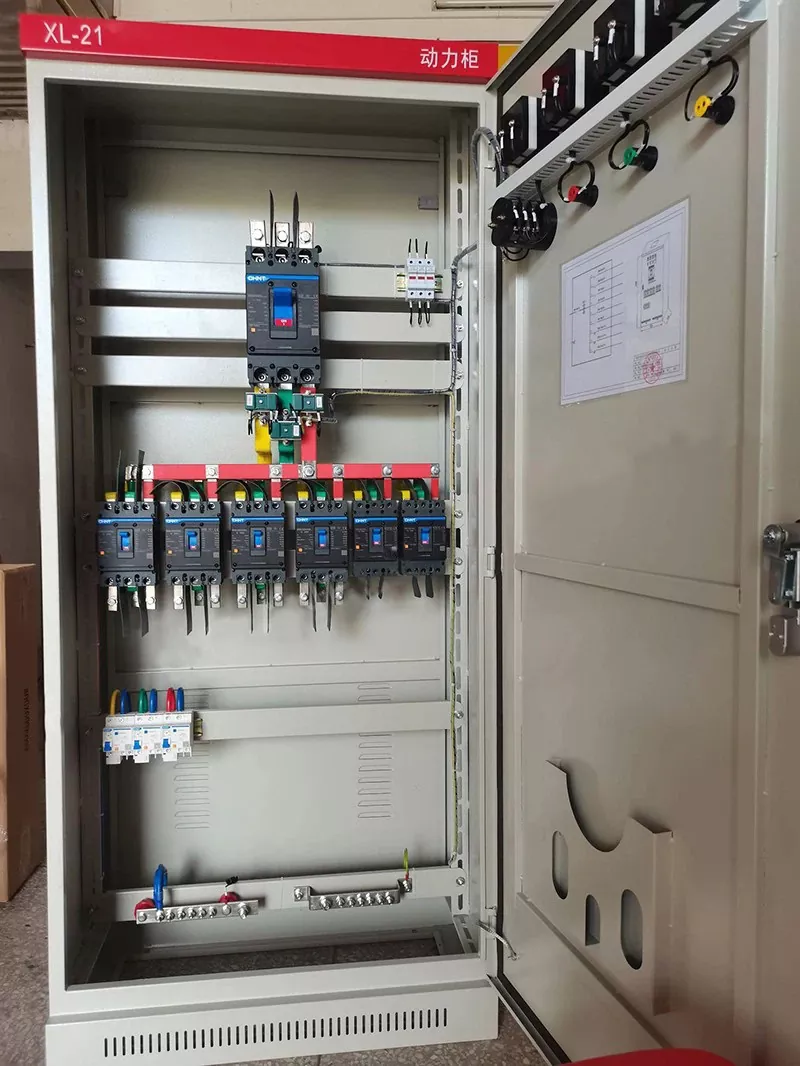

Produkt ægte skud

FAQ

Producerer du din mellemspændings- og lavspændingsafbrydere internt?

Ja, vores firma producerer og tilpasses uafhængigt af forskellige switchskabe med et modent teknisk team og god pre-salg service.


Hvad er din hurtigste leveringstid?

Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.

Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
