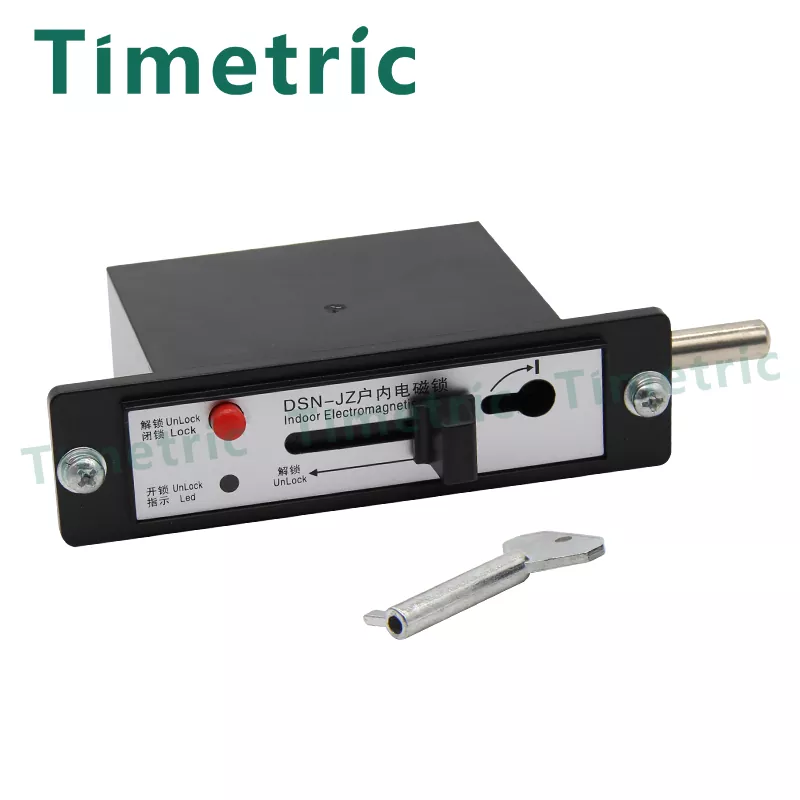

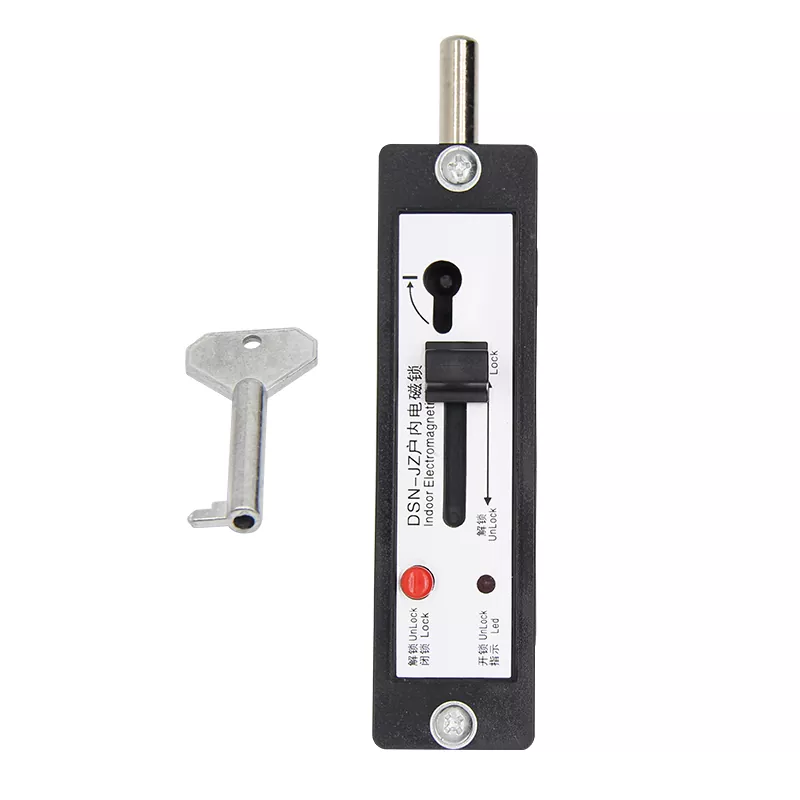

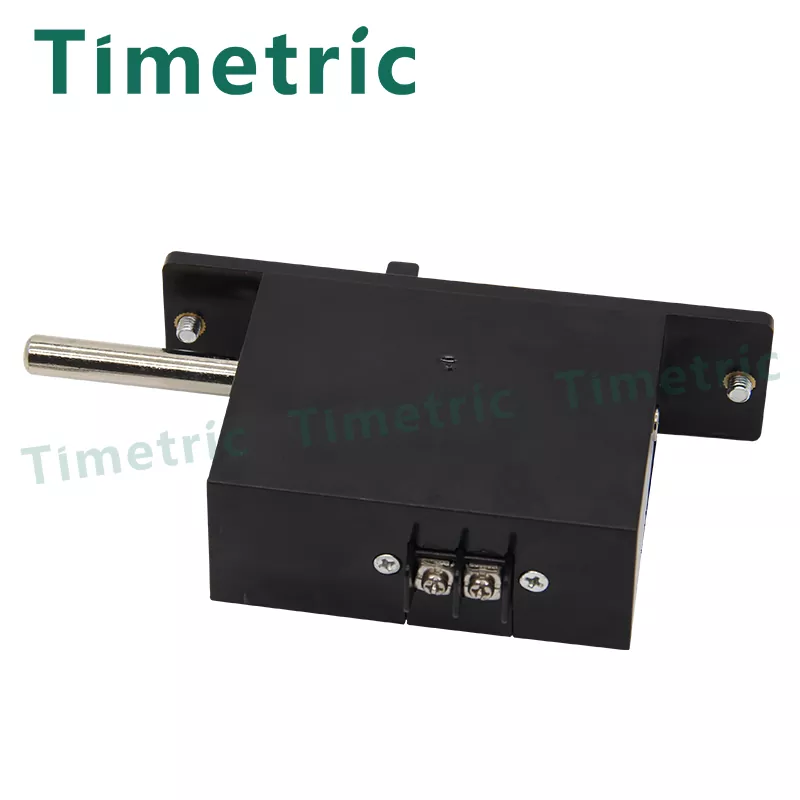

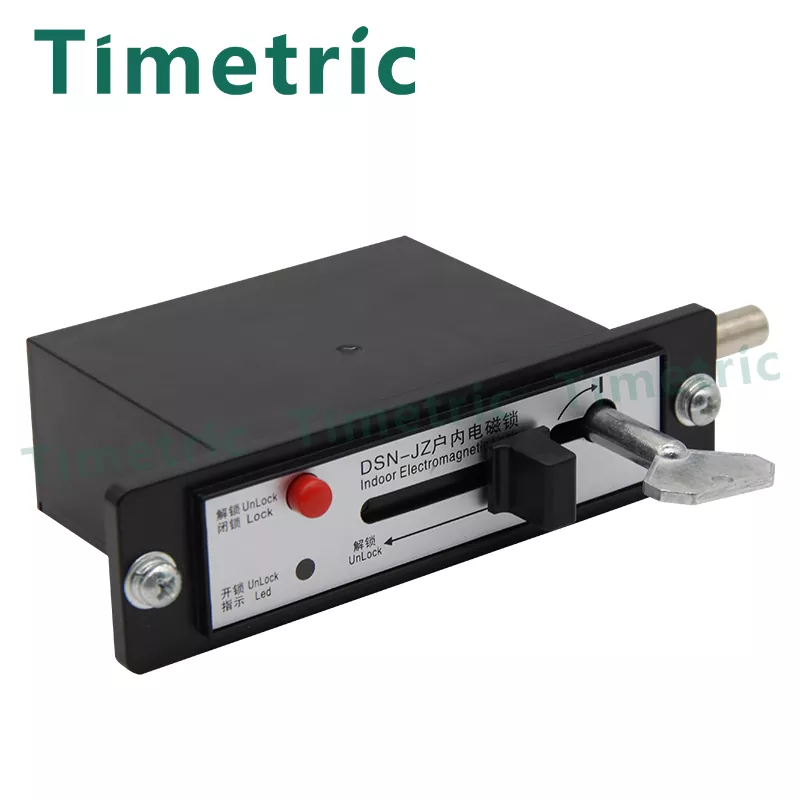

Indendørs DSN 48V Koblingslås

Funktioner af indendørs DSN 48V koblingslås Den indendørs elektromagnetiske lås er en sammenlåsningsanordning til elektroniske kontrolmekanismer for at forhindre fejlbetjening af højspændingskoblingsapparater. Det er hovedsageligt velegnet til de forreste og bageste skabsdøre på indendørs højspændingsanlæg, isoleringsafbrydere, afbrydere, jordledninger og andre dele, der skal låses for at opnå sammenlåsning for at forhindre fejlbetjening. Du kan være sikker på at købe Indendørs DSN 48V Switchgear Lock fra vores fabrik, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering.

Send forespørgsel

Produkt beskrivelse

Indendørs mellemspændingskobling - indendørs elektromagnetisk lås

Installationsproces

Fjern M5-møtrikken, fjederskiven og den flade skive fra panelmonteringsskruen.
Indfør låselegemets boltside gennem skabslågeåbningen udefra. Drej låselegemet for at flugte monteringsskruen med 60 mm-hullet på skabslågen, og sikre en plan og plan pasform mellem låsen og skabets dørpaneler.
Saml den flade skive, fjederskive og M5-møtrik på låsepanelets M5-skrue inde i skabsdøren. Spænd M5-møtrikken godt fast.

Brugsvejledning

(1)Normal drift

en. Tryk på knappen for at aktivere strømmen. Dette adskiller den bevægelige jernkerne fra låseboltstopperen ved hjælp af elektromagnetspolen. Indikatorlampen for oplåsning lyser, hvilket indikerer klarhed til at låse op.

b. Lås skabsdøren op ved at dreje håndtaget i oplåsningsretningen (med uret for venstre åben, mod uret for højre åben). Når håndtaget når sin grænseposition, og du fortsætter med at udøve kraft, vender låsebolten automatisk tilbage til den låste position, hvilket gør det muligt for skabslågen at åbne. Hvis låsebolten ikke er i den ulåste position, vil den automatisk vende tilbage til den låste position (auto reset). Hvis låsebolten allerede er låst, skal du dreje håndtaget manuelt for at sikre korrekt låsning.

Bemærk: Både A- og B-låse deler identisk udseende og monteringsmål.

(2)Driftsmetode

A. Brug opkaldsknappen. B. Træk i håndtaget.

(3)Manuel oplåsning

en. Tryk på knappen for at deaktivere strømmen og slukke for oplåsningslyset. Den bevægelige jernkerne klæber til låseboltstopperen, hvilket indikerer, at oplåsning ikke er tilladt.

b. I specielle oplåsningsscenarier skal du bruge oplåsningsnøglen i det angivne hul. Drej nøglen 90° til "-" (stopposition) markeret på panelet. Skub den bevægelige jernkerne væk fra låsestopperen.

c. Følg de samme trin som ved normal drift (trin b) for at opnå "manuel oplåsning".

Bemærk: Oplåsningsnøglen frigiver den låste tilstand ved at trykke på den bevægelige jernkerne. Fuld oplåsning kræver brug af urskiven eller håndtaget, da nøglen alene ikke kan låse låsen op direkte.

Relevante specifikationer:

Driftsspænding: AC/DC 220V, 110V
Hjælpekontakt: Strøm ≤ 3A Strøm ≤ 6A (når afbryderen er låst)
Driftsmiljø: en. Temperatur: Spænder fra et maksimum på +40°C til et minimum på -25°C til -10°C. b. Luftfugtighed: Dagligt gennemsnit ikke over 95 % Månedligt gennemsnit overstiger ikke 90 % c. Omgivende lufttemperatur: Generelle områder spænder fra et maksimum på +40°C til et minimum på -10°C. Alpine områder oplever minimum -25°C. d. Højde: Installationsområdets højde overstiger ikke 1000m. e. Miljøfugtighed: Den daglige gennemsnitlige relative luftfugtighed overstiger ikke 95 %, mens det månedlige gennemsnit forbliver under 90 %. f. Miljøforhold: Ingen væsentlig forurening, ingen tilstedeværelse af brændbare, eksplosive, kemisk ætsende stoffer eller saltspray. Derudover bør der ikke være hyppige intense vibrationer. Som professionel producent vil vi gerne give dig indendørs DSN 48V omskifterlås. Og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering.
