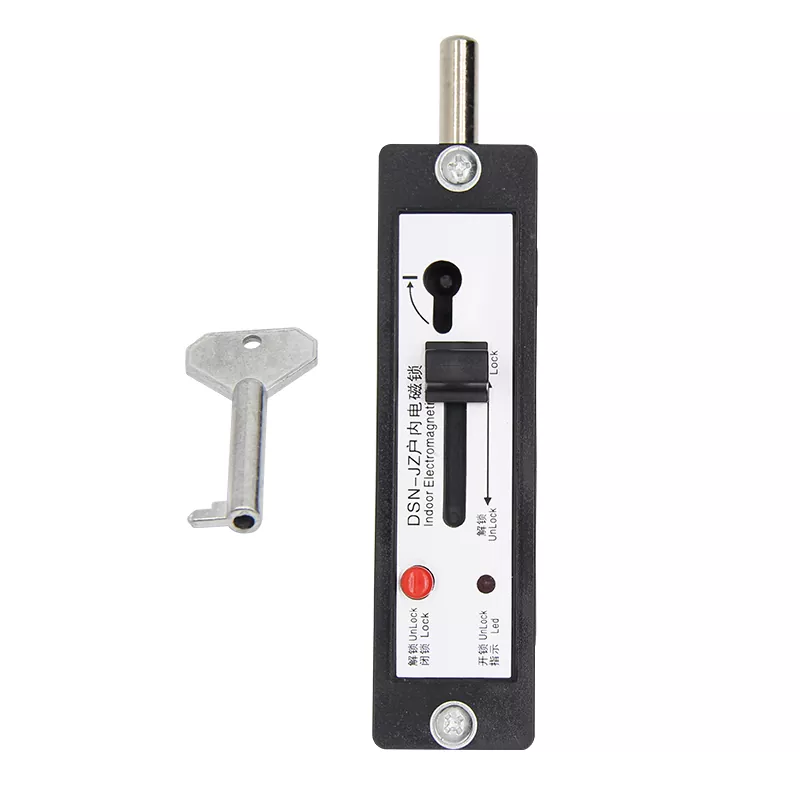

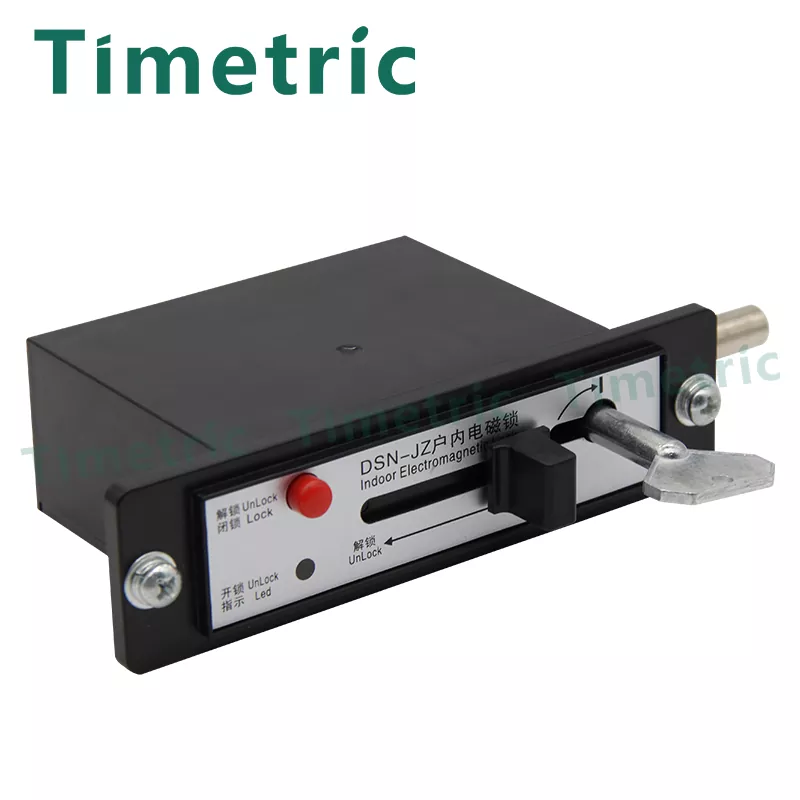

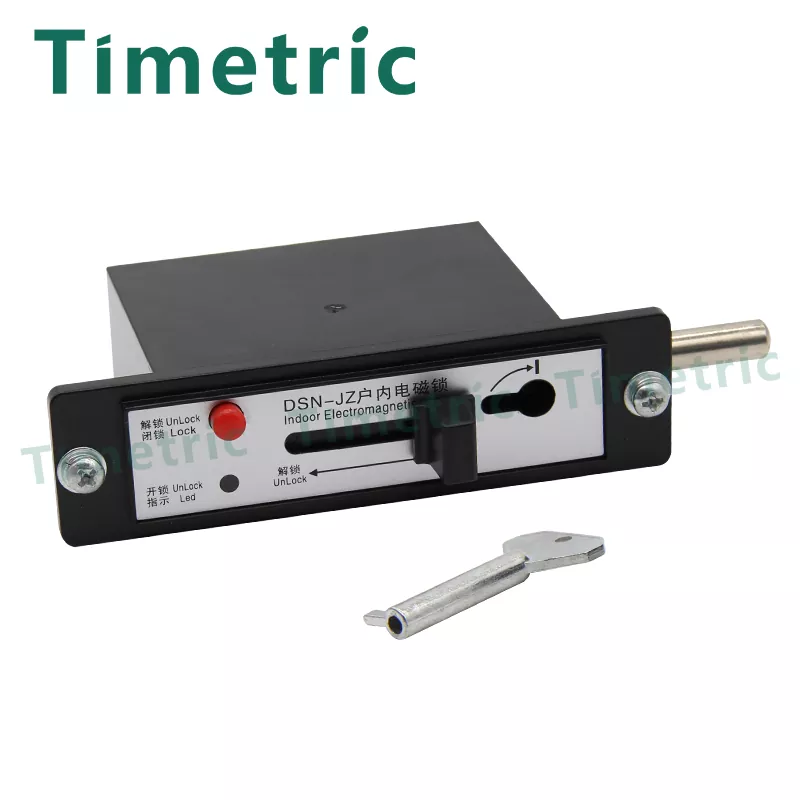

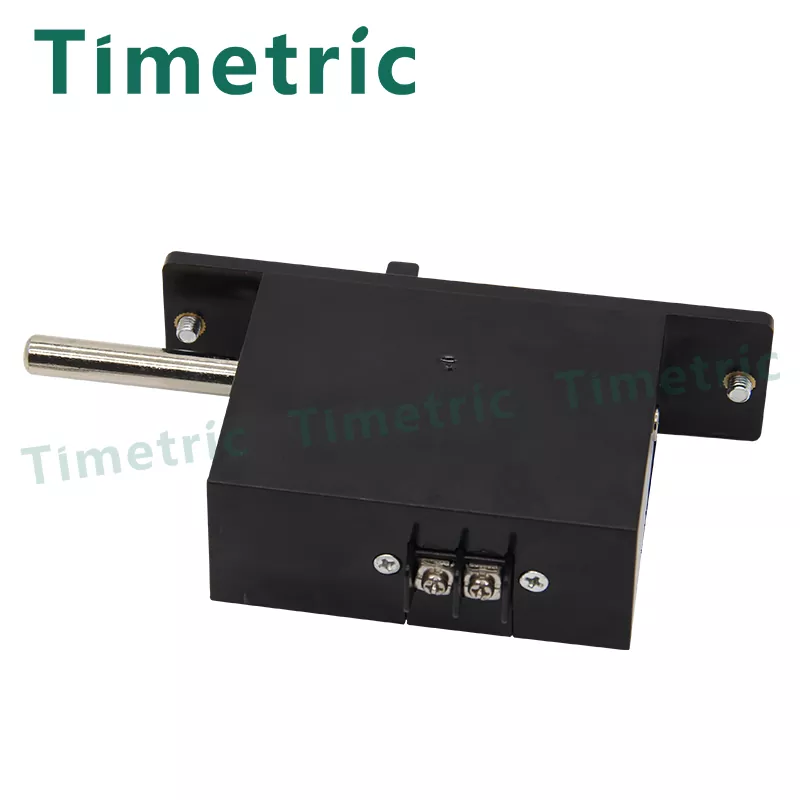

Indendørs DSN-JN-LY 220V 110V Koblingslås
  • Indendørs DSN-JN-LY 220V 110V KoblingslåsIndendørs DSN-JN-LY 220V 110V Koblingslås
  • Indendørs DSN-JN-LY 220V 110V KoblingslåsIndendørs DSN-JN-LY 220V 110V Koblingslås
  • Indendørs DSN-JN-LY 220V 110V KoblingslåsIndendørs DSN-JN-LY 220V 110V Koblingslås
  • Indendørs DSN-JN-LY 220V 110V KoblingslåsIndendørs DSN-JN-LY 220V 110V Koblingslås

Indendørs DSN-JN-LY 220V 110V Koblingslås

Funktioner af indendørs DSN-JN-LY 220V 110V Koblingslås Den indendørs elektromagnetiske lås er en sammenlåsningsanordning til elektroniske kontrolmekanismer for at forhindre fejlbetjening af højspændingskoblingsapparater. Det er hovedsageligt velegnet til de forreste og bageste skabsdøre på indendørs højspændingsanlæg, isoleringsafbrydere, afbrydere, jordledninger og andre dele, der skal låses for at opnå sammenlåsning for at forhindre fejlbetjening. Det er en uundværlig låseanordning til strømproduktion og strømforsyningsafdelinger.

Send forespørgsel

Produkt beskrivelse








Indendørs mellemspændingskobling - indendørs elektromagnetisk lås

Indendørs DSN-JN-LY 220V 110V Koblingslås


Trin-for-trin installationsproces

  1. Start med at fjerne M5-møtrikken, fjederskiven og den flade skive fra panelmonteringsskruen.
  2. Placer boltsiden af ​​låselegemet gennem skabslågeåbningen udefra. Drej låselegemet for at flugte monteringsskruen med 60 mm hullet på skabslågen. Sørg for, at låsepanelet og skabsdørpanelet er i plan og plan.
  3. Saml den flade spændeskive, fjederskive og M5-møtrik inden for skabsdøren på M5-skruen på låsepanelet. Spænd M5-møtrikken godt for at sikre låsen på plads.

Brugsvejledning

(1)Normal drift

en. For at starte, tryk på knappen for at aktivere strømmen. Denne handling får elektromagnetspolen til at adskille den bevægelige jernkerne fra låseboltstopperen. Indikatorlampen for oplåsning vil lyse, hvilket indikerer, at den er klar til oplåsning.

b. For at låse skabsdøren op, drej håndtaget i oplåsningsretningen (med uret for venstre åben, mod uret for højre åben). Når håndtaget når sin grænseposition, og du fortsætter med at anvende kraft, vil låsebolten automatisk vende tilbage til den låste position, så skabslågen kan åbnes. Hvis låsebolten ikke er i den ulåste position, vil den automatisk vende tilbage til den låste position (auto reset). Hvis låsebolten allerede er i låst position, drejes håndtaget manuelt for at opfylde låsekravet.

Bemærk: Både A- og B-låse har samme udseende og monteringsmål.

(2)Driftsmetode

A. Brug opkaldsknappen. B. Træk i håndtaget.

(3)Manuel oplåsning

en. Tryk på knappen for at afbryde strømforsyningen og deaktivere oplåsningslyset. Den bevægelige jernkerne vil klæbe til låseboltstopperen, hvilket betyder, at oplåsning er forbudt.

b. I specielle oplåsningsscenarier skal du bruge oplåsningsnøglen til at indsætte den i det udpegede oplåsningshul. Drej nøglen 90° til "-" (stopposition), som vist på panelet. Skub den bevægelige jernkerne væk fra låsestopperen.

c. Følg de samme trin som ved normal drift (trin b) for at opnå "manuel oplåsning"-status.

Bemærk: Oplåsningsnøglen tjener til at frigive den låste tilstand ved at trykke på den bevægelige jernkerne. For at opnå fuldstændig oplåsning skal urskiven eller håndtaget bruges, da nøglen alene ikke direkte kan låse låsen op.






Relevante specifikationer:

  1. Driftsspænding: AC/DC 220V, 110V
  2. Hjælpekontakt: Strøm ≤ 3A Strøm ≤ 6A (når afbryderen er låst)
  3. Driftsmiljø: en. Temperatur: Spænder fra et maksimum på +40°C til et minimum på -25°C til -10°C. b. Luftfugtighed: Dagligt gennemsnit ikke over 95 % Månedligt gennemsnit overstiger ikke 90 % c. Omgivende lufttemperatur: Generelle områder spænder fra et maksimum på +40°C til et minimum på -10°C. Alpine områder oplever minimum -25°C. d. Højde: Installationsområdets højde ikke overstiger 1000m. e. Miljøfugtighed: Den daglige gennemsnitlige relative luftfugtighed overstiger ikke 95 %, mens det månedlige gennemsnit forbliver under 90 %. f. Miljøforhold: Ingen væsentlig forurening, ingen tilstedeværelse af brændbare, eksplosive, kemisk ætsende stoffer eller saltspray. Derudover bør der ikke være hyppige intense vibrationer.
