Indendørs RMU 10kV 24kV Gasbelastningskontakt

Timetric Indoor RMU 10kV 24kV Gas Load Switch  Introduktion

SF6 belastningsafbryder er en slags omskifterudstyr med fremragende ydeevne, stabil og pålidelig kvalitet, der bruger SF6-gas som isolerings- og lysbueslukningsmedium, og kontaktlegemet er placeret i et hus støbt af forstærket epoxyharpiksisoleringsmateriale.

1. En ny generation af isolerende dielektriske materialer med ultrahøj spænding. Som en god gasisolator bruges den i vid udstrækning til gasisolering af elektronisk og elektrisk udstyr.

2. Det kan bruges i smelte- og støbeprocessen af ​​ikke-jernholdige metaller og kan også bruges til afgasning og rensning af smeltet aluminium og dets legeringer. I mikroelektronikindustrien kan svovlhexafluorid bruges til at ætse siliciumoverfladen og fjerne organiske eller uorganiske membraner på halvledermaterialer og kan bruges som et enkeltfilms fiberisolationslagsdotering i fremstillingsprocessen af ​​optiske fibre.

3. Anvendes hovedsageligt til lysbueslukning i højspændingsafbrydere og anvendes som isoleringsmateriale i transformatorer med stor kapacitet og højspændingskabler.

4. Anvendes som gasisolator til elektronisk udstyr og radarbølgeledere.

5. Betjeningsmekanisme:

Dens betjeningsmekanisme kan opdeles i K-type enkeltfjedermekanisme og A-type dobbeltfjedermekanisme. Der er også manuelle og elektriske.

6. FLRN36-24D er udstyret med A-type mekanisme, benævnt udgangskontakten, som har en tre-positions spærrefunktion. Hovedafbryderen kan åbnes og lukkes manuelt eller elektrisk, hovedafbryderen kan udløses med en knap eller en udløsningsanordning, og jordingskontakten kan betjenes manuelt. Brydning eller lukning, med positionsindikation og indikation af sprunget sikring mv.

Elektrisk drift: Udstyret med en drivenhed og en kontrolenhed kan den realisere den elektriske åbning og lukning af belastningskontakten.

Timetrisk indendørs RMU 10kV 24kV gasbelastningskontakt (specifikation)

Anvendelse: Højspændingskoblingsudstyr

Materiale: Epoxyharpiks

Specifikationer: 12KV SF6 belastningsafbryder

Driftsforhold: Velegnet til højder op til 1000 meter over havets overflade. Designet til at fungere inden for et omgivende temperaturområde fra +40°C til -10°C. Den relative luftfugtighed bør ikke overstige 95% ved en omgivende temperatur på +20°C .

Timetrisk indendørs RMU 10kV 24kV gasbelastningskontakt Funktion og anvendelse

Forestil dig belastningsafbryderen som et alsidigt mellemspændingsafbrydersystem, som en schweizisk hærkniv til elektrisk kontrol. Den skifter problemfrit mellem tre essentielle tilstande: lukket, åben og jordet, og imødekommer forskellige driftskrav.

Dette koblingsudstyr repræsenterer indbegrebet af præcisionsteknik, anbragt i en robust epoxyskalstruktur, der er tæt forseglet, beslægtet med en sikker hvælving. Den er infunderet med SF6-gas, præcist holdt ved et tryk på 0,05Mpa. SF6-gas fungerer både som en beskyttelse mod elektriske lysbuer og en pålidelig isolator. Derudover omslutter epoxyharpiks omhyggeligt hovedkredsløbet gennem øvre og nedre skaller, hvilket sikrer, at kontaktens ledningsevne forbliver intakt.

Dette geniale design handler om effektivitet og strømliner antallet af komponenter, der kræves for at udføre disse kritiske funktioner. Resultatet er en garanti for upåklagelig produktkvalitet, øget pålidelighed, minimale vedligeholdelseskrav og en brugervenlig og sikker driftsoplevelse.

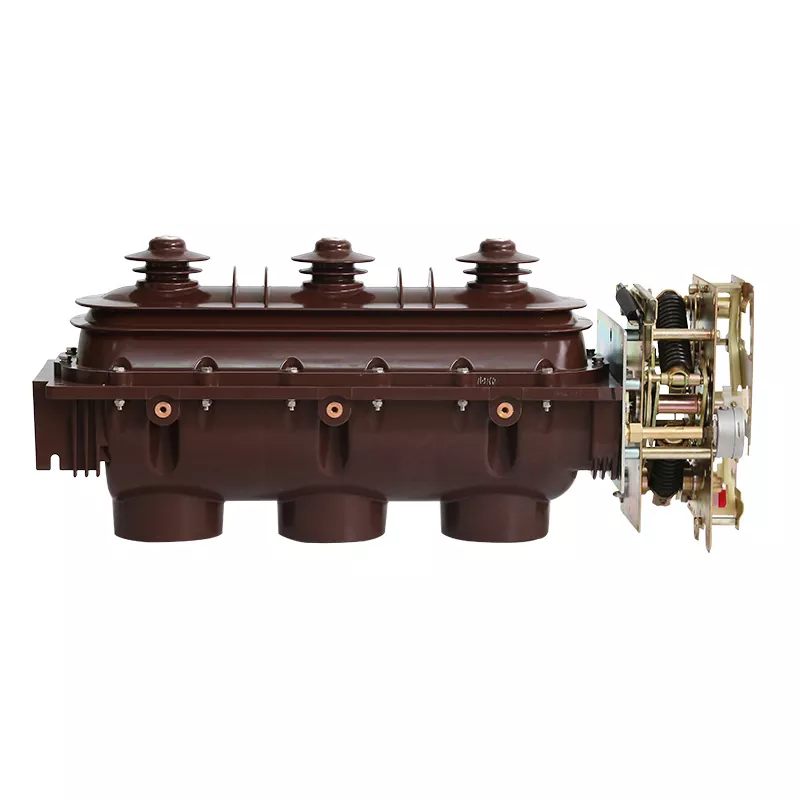

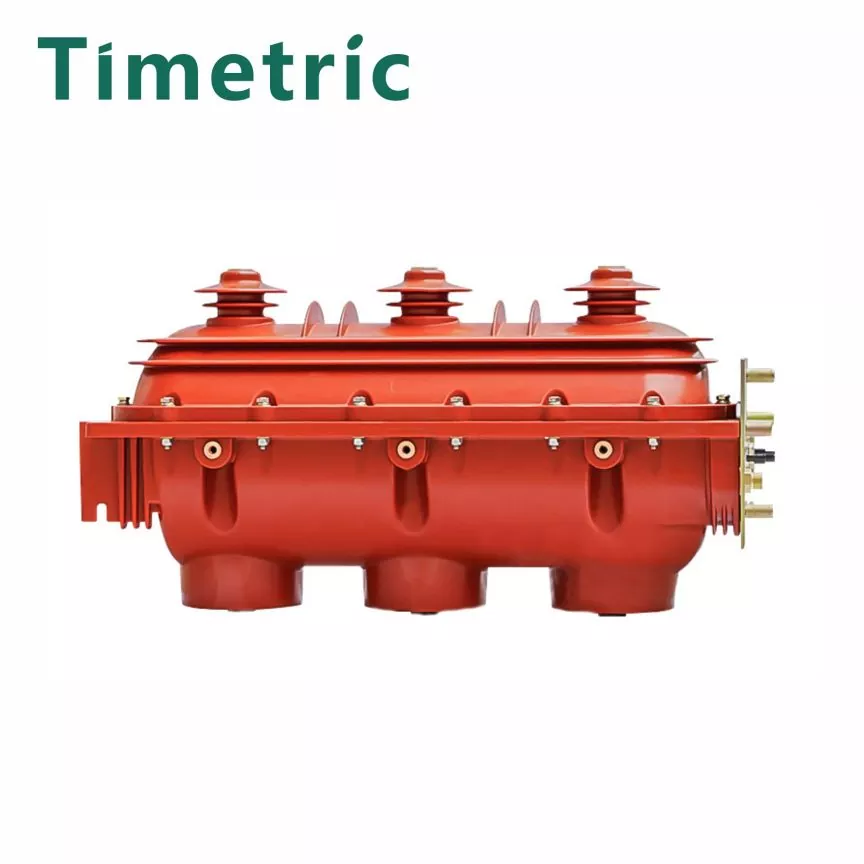

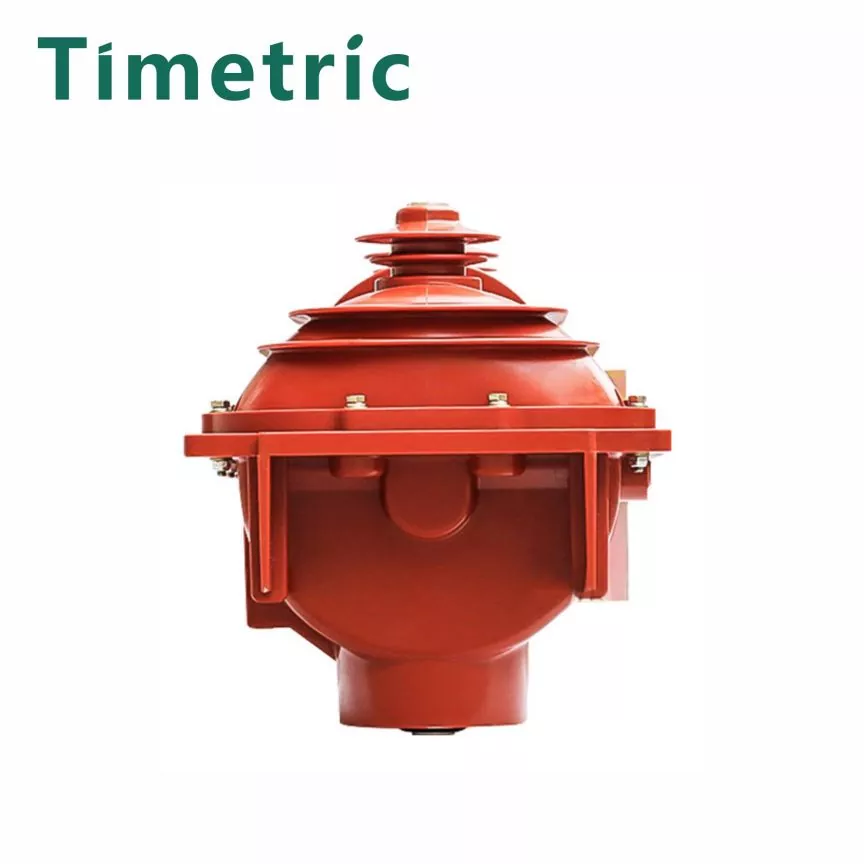

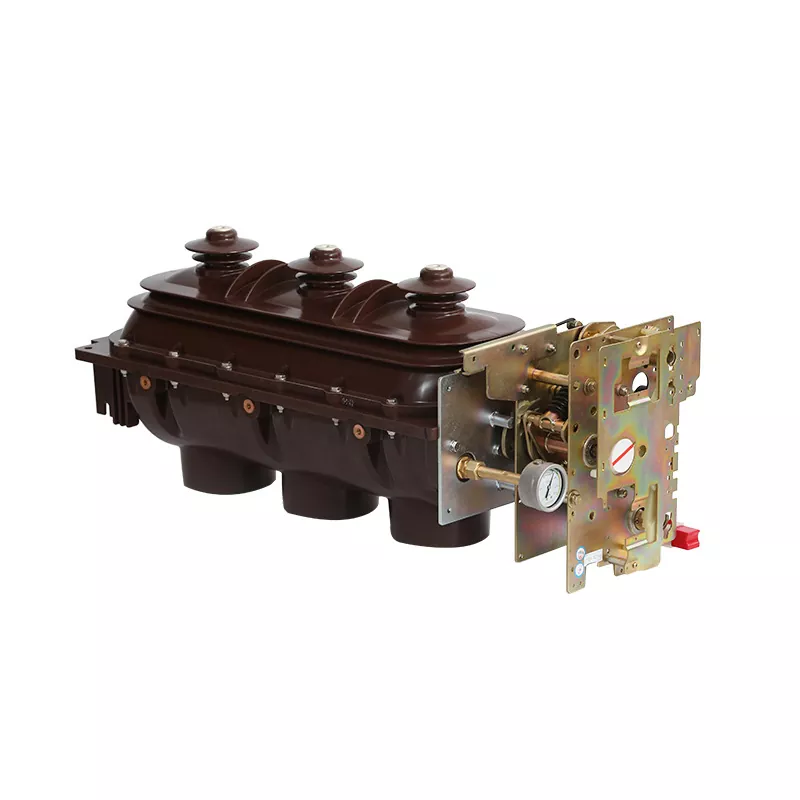

Timetric indendørs RMU 10kV 24kV gasbelastningskontakt  Detaljer
