Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie
  • Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serieLavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie
  • Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serieLavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie
  • Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serieLavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie
  • Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serieLavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie

Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie

Timetrisk elektrisk lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ-serie, 50/60Hz trefaset fire-leders strømfordelingssystem. Den udfører reaktiv effektkompensation gennem automatisk forbindelse og adskillelse af kondensatorbanker og er vidt brugt i understationer, fabrikker, industrielle og minedriftsvirksomheder, store kraftværker, olieplanter, kemiske planter, store stålproduktionsanlæg, boligbyggeri-bygningskraftcentre, reaktive kraftkompensation og andre lejligheder.

Send forespørgsel

Produkt beskrivelse

Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie, engelsk GGJ er modelprogrammering, modelkode givet i rækkefølge, GGJ er kondensatorkompensationskabinet. GGJ Type Reactive Power Automatic Compensation er generelt egnet til industrielle og minedriftsvirksomheder og bolig AC 50Hz, trefaset 380V, 100 kVA-1000kVA transformer kapacitetsdistributionssystem, som reaktiv effektkompensation. GGJ skal bruges i forbindelse med GGD -type lavspændingsfordelingspanel.


Lavspændingseffektfordeling Reaktiv kompensation Skab Indoor GGJ-serie kan automatisk kontrollere de grupperede kondensatorer, der skal sættes i eller skåret ud af gitteret i 4-12-grupper (trin) inden for 10-120'erne i henhold til efterspørgslen af ​​gitteret for reaktiv strømkompensation, hvorved den automatiske reaktive strømkompensation er ved at realisere, og det kan nå frem til at gennemføre en af ​​formålet med det formål, hvilket har formålet med at formindske efterfølgeren af ​​formålet med at formindske gennemførelsen af ​​gennemgangssystem Energibesparelse og forbedring af strømforsyningskvaliteten på gitteret.


Lavspændingseffektfordeling Reaktiv kompensationsskab Indendørs GGJ -serie Lavspændingsreaktiv kompensationsskab i industriel og landbrugsproduktion, der er et stort antal reaktive enheder, hvilket vil reducere spændingssystemets spænding, øge strømtab og således påvirke strømkvaliteten. Derfor blev den tilsvarende reaktive kompensationsindretning til. GGJ lavspændingsreaktiv kompensationsskab produceres specielt til lavspændingsreaktiv kompensation.

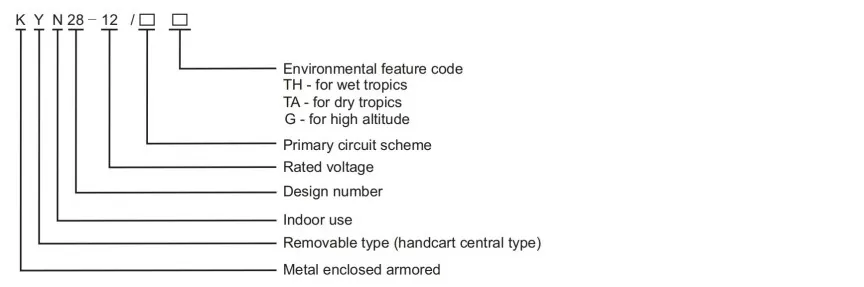

Modelbeskrivelse

Hoved tekniske parametre

Punkt Enheder Værdi
Bedømt spænding V 220/400/690
Bedømt frekvens Hz 50/60
Relevant spændingsområde   0,85-1,1 gange den nominelle spænding
Maksimal tilladt strøm
1.3 gange den nominelle strøm
Kontrolsløjfe -mængde
1-16 løkker
Arbejdstilstand
Automatisk og kontinuerlig arbejde
Aktivt harmonisk filter
ja

Struktur og monteringsdimensioner

Arbejdsmiljø :

Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie Miljøforhold

Omgivelsestemperatur: -40 ℃ ~+50 ℃;

Relativ fugtighed: Ikke mere end 95%;

Højde: ikke mere end 2000 m;

Maksimal driftsspænding: Ikke mere end 110% af den nominelle spænding (bortset fra overgangsprocessen);

Maksimal driftsstrøm: Ikke mere end 1,3 gange den nominelle strøm (bortset fra overgangsprocessen);

Fordele og funktioner ved switchgear

1. Lavspændingseffektfordeling Reaktiv kompensation Skab Indendørs GGJ-serie AC Lavspændingsstyrkefordeling Komplet switchgear vedtager formen af ​​et universelt skab. Skabsrammen er lavet af 8MF koldt bøjet stål og delvist svejset. Rammedele og specielle understøttelsesdele er alle produceret og leveret af vores virksomhed for at sikre nøjagtigheden, kvaliteten og leveringstiden for kabinettet. Dele af det universelle skab er designet i henhold til det modulære princip, og der er 20 modulinstallationshuller med en høj universel koefficient. Fabrikken kan realisere forproduktion. Det forkorter ikke kun produktions- og fremstillingscyklussen, men forbedrer også arbejdseffektiviteten.

2.. Lavspændingseffektfordeling Reaktiv kompensationskab indendørs GGJ -serie overvejer fuldt ud af varmeafledningen under driften af ​​kabinettet. Der er forskellige antal varmeafledningsspalter i de øverste og nedre ender af skabet. Når de elektriske komponenter i kabinettet opvarmes, stiger varmen og udledes gennem de øverste slots, mens den kolde luft kontinuerligt genopfyldes i skabet fra de nedre slots, så det forseglede skab danner en naturlig ventilationskanal fra bund til top for at opnå formålet med varme spredning.

3. I overensstemmelse med kravene til moderne industrielt produktdesign vedtager lavspændingseffektfordeling reaktiv kompensationskab indendørs GGJ -serien Golden Ratio -metoden til at designe kabinetformen og opdelingsstørrelsen for hver del, hvilket gør hele kabinettet smukt og generøst.

4. kabinetsdøren er forbundet til rammen med et roterende skaft hængsel, som er let at installere og adskille. En bjergformet gummiplastisk strimmel er indlejret i foldekanten af ​​døren. Når du lukker døren, har strimlen mellem døren og rammen et vist komprimeringsslaget, som kan forhindre, at døren direkte kolliderer med skabets krop og forbedrer beskyttelsesniveauet for døren.

5. Instrumentdøren udstyret med elektriske komponenter er forbundet til rammen med flere strenge af blød kobbertråd. Monteringsdelene i skabet er forbundet til rammen med knurede skiver, og hele kabinettet udgør et komplet jordbeskyttelsessystem.

6. Skabets overflade behandles med højspændings elektrostatisk spraypulver. Det har stærk vedhæftning og god struktur. Hele kabinettet er mat, der undgår blændingseffekter og skaber et bedre og mere behageligt visuelt miljø for personalet på dit.

7. Kabinetets øverste dækning kan fjernes, når det er nødvendigt for at lette samlingen og justeringen af ​​hovedbuslinjen på stedet. De fire hjørner af kabinettet er udstyret med løftere til løft og forsendelse.

8. Kabinetets beskyttelsesniveau er IP30, og brugerne kan også vælge mellem IP20 ~ IP40 i henhold til kravene i brugsmiljøet.

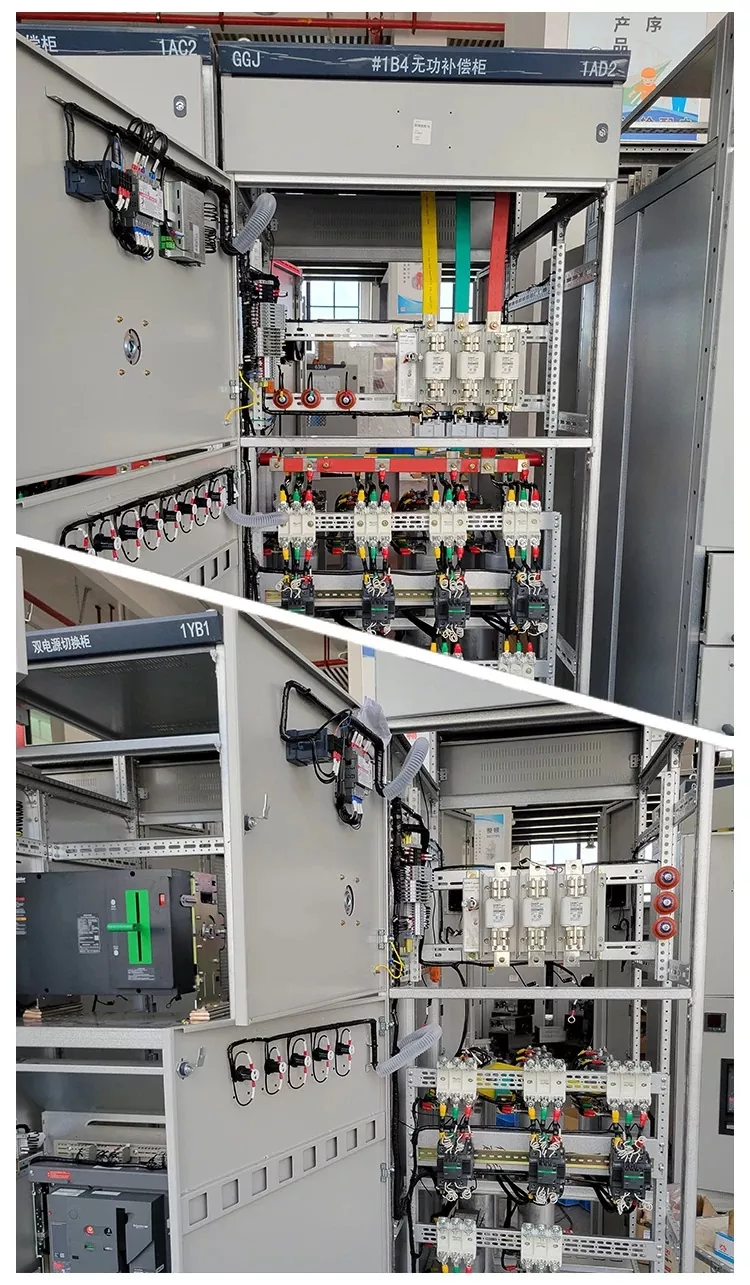

Produkt ægte skud

FAQ

A1: Kan din virksomhed tilpasse produkter i henhold til mine krav?

Q1: Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.


A2: Awhat er din hurtigste leveringstid?

Q2: Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.


A3: Hvordan er din eftersalgsservice?

Q3: Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
