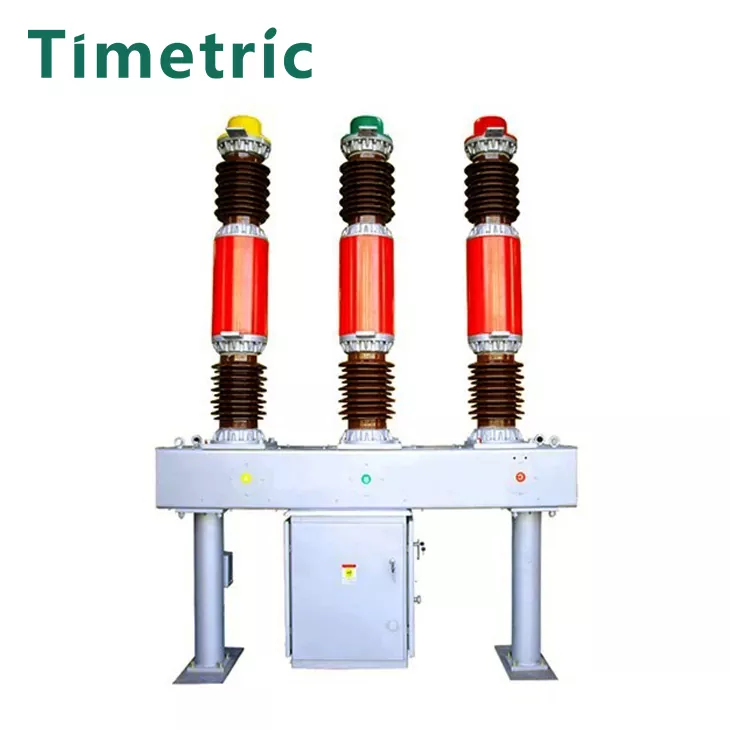

LW16-40.5 SF6-afbryder
  • LW16-40.5 SF6-afbryderLW16-40.5 SF6-afbryder
  • LW16-40.5 SF6-afbryderLW16-40.5 SF6-afbryder
  • LW16-40.5 SF6-afbryderLW16-40.5 SF6-afbryder
  • LW16-40.5 SF6-afbryderLW16-40.5 SF6-afbryder
  • LW16-40.5 SF6-afbryderLW16-40.5 SF6-afbryder

LW16-40.5 SF6-afbryder

Vare: LW16-40.5 SF6-afbryder
SF6 Gas: Giver fremragende bueudslipningspræstation.
Kompakt og enkel struktur til nem installation og rumbesparende.
Glat drift: God åbningsydelse med afbalanceret drift.
Forseglet design: Lav operationel støj.
Lav vedligeholdelse: Reduceret inspektion og vedligeholdelses arbejdsbyrde.

Send forespørgsel

Produkt beskrivelse

Vare: LW16-40.5 SF6-afbryder

THELW16-40.5 SF6 Circuit Breaker er designet til hyppig drift og kan bruges som:

· Atie Circuit Breaker.

· Accircuit breaker til lukning af kondensatorbanker og reaktorbanker.

Den har en indbygget incurrent transformer til måling og beskyttelse. LW16-40.5 kan direkte erstatte THESW2-35 olie-mindre afbryder og med filterbeslag kan også erstatte forskellige typer multi-olie-afbrydere. Det er den idealoil-fri afbryder for 35 kV kraftsystemer.

Modelbeskrivelse

Hoved tekniske parametre

Ingen. ltem Enhed Data
1 Bedømt spænding kv 40.5
Bedømt isolering
niveau
Lightning Impoct Motstå spænding (fuld crest Valuel kv 185
Kraftfrekvens Modstand Voltage (IMIN) kv 95
2 Bedømt strøm A 1600 2000
3 Mekanisk liv Næste fime 3000
4 Bedømt tryk af svovl hexafluoridgas Lgauge -tryk ved 20 ℃) MPA 0.50
5 Alarmtryk/minimum funktionelt tryk (målertryk ved 20 ℃) MPA 0,47/0,45
6
7
Bedømt kortslutningskontaktstrøm de 25 31.5
Bedømt kortslutningsafslutningsstrøm (PEAK) De 63 80
8 Bedømt kort tid modstående strøm (termisk stabil strøm) de 25 31.5
9 Bedømt kort tid modstående strøm (termisk stabil strøm) de 60 80
10 Bedømt kortslutningskontaktstrøm de 63 8
11 Det kumulative antal svingtider under nominel kortslutningskontakt Gange 15 10
12 Bedømt kortslutningsvarighed S 4
13 Lukketid LAT -klassificeret driftsspoltagel S ≤0.1
14 Skifttid (ved nominel driftsspoltagel S 0.06
15 Bedømt driftsordre C-0.3S-CO-180S-CO
16 Bedømt åbning og lukning af monomial copacitor bankstrøm 400
17 I lækage %år ≤1
18 Vandindhold i svovl hexafluorid GOS (V/VM) ≤150x10-9
19 CT14 Forårs driftsmekanisme med nominel driftsspænding
Lukningsspole, åbningsspolespænding V IAC): 220 380 (DC): 48 110 220
Energilagringsmotorspænding V IAC): 220 380 (DC): 110 220
20 Svovl hexafluoridgasvægt Kg 8
21 Vægt af Circuil Breaker [inklusive operafingmekanismer Kg 1400

Struktur og monteringsdimensioner

Arbejdsmiljø :

Vare: LW16-40.5 SF6-afbryder

Arbejdsmiljø for LW16-40.5 SF6 Circuit Breaker:

· Omgivelsestemperatur: -30 ° C til +40 ° C

· Højde: op til 1.000 meter (kan tilpasses til højere højder)

· Fugtighed: Den relative fugtighed bør ikke overstige 95%.

· Forureningsniveau: Velegnet til moderate forureningsmiljøer (op til forureningsgrad III).

· Seismisk modstand: Designet til at modstå jordskælvsintensitet på op til 8 grader på Richter -skalaen.

Disse miljøforhold sikrer, at afbryderen fungerer pålideligt under typiske forhold, der findes i strømfordelingssystemer.

Mulige årsager til elektrisk kredsløbssvigt

Vare: LW16-40.5 SF6-afbryder

· Fejl SF6 -gastryk:

· · Utilstrækkelig SF6 -gastryk kan føre til dårlig lysbueudvikling, hvilket får breakeren til at ikke afbryde fejlene korrekt.

· Forurening af SF6 -gas:

· · Fugt eller forurenende stoffer i SF6 -gassen kan nedbryde sine dielektriske egenskaber, der påvirker breakers ydelse.

· Mekanisk fiasko:

· · Slid af interne komponenter, såsom kontakter, fjedre eller driftsmekanismen, kan forårsage fiasko i åbning/lukningsoperationen.

· Elektrisk overbelastning:

· · Overdreven strøm, der passerer gennem afbryderen ud over dens nominelle kapacitet, kan forårsage overophedning, skade på kontakter eller isoleringssvigt.

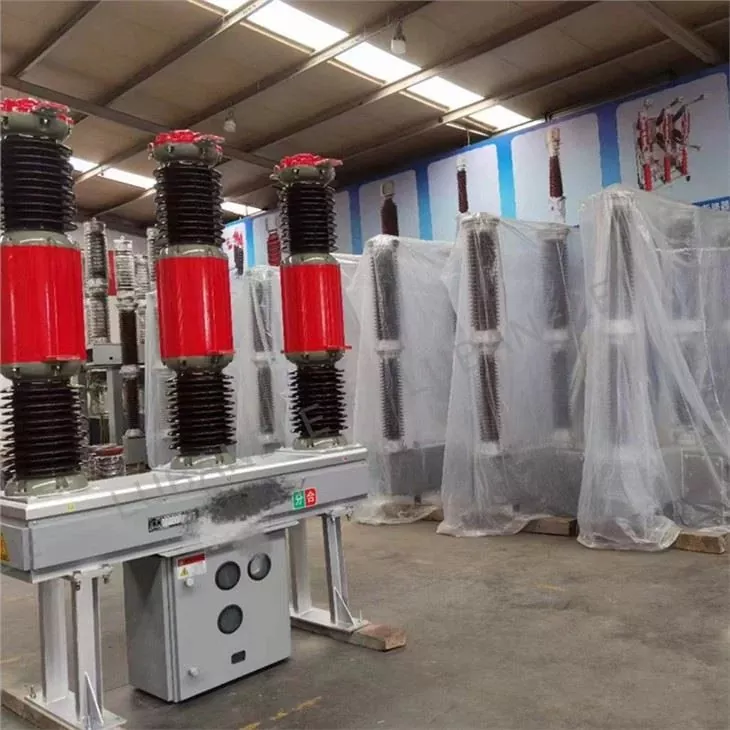

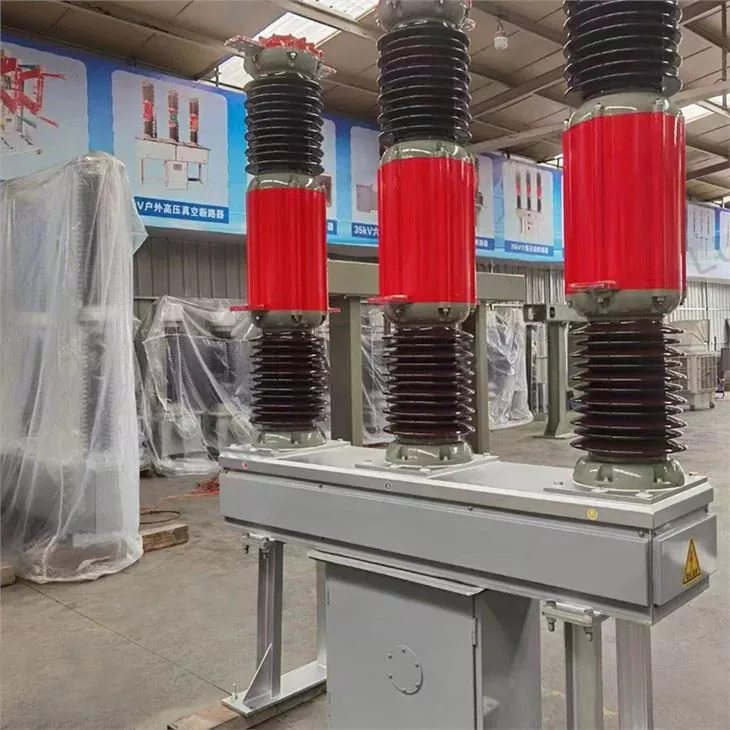

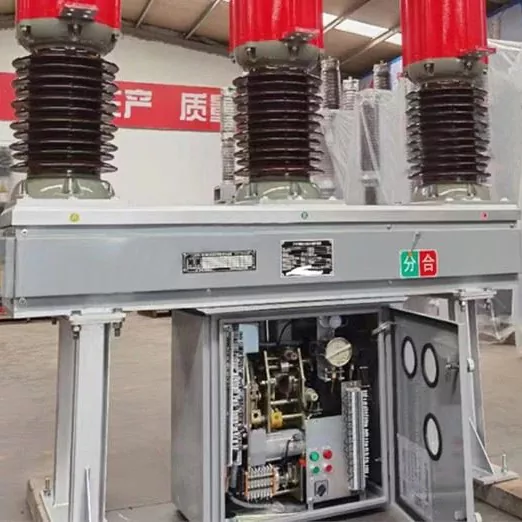

Produkt ægte skud

FAQ

Vare: LW16-40.5 SF6-afbryder

1.Hvad er den nominelle spænding på LW16-40.5 SF6-afbryderen?

· LW16-40.5 SF6-afbryderen er designet til en nominel spænding på 40,5 kV og er velegnet til 35 kV kraftsystemer.

2.What type of gas is used in the circuit breaker?

· LW16-40.5 USESSF6 (svovl hexafluorid) gas, som har fremragende dielektriske og bue-udvidende egenskaber.

3.Hvor ofte kan LW16-40.5 SF6-afbryderen fungere?

· LW16-40.5 er designet for-fri drift, hvilket gør den ideel til applikationer såsom bindekredsløb og afbrydere til kondensator og reaktorbanker.

4. Kan denne afbryder erstatte andre typer afbrydere?

· Ja, LW16-40.5 kan placere SW2-35 oliefri afbryder direkte. Ved brug af filterbeslag kan det også erstatte forskellige typer multi-olie-afbrydere.
