LW30-72.5 SF6-afbryder
  • LW30-72.5 SF6-afbryderLW30-72.5 SF6-afbryder
  • LW30-72.5 SF6-afbryderLW30-72.5 SF6-afbryder
  • LW30-72.5 SF6-afbryderLW30-72.5 SF6-afbryder
  • LW30-72.5 SF6-afbryderLW30-72.5 SF6-afbryder
  • LW30-72.5 SF6-afbryderLW30-72.5 SF6-afbryder

LW30-72.5 SF6-afbryder

Vare: LW30-72.5 SF6-afbryder
SF6 Gas: Fremragende bue -slukningsydelse.
Enkel struktur: kompakt og let at vedligeholde design.
God åbningsydelse: sikrer en jævn og afbalanceret drift.
Forseglet afbryder: fungerer stille med minimal støj under drift.
Lav inspektion og vedligeholdelses arbejdsbyrde: Kræver minimal vedligeholdelse på grund af den forseglede natur og pålidelige ydelse af SF6 -gas.

Send forespørgsel

Produkt beskrivelse

Vare: LW30-72.5 SF6-afbryder

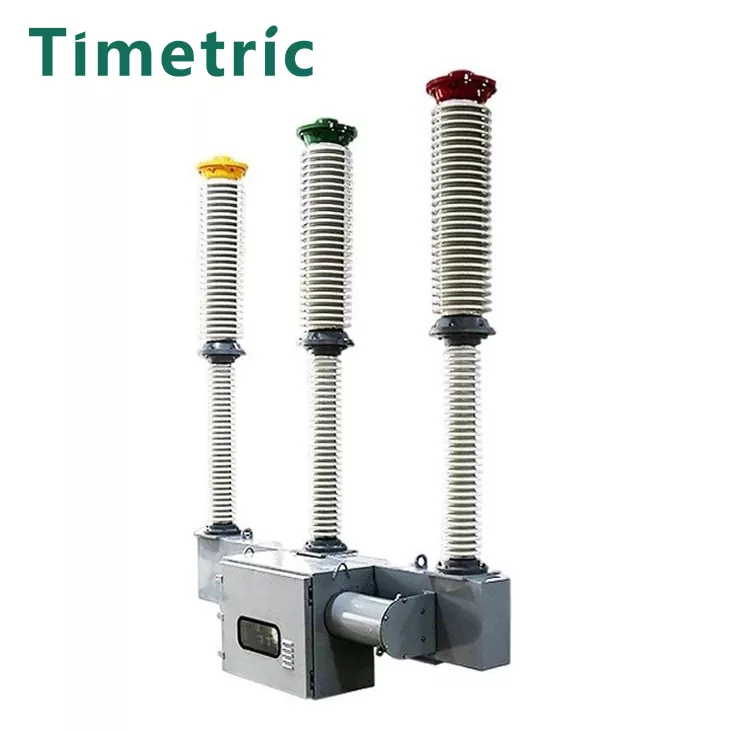

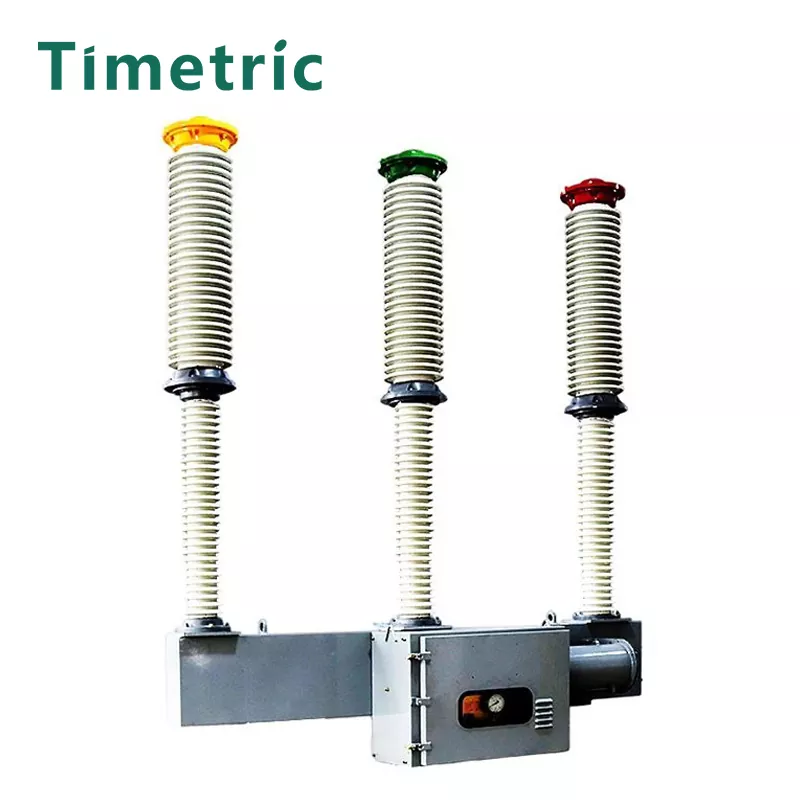

THELW30-72.5 SF6 Circuit Breaker har Aself-Energy Arc Slukningskammer. Hver pol af afbryderen har asingle-søjle, en-frakturstruktur, og sammen er de tre poler samlet på en enkelt ramme. Disse poler er mekanisk forbundet og betjent ved aspringmekanisme.

Nøglekomponenter inkluderer:

· THEARC Interrupter Porcelain Sleeve øverst.

· THEPILLAR PORCELAIN -ærmet og ramme i midten.

· Themechanism -boks er centralt placeret i bunden af ​​rammen, der indeholder den driftsmekanisme og elektriske kontroldele.

· THEOUTPUT ROD OF MEKANISMET FORBINDER TIL THECRANK ARM.

· ASF6 Gas Density Controller er monteret foran på rammen.

· Rammen understøttes i begge ender bypillars.

Modelbeskrivelse

Hoved tekniske parametre

Ingen. ltem Enhed Data
1 Bedømt spænding kv 72.5
2 Bedømt strøm A 4000
3 Bedømt kortslutning af kortslutning de 40
4 Bedømt kort tid modstå strøm de 40 (3s)
5 Bedømt højdepunkt modstå strøm de 100
6 Bedømt lynimpuls modstå
spænding
Brud kv 350+60
Til jorden 350
7 Bedømt 1 min. Strømfrekvens
modstå spænding
Brud kv 160+42
Til jorden 160
8 Mekanisme Model nr. CT20 foråret operafingmekanisme
9 Klip back-to-back kondensatorbankstrøm A 4000
10 Klip kombineret reaktorstrøm A 3150

Struktur og monteringsdimensioner

Arbejdsmiljø :

Vare: LW30-72.5 SF6-afbryder

LW30-72.5 SF6-afbryderen er designet til at fungere pålideligt under følgende miljøforhold:

Omgivelsestemperatur:

1. Høj: + 40 ° 100

2. Lav: -30 ° 100

Højde:

1. ≤ 2000 meter over havets overflade

2. For installationer over denne højde kræves justeringer af det nominelle isoleringsniveau.

Fugtighedsforhold:

1. Daglig gennemsnitlig relativ fugtighed: ≤ 95%

2. Månedlig gennemsnitlig relativ fugtighed: ≤ 90%

Seismisk modstand:

1. Kan modstå jordskælv med en maksimal intensitet på 8 grader.

Vindtryk:

1. Maksimal vindhastighed: 34 m/s (svarende til 700 PA).

Forureningsniveau:

1. Velegnet til installation i områder med et forureningsniveau i klasse III eller derunder.

Andre krav:

1. Fri for brandfarlige, eksplosive eller ætsende gasser i den omgivende luft.

2. Installationsstedet bør ikke være tilbøjelige til hyppige og alvorlige vibrationer.

Mulige årsager til elektrisk kredsløbssvigt

Vare: LW30-72.5 SF6-afbryder

SF6 Gasudtømning:

1. Tab af SF6 -gas på grund af lækager eller utilstrækkelig genopfyldning kan føre til dårlig lysbue -slukning og isoleringsydelse.

Arc -afbrydelsesfejl:

1. Utilstrækkelig lysbue-slukning på grund af en funktionsfejls interrupupter eller forkert betjening af lysbue-slukningssystemet.

Mekanisk sammenkoblingssvigt:

1. Mekanisk svigt i fjedermekanismen eller koblingskomponenter kan forhindre korrekt åbning/lukning.

Forurening eller korrosion:

1. Tilstedeværelse af fugt eller forurenende stoffer i SF6 -gassen eller på interne komponenter kan forringe ydelses- og isoleringsegenskaber.

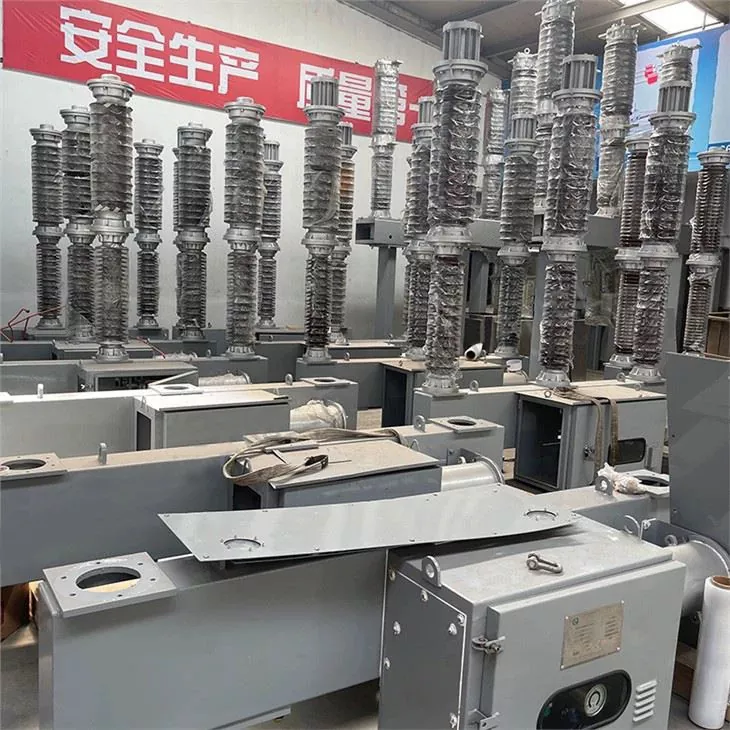

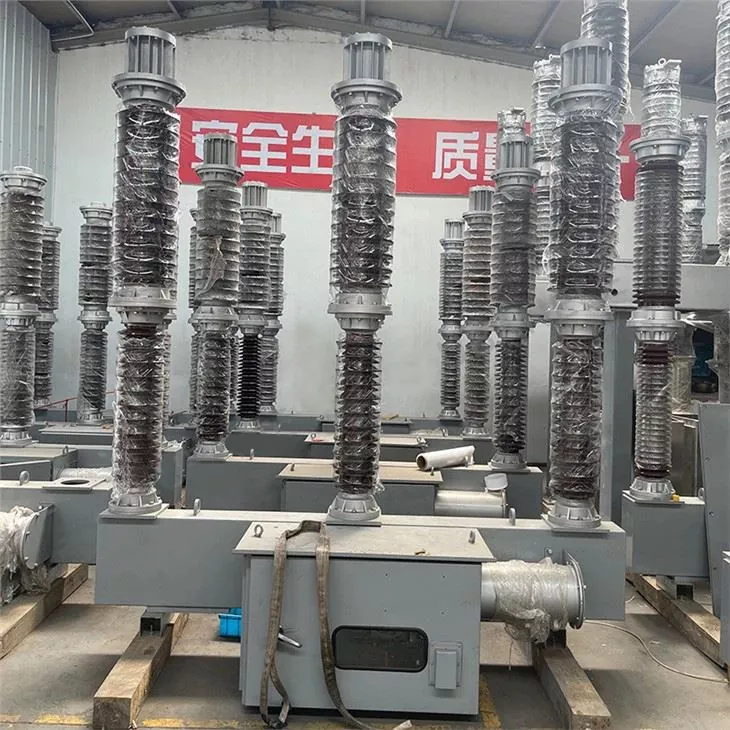

Produkt ægte skud

FAQ

Vare: LW30-72.5 SF6-afbryder

· Spørgsmål: Hvad er den nominelle spænding på LW30-72.5 SF6-afbryderen?
A: Den nominelle spænding er 72,5 kV.

· · Sp.: Hvad er den primære anvendelse af LW30-72.5 SF6-afbryderen?
A: Det bruges hovedsageligt til beskyttelse af transmission og distributionslinjer i elektriske netværk og kan også bruges til kondensatorskift.

· · Sp.: Hvilken type afbrydelsesmedium bruger LW30-72.5 SF6-afbryderen?
A: Den bruger SF6 (svovl hexafluorid) gas som det afbrydelses- og isolerende medium.

· · Sp.: Hvordan slukker LW30-72.5 SF6-kredsløbet buer?
A: Den anvender selvenergi-lysbue-slukningsprincippet, hvor SF6-gassen hurtigt afkøler buen og gendanner den dielektriske styrke efter afbrydelse.
