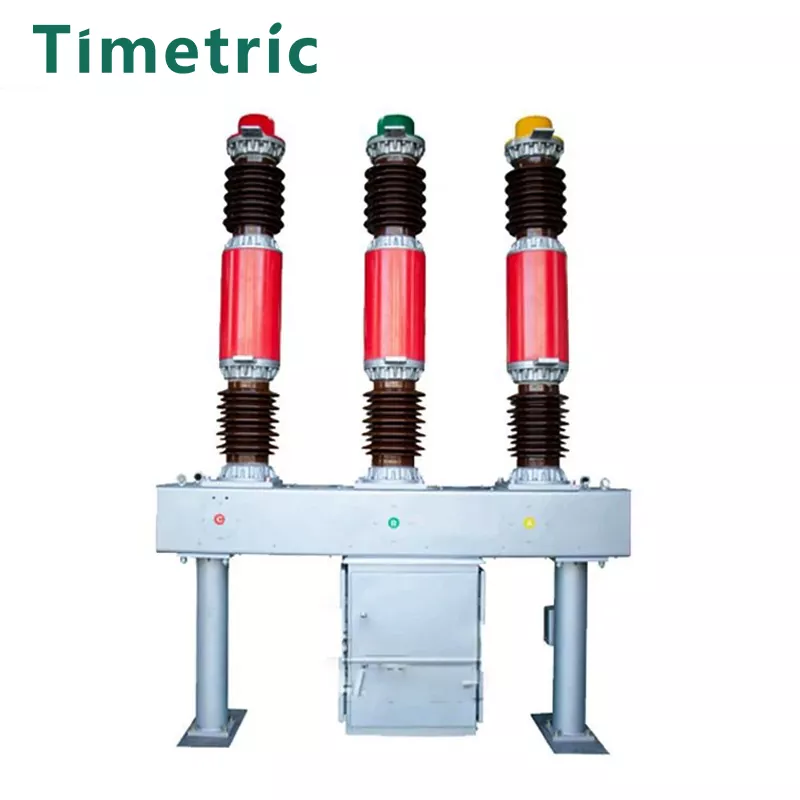

LW34-40.5 SF6-afbryder
  • LW34-40.5 SF6-afbryderLW34-40.5 SF6-afbryder
  • LW34-40.5 SF6-afbryderLW34-40.5 SF6-afbryder
  • LW34-40.5 SF6-afbryderLW34-40.5 SF6-afbryder
  • LW34-40.5 SF6-afbryderLW34-40.5 SF6-afbryder
  • LW34-40.5 SF6-afbryderLW34-40.5 SF6-afbryder

LW34-40.5 SF6-afbryder

Vare: LW34-40.5 SF6-afbryder
SF6 Gas: Fremragende bue -slukningsydelse.
Kompakt design: Enkel struktur og rumbesparende.
Pålidelig drift: God åbningsydelse og afbalanceret drift.
Forseglet afbryder: Nedsat operationel støj.
Lav vedligeholdelse: Minimal inspektions- og vedligeholdelseskrav.

Send forespørgsel

Produkt beskrivelse

Vare: LW34-40.5 SF6-afbryder

THELW34-40.5 SF6 Circuit Breaker tilbyder:

· Fremragende breaking ydelse: Anvend et gasslukningskammer og lysbue -slukningskammer til pålidelig drift.

· Langt elektrisk liv: Ingen grund til at erstatte SF6 -gas, hvilket sikrer varig ydeevne.

· Høj mekanisk pålidelighed: Kan operere ofte med et mekanisk liv på over 3.000 operationer.

· Aktuelle transformerindstillinger: Hver enhed kan udstyres med 6-12 nuværende transformere, afhængigt af brugerbehov.

· Temperaturbestandig trykmåler: Trykaflæsninger er stabile og ikke påvirket af temperaturændringer, hvilket gør det nemt at bruge.

Modelbeskrivelse

Hoved tekniske parametre

Ingen. ltem Enhed Data
1 Bedømt spænding kv 40.5
Bedømt isolering
niveau
Lynpåvirkning modstår spænding (fuld kamværdi) kv 185
Kraftfrekvens Modstand Voltage (IMIN) kv 95
2 Bedømt strøm A 1600 2000
3 Mekanisk liv Næste fime 3000
4 Bedømt tryk af svovl hexafluoridgas Lgauge -tryk ved 20 ℃) MPA 0.50
5 Alarmtryk/minimum funktionelt tryk (målertryk ved 20 ℃) MPA 0,47/0,45
6
7
Bedømt kortslutningskontaktstrøm de 25
63
31.5
Bedømt kortslutningsafslutningsstrøm (PEAK) De 80
8 Bedømt kort tid modstående strøm (termisk stabil strøm) de 25 31.5
9 Bedømt kort tid modstående strøm (termisk stabil strøm) de 60 80
10 Bedømt kortslutningskontaktstrøm de 63 8
11 Det kumulative antal skifttider under nominel kortslutning Gange 15 10
12 Bedømt kortslutningsvarighed S 4
13 Lukketid LAT -klassificeret driftsspoltagel ≤0.1
14 Skifttid (ved nominel driftsspænding) 5 ≤0,06
15 Bedømt driftsordre C-0.3S-CO-180S-CO
16 Bedømt åbning og lukning af monomial kondensatorbankstrøm A 400
17 I lækage %år ≤1
18 Vandindhold i svovl hexafluoridgas (v/v) ≤150x10-9
19 CT14 Forårs driftsmekanisme med nominel driftsspænding
Lukningsspole, åbningsspolespænding V Broadcast: 220 380 IDC): 48 110 220
Energilagringsmotorspænding V IAC): 220 380 (DC): 110 220
20 Svovl hexafiuoridgasvægt Kg 8
21 Vægt af Circuil Breaker [Nduding driftsmekanisme) Kg 1400

Struktur og monteringsdimensioner

Arbejdsmiljø :

Vare: LW34-40.5 SF6-afbryder

Arbejdsmiljø for LW34-40.5 SF6 Circuit Breaker:

Omgivelsestemperaturområde:

o Min: -30°C

o max: +40 ° C

O (til særlige forhold, kan tilpasses til højere eller lavere temperaturområder.)

Højde:

o Op til 1.000 meter (for højere højder kan der kræves særlige justeringer.)

Fugtighed:

o Den relative fugtighed bør ikke overstige95%(ikke-kondensering).

Forureningsniveau:

o Egnede formoderatforureningsmiljøer (UP Topollution grad III i henhold til IEC -standarder).

Seismisk modstand:

o Designet til at modstå jordskælvintensitet på op til 8 grader på Richter -skalaen.

Disse miljøspecifikationer sikrer, at LW34-40.5 SF6-afbryderen udfører pålideligt under en række operationelle forhold, hvilket gør det velegnet til de fleste strømdistributionssystemer.

Mulige årsager til elektrisk kredsløbssvigt

Vare: LW34-40.5 SF6-afbryder

Mulige årsager til elektrisk kredsløbssvigt:

Utilstrækkelig SF6 -gastryk:

Gastryk med lav SF6 kan reducere afbryderens bueudvidelsesevne, hvilket fører til manglende afbrydelse af fejl korrekt. Regelmæssige trykkontrol er nødvendige for pålidelig drift.

Forurening af SF6 -gas:

Forurening (f.eks. Fugt eller partikler) i SF6 -gas kan nedbryde sine dielektriske egenskaber, hvilket forringer breakers evne til at slukke buer og forårsage fejlfunktion.

Mekanisk fiasko:

Bær og rive af interne komponenter Likekontakt, fjedre eller driftsmekanismen kan forårsage svigt i korrekt drift. For eksempel kan ødelagte eller forkert justerede komponenter forhindre, at afbryderen åbner eller lukker effektivt.

Defekte strømtransformatorer (CTS):

Hvis de opbyggede strømtransformatorer mislykkes eller bliver beskadiget, kan det føre til unøjagtige fejldetektion, forkert udløb eller beskyttelsesfejl, hvilket resulterer i systemskade.

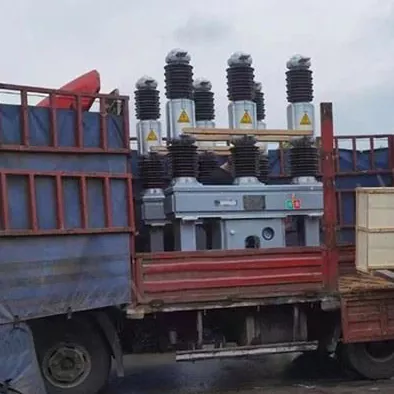

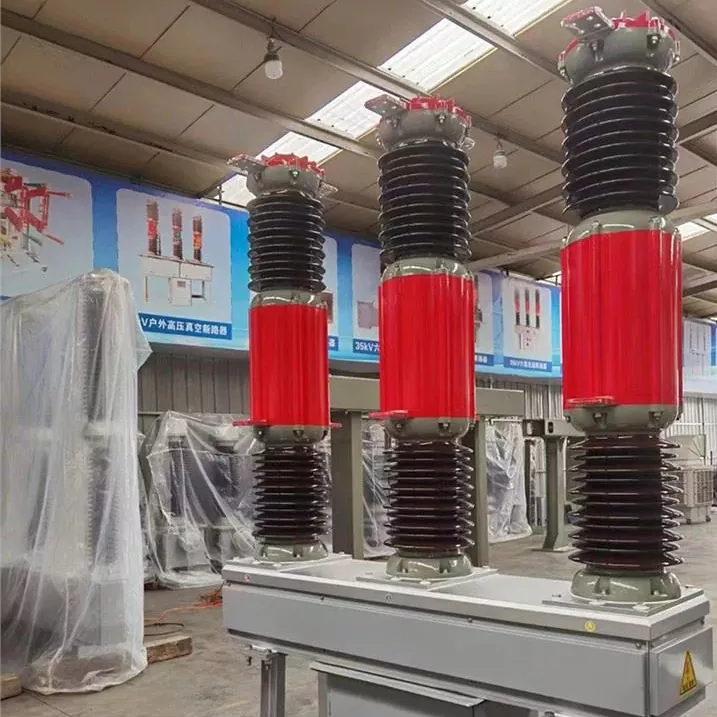

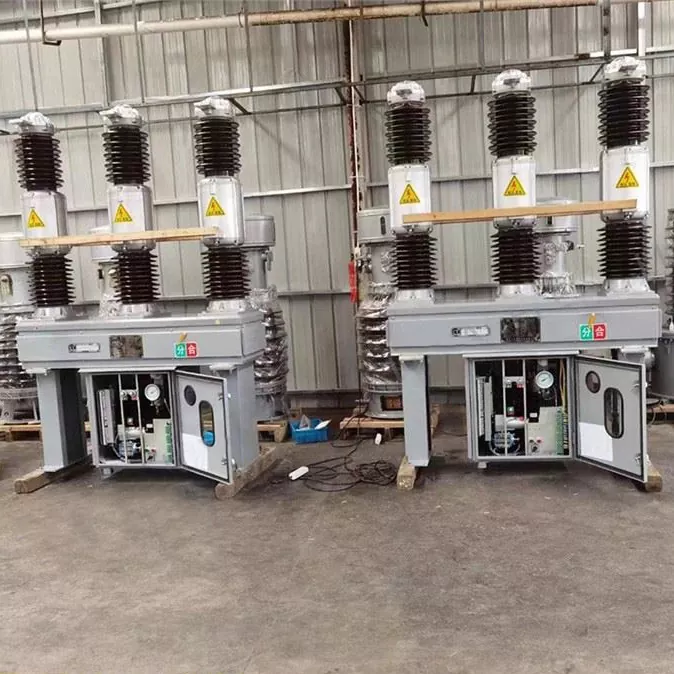

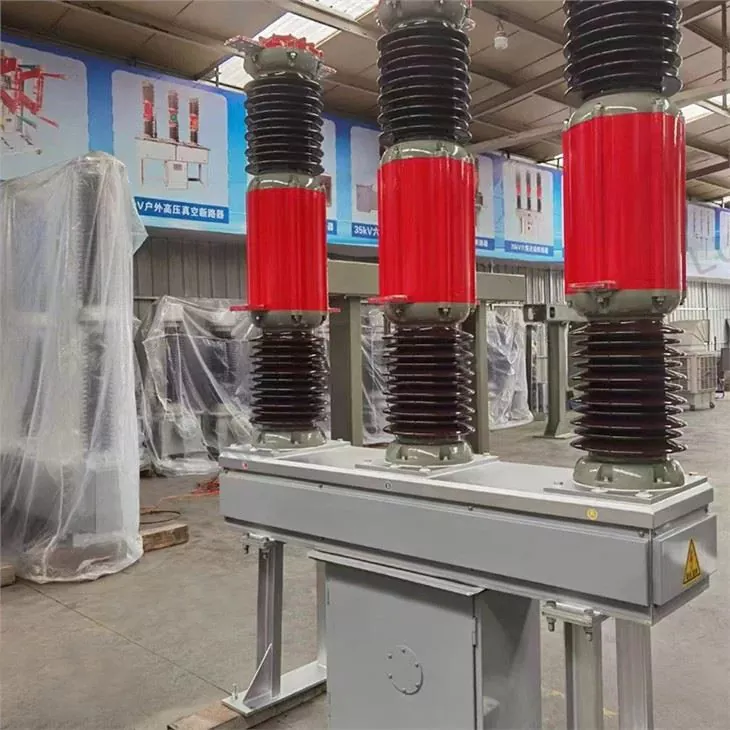

Produkt ægte skud

FAQ

Vare: LW34-40.5 SF6-afbryder

1.Hvad er den nominelle spænding på LW34-40.5 SF6-afbryderen?

· LW34-40.5 SF6-afbryderen er designet til ARATED-spænding fra 40,5 kV, der er egnet til 35 kV strømfordelingssystemer.

2. Hvilken type gas bruger LW34-40.5 til lysbue-slukning?

· Breaker usessf6 (svovl hexafluorid) gas, kendt for sin fremragende bue-udvidelse og isolerende egenskaber.

3.Hvad er det mekaniske liv i LW34-40.5 SF6-afbryderen?

· THECHANICAL LIFE OF LW34-40.5 SF6 Circuit Breaker Isover 3.000 operationer, hvilket muliggør hyppig brug uden signifikant slid.

4.Hvad er det elektriske liv i LW34-40.5 SF6-afbryderen?

· Den elektriske levetid for LW34-40.5 udvides, da det ikke kræver udskiftning af SF6-gassen i løbet af dets levetid, forudsat at regelmæssig vedligeholdelse udføres.
