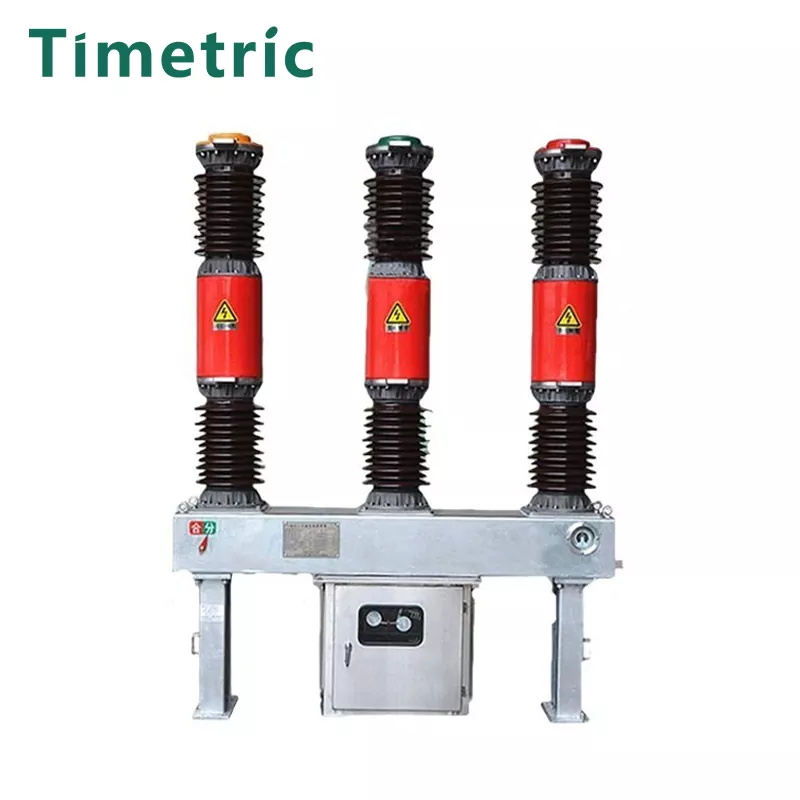

LW36-40.5 SF6-afbryder
  • LW36-40.5 SF6-afbryderLW36-40.5 SF6-afbryder
  • LW36-40.5 SF6-afbryderLW36-40.5 SF6-afbryder
  • LW36-40.5 SF6-afbryderLW36-40.5 SF6-afbryder
  • LW36-40.5 SF6-afbryderLW36-40.5 SF6-afbryder
  • LW36-40.5 SF6-afbryderLW36-40.5 SF6-afbryder

LW36-40.5 SF6-afbryder

Vare: LW36-40.5 SF6 Circuit Breaker
SF6 Gas: Fremragende bue -slukningsydelse.
Kompakt design: Enkel struktur og rumeffektiv.
Pålidelig drift: God åbningsydelse med afbalanceret drift.
Forseglet afbryder: Nedsat operationel støj.
Lav vedligeholdelse: Minimal inspektions- og vedligeholdelseskrav.

Send forespørgsel

Produkt beskrivelse

Vare: LW36-40.5 SF6 Circuit Breaker

THELW36-40.5 SF6-afbryder er en trefaset, 50Hz udendørs højspændingselektrisk udstyr designet til kontrol og beskyttelse af 40,5 kV kraftoverførsel og distributionssystemer. Det er velegnet til applikationer, herunder:

· Bindekredsløb.

· Skift af kondensatorbanker.

· Måling og beskyttelse med fastgørelsesmæssige strømtransformatorer.

Nøglefunktioner:

Overholdelse af standarder: opfylder National StandardGB1984-1989 ("AC High Voltage Circuit Breaker") og International Electrotechnical Commission Standardiec60056: 1987 ("High Voltage AC Circuit Breaker").

Fremragende breaking ydelse:

o Brugerkomprimeret gasbue slukningskammer til hurtig bue slukning.

o Kort buetid for forbedret beskyttelse.

o I stand til at bryde 25 ka 20 gange under nominel spænding uden ydelsesnedbrydning.

Lav vedligeholdelse:

o Intet behov for vedligeholdelse af orfratikering af SF6 -gas i løbet af dets levetid.

o Tilbyder lang elektrisk liv med minimal intervention.

Pålidelig isolering:

o Kan modstå40,5 kV i 10 minutter ved nulmålertryk, hvilket sikrer robust isoleringsydelse.

Høj mekanisk pålidelighed:

o Designet for -fri drift, med strid lukningsevne.

o kan sikkertoplade og tæt kondensatorbankstrømme på op til 400 ampere uden genantation.

o I stand til sikkert at skifte med lange linjer (op til 25–50 km) uden problemer som bue eller udbrændthed.

Kompakt og simpelt design:

o Kompakt størrelse med asimple struktur.

o Lange perioder med vedligeholdelsesfri drift, hvilket sikrer reduceret nedetid og omkostninger.

Modelbeskrivelse

Hoved tekniske parametre

Ingen. ltem Enhed Data
1 Bedømt spænding kv 40.5
Bedømt isolering
niveau
Lynpåvirkning modstår spænding (fuld kamværdi) kv 185
Kraftfrekvens Modstand Voltage (IMIN) kv 95
2 Bedømt strøm A 1600 2000
3 Mekanisk liv Næste fime 3000
4 Bedømt tryk af svovl hexafluoridgas Lgauge -tryk ved 20 ℃) MPA 0.50
5 Alarmtryk/minimum funktionelt tryk (målertryk ved 20 ℃) MPA 0,47/0,45
6
7
Bedømt kortslutningskontaktstrøm de 25
63
31.5
Bedømt kortslutningsafslutningsstrøm (PEAK) De 80
8 Bedømt kort tid modstående strøm (termisk stabil strøm) de 25 31.5
9 Bedømt kort tid modstående strøm (termisk stabil strøm) de 60 80
10 Bedømt kortslutningskontaktstrøm de 63 8
11 Det kumulative antal skifttider under nominel kortslutning Gange 15 10
12 Bedømt kortslutningsvarighed S 4
13 Lukketid LAT -klassificeret driftsspoltagel ≤0.1
14 Skifttid (ved nominel driftsspænding) 5 ≤0,06
15 Bedømt driftsordre C-0.3S-CO-180S-CO
16 Bedømt åbning og lukning af monomial kondensatorbankstrøm A 400
17 I lækage %år ≤1
18 Vandindhold i svovl hexafluoridgas (v/v) ≤150x10-9
19 CT14 Forårs driftsmekanisme med nominel driftsspænding
Lukningsspole, åbningsspolespænding V Broadcast: 220 380 IDC): 48 110 220
Energilagringsmotorspænding V IAC): 220 380 (DC): 110 220
20 Svovl hexafiuoridgasvægt Kg 8
21 Vægt af Circuil Breaker [Nduding driftsmekanisme) Kg 1400

Struktur og monteringsdimensioner

Arbejdsmiljø :

Vare: LW36-40.5 SF6 Circuit Breaker

Arbejdsmiljø for LW36-40.5 SF6 Circuit Breaker:

Omgivelsestemperaturområde:

Min: -30°C

Maks: +40 ° C.

(For særlige forhold kan det tilpasses til højere eller lavere temperaturområder.)

Højde:

Kan bruges op til 1.000 meter over havets overflade.

For højder over 1.000 meter kan justeringer være nødvendige for at sikre korrekt ydelse.

Fugtighed:

Den relative fugtighed bør ikke overstige95%(ikke-kondensering).

Forureningsniveau:

Velegnet til miljøer med moderat forureningsniveauer (op til topollution III i henhold til IEC -standarder).

Seismisk modstand:

Designet til at modståtaKake -intensitet på op til 8 grader på Richter -skalaen.

Vindmodstand:

Kan modstå vindhastigheder op til 160 km/t, hvilket gør det velegnet til udendørs installationer i områder, der er underlagt høj vind.

Mulige årsager til elektrisk kredsløbssvigt

Vare: LW36-40.5 SF6 Circuit Breaker

Mulige årsager til elektrisk kredsløbssvigt:

Utilstrækkelig SF6 -gastryk:

Gastryk med lav SF6 kan forringe afbryderens bueudvidelsesevne, hvilket fører til manglende afbrydelse af fejl korrekt. Regelmæssige gastrykcheck er nødvendige for pålidelig drift.

Forurening af SF6 -gas:

Forurenende stoffer (f.eks. Fugt, luft eller partikler) i SF6-gassen kan nedbryde sine dielektriske egenskaber og bue-slukende effektivitet, hvilket resulterer i defekt drift.

Mekaniske fejl:

Bær og rive på interne komponenter (f.eks. Kontakter, fjedre, oroperationsmekanismer) kan føre til funktionsfejl, såsom manglende lukning eller åbning af afbryderen, når det er nødvendigt.

Overcrrent eller kortslutningsforhold:

Hvis afbryderen udsættes for forverload Orshort-kredsløbsbetingelser ud over dens nominelle kapacitet, kan den muligvis ikke afbryde fejlstrømmen effektivt, hvilket potentielt fører til systemskade.

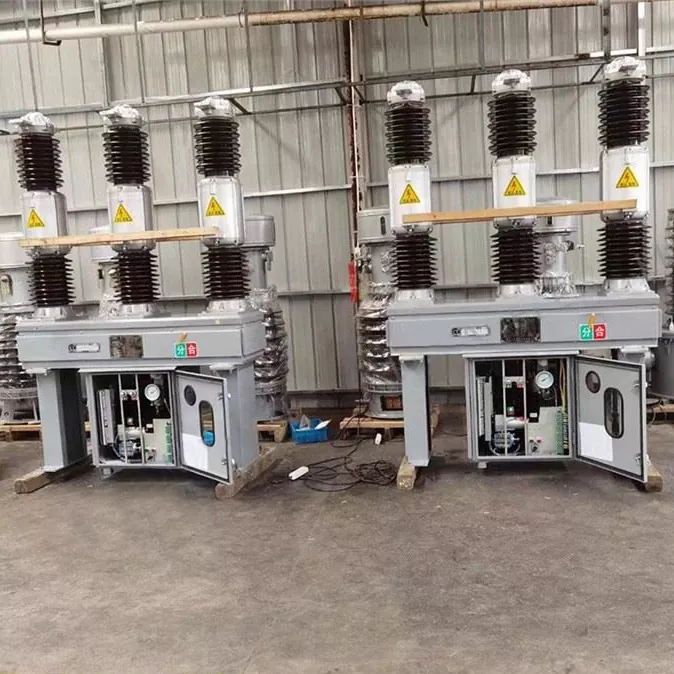

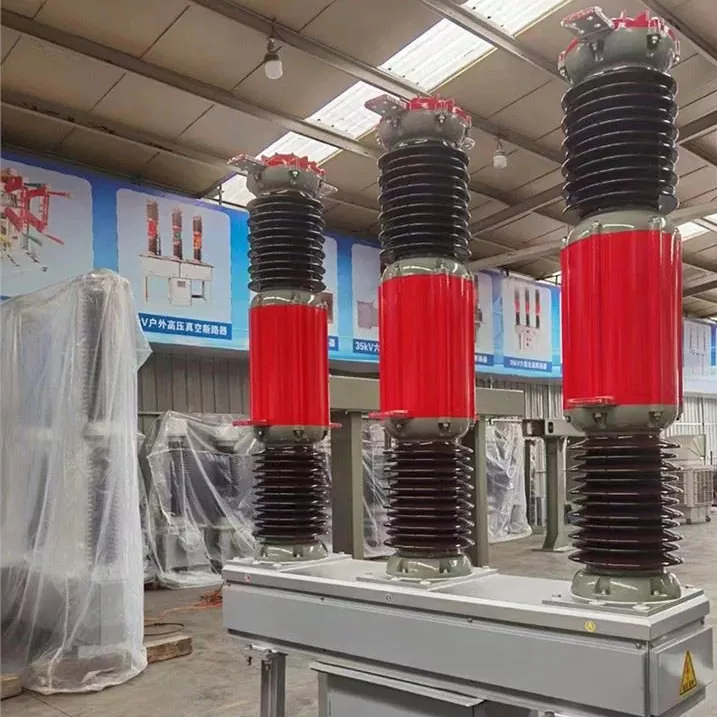

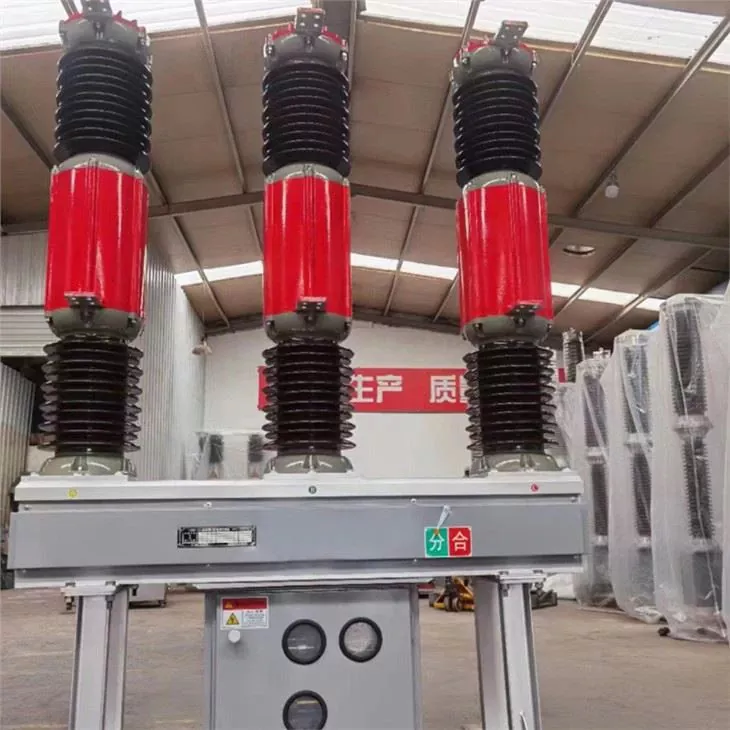

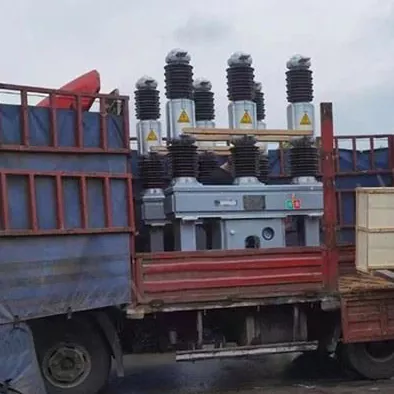

Produkt ægte skud

FAQ

Vare: LW36-40.5 SF6 Circuit Breaker

1.Hvad er den nominelle spænding på LW36-40.5 SF6-afbryderen?

· LW36-40.5 SF6-afbryderen er designet til ARATED-spænding fra 40,5 kV, der er egnet til 35 kV kraftoverførsel og distributionssystemer.

2. Hvilken type gas bruger LW36-40.5 til lysbue-slukning?

· Breaker USESSF6 (svovl hexafluorid) gas, kendt for sine fremragende dielektriske og bue-udvidede egenskaber, hvilket sikrer pålidelig drift, selv under høje fejlbetingelser.

3.Hvad er det mekaniske liv i LW36-40.5 SF6-afbryderen?

· THECHANICAL LIFE OF LW36-40.5 SF6 Circuit Breaker er designet til at overstige 3.000 operationer, hvilket gør det velegnet til hyppig skift i krævende miljøer.

4. Kan LW36-40.5 SF6-afbryderen bruges til kondensatorbankskift?

· Ja, LW36-40.5 kan bruges forskiftende kondensatorbanker og er i stand til sikkert at skifte til 400 ampere strøm uden genstilling.
