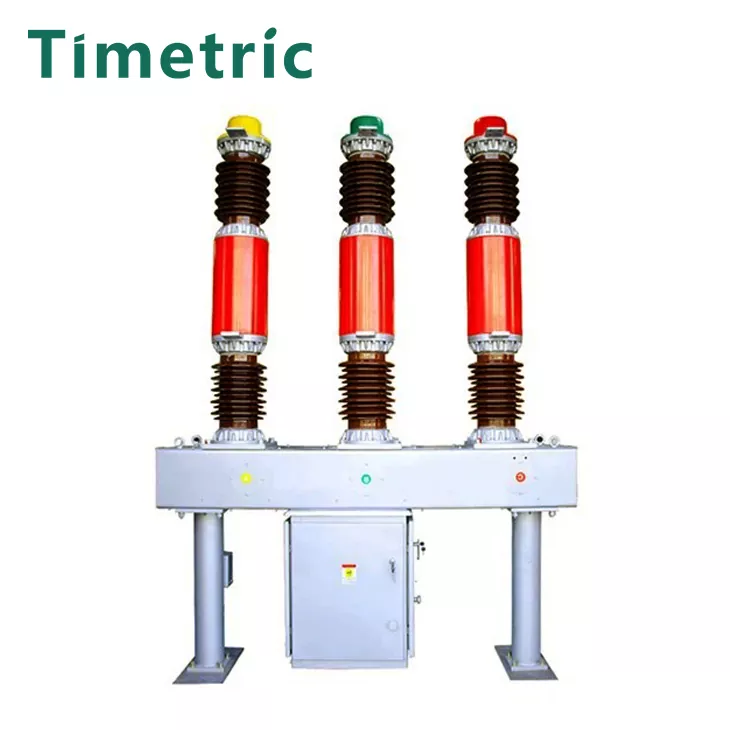

LW8-40.5AG SF6 Circuit Breaker
  • LW8-40.5AG SF6 Circuit BreakerLW8-40.5AG SF6 Circuit Breaker
  • LW8-40.5AG SF6 Circuit BreakerLW8-40.5AG SF6 Circuit Breaker
  • LW8-40.5AG SF6 Circuit BreakerLW8-40.5AG SF6 Circuit Breaker
  • LW8-40.5AG SF6 Circuit BreakerLW8-40.5AG SF6 Circuit Breaker
  • LW8-40.5AG SF6 Circuit BreakerLW8-40.5AG SF6 Circuit Breaker

LW8-40.5AG SF6 Circuit Breaker

Vare: LW8-40.5AG SF6 Circuit Breaker
God bueudslukningsydelse
SF6-gas har fremragende lysbue-egenskaber, hvilket sikrer pålidelig og hurtig afbrydelse af fejlstrømme.
Enkel struktur og kompakt størrelse
Brugen af ​​SF6 -gas giver mulighed for et mere strømlinet og kompakt kredsløbsdesign, hvilket gør det lettere at passe ind i begrænsede rum.
God åbningspræstation, afbalanceret operation
Breakeren giver en jævn og pålidelig drift med afbalanceret åbningsydelse, selv under belastning eller fejlforhold.
Forseglet afbryder, lav driftsstøj
Den forseglede karakter af afbryderen og brugen af ​​SF6 -gas resulterer i mere støjsvage drift med minimal ekstern støj.
Lav inspektion og vedligeholdelses arbejdsbyrde
SF6 -gas reducerer behovet for hyppig vedligeholdelse, sænkning af inspektionsomkostninger og bestræbelser over breakers levetid.

Send forespørgsel

Produkt beskrivelse

Vare: LW8-40.5AG SF6 Circuit Breaker

· Struktur: Hver pol er designet med asingle-søjle-en-frakturstruktur.

· ARC-slukning: Anvender princippet om selv-energi ARC-slukning for effektiv ydelse.

· Aktivering: Udstyret med ACT14 Spring Actuator, der muliggør pålidelig drift.

· Mekanisk forbindelse: Inkorporerer athree-fase mekanisk sammenkobling, hvilket sikrer synkroniseret ydeevne på tværs af alle faser.

· Overholdelse: Denne afbryder opfylder kravene fra THEGB1984 ANDIEC62271-100 standarder for højspændingsudstyr.

Modelbeskrivelse

Hoved tekniske parametre

Ingen.

 ltem

Enhed

 Data

1

 Bedømt

spænding

kv

40.5


Bedømt isolering
niveau

Lynpåvirkning modstår spænding (fuld kamværdi)

kv

185

 Kraftfrekvens Modstand Voltage (IMIN)

kv

95

2

 Bedømt strøm

A

1600 2000

3

 Mekanisk liv

 fime

3000

4

Bedømt tryk af svovl hexafluoridgas Lgauge -tryk ved 20 ℃)

MPA

0.50

5

Alarmtryk/minimum funktionelt tryk (målertryk ved 20 ℃)

MPA

0,47/0,45

6
7

 Bedømt kortslutningskontaktstrøm

de

25
63

31.5

Bedømt kortslutningsafslutningsstrøm (PEAK)

De

80

8

Bedømt kort tid modstående strøm (termisk stabil strøm)

de

25

31.5

9

Bedømt kort tid modstående strøm (termisk stabil strøm)

de

60

80

10

 Bedømt kortslutningskontaktstrøm

de

63

8

11

Det kumulative antal skifttider under nominel kortslutning

Gange

15

10

12

 Bedømt kortslutningsvarighed

S

4

13

Lukketid LAT -klassificeret driftsspoltagel



≤0.1

14

Skifttid (ved nominel driftsspænding)

5

≤0,06

15

 Bedømt driftsordre



C-0.3S-CO-180S-CO

16

Bedømt åbning og lukning af monomial kondensatorbankstrøm

A

400

17

 I lækage

%år

≤1

18

(Vandindhold i svovl hexafluoridgas (v/v)



≤150x10-9

19

CT14 Forårs driftsmekanisme med nominel driftsspænding





Lukningsspole, åbningsspolespænding

V

Broadcast: 220 380 IDC): 48 110 220

 Energilagringsmotorspænding

V

IAC): 220 380 (DC): 110 220

20

 Svovl hexafiuoridgasvægt

Kg

8

21

Vægt af Circuil Breaker [Nduding driftsmekanisme)

Kg

1400

Struktur og monteringsdimensioner

Arbejdsmiljø :

Vare: LW8A-40.5 SF6-afbryder

Omgivelsestemperatur:

Øvre grænse: +40 ° C.

Nedre grænse: -30 ° C.

Højde:

≤2000 meter over havets overflade

Hvis det er installeret i højere højder, kan justeringer af isoleringsniveauet være nødvendige.

Vindtryk:

≤700 PA (svarende til vindhastigheder på op til 34 m/s).

Seismiske forhold:

Circuit Breaker er designet til at vige ud af det end quake -intensitet af UP til 8 grader.

Forureningsniveau:

Klasse I, hvilket indikerer, at det er velegnet til normale miljøforureningsniveauer.

Temperatursvingninger:

Maksimal daglig temperaturforskel: Ikke mere end 25 ° C.

Mulige årsager til elektrisk kredsløbssvigt

Vare: LW8A-40.5 SF6-afbryder

1.Fæller i SF6 -gasisolering

· SF6 gaslækage: SF6 (svovl hexafluorid) gas bruges til at isolere afbryderkontakterne. Enhver lækage eller forringelse af gassen kan reducere dens isolerende egenskaber, hvilket fører til sammenbrud i ydeevne og mulig manglende afbrydelse af fejlstrømme.

· Utilstrækkelig gastryk: Lavt gastryk kan forårsage forkert drift af afbryderen, da SF6 -gas er integreret i at slukke buen under en fejl.


2. Mekaniske fejl

· Fejlfunktion i forårsmekanismen: Breaker fungerer gennem en fjedermekanisme, der gemmer energi til åbning og lukning. En funktionsfejl om foråret eller aktuatormekanismen kan forhindre korrekt drift, hvilket fører til en manglende åbning eller luk breaker.

· Kontaktslitage eller skader: Over tid kan afbryderens kontakter slides, blive pitted eller lide mekanisk skade og gå på kompromis med dens evne til at fremstille eller bryde kredsløbet efter behov.


3.elektriske fejl

· Overstrøm eller kortslutninger: En overbelastning eller kortslutning ud over afbryderens afbrydelseskapacitet kan forårsage overophedning eller skade på breakers interne komponenter.

· Forkerte turindstillinger: Hvis turindstillingerne er forkert konfigureret, eller beskyttelsesrelæet ikke fungerer korrekt, kan afbryderen muligvis ikke rejse i tilfælde af en overstrøm eller fejl.


4.Arc -fejl

Bue -slukningssvigt: SF6 -kredsløbsbrydere er afhængige af lysbue -slukende egenskaber for SF6 -gassen. Hvis afbryderen ikke slukker den elektriske lysbue korrekt (på grund af gastryksproblemer eller forurening), kan dette føre til vedvarende buer, hvilket skader bryderen og det omgivende udstyr.

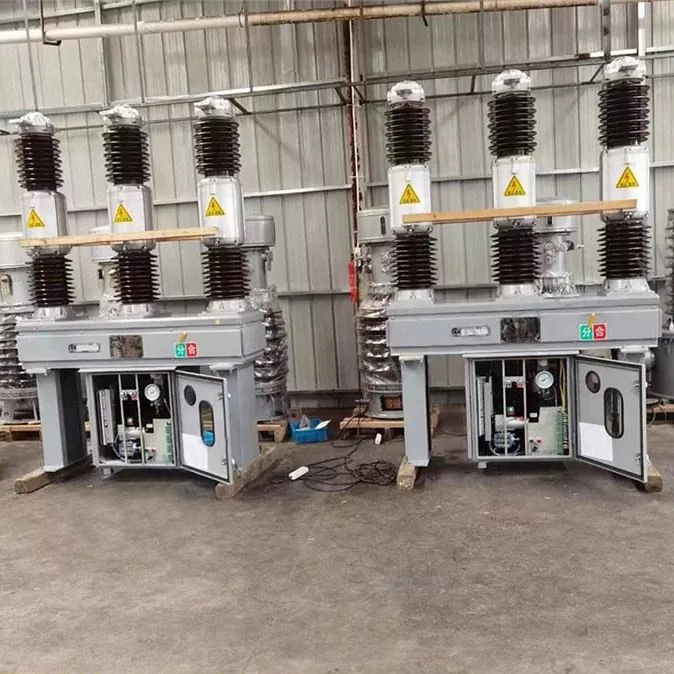

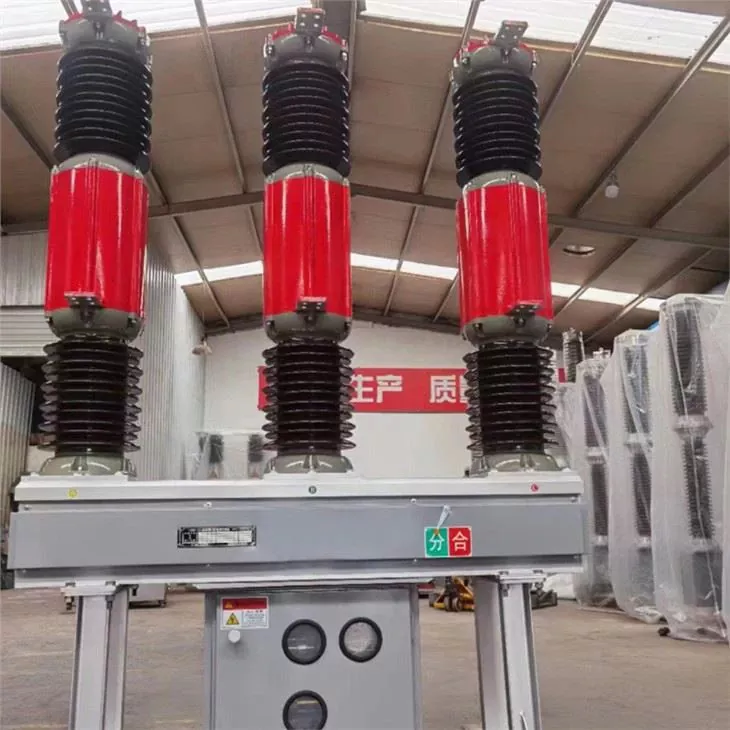

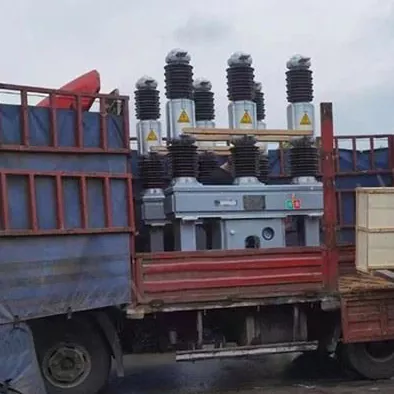

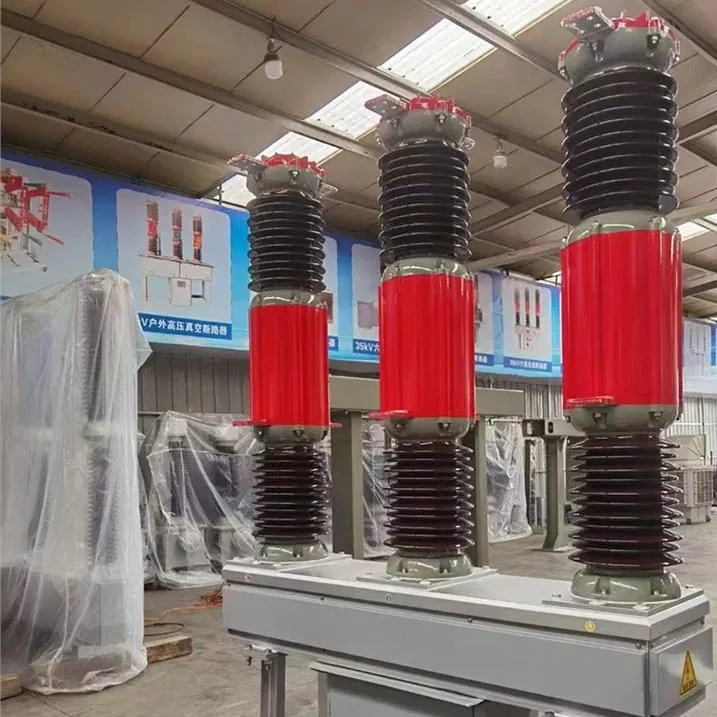

Produkt ægte skud

FAQ

Vare: LW8A-40.5 SF6-afbryder

1.Hvad er LW8A-40.5 SF6-afbryderen?

Svar: LW8A-40.5 SF6-afbryderen er en højspændingsafbryder, der er klassificeret til 40,5 kV, typisk anvendt i elektriske understationer og kraftsystemer. Den anvender SF6-gas til isolerings- og bue-slukende formål, hvilket sikrer pålidelig drift i højspændingsmiljøer.


2.Hvad er de vigtigste træk ved LW8A-40.5 SF6-afbryderen?

Svar:

Bedømt spænding: 40,5 kV

SF6 gasisolering og bue slukning

Høj brudkapacitet, velegnet til afbrydelse af fejlstrømme

Hurtig driftsmekanisme til hurtig fejlafstand

Velegnet til udendørs og indendørs applikationer

Kompakt design til nem installation


3.Hvordan fungerer LW8A-40.5 SF6-afbryderen?

Svar: Breaker fungerer ved at bruge SF6 -gas til at slukke den bue, der er dannet, når kontakter åbnes under en fejl. Når der registreres en fejl, aktiverer afbryderens kontrolsystem fjedermekanismen og tvinger kontakterne til at adskille sig. SF6 -gassen absorberer energien fra buen og afkøler den, hvilket sikrer, at kredsløbet sikkert afbrydes.
