Medium spændingskontaktkabinet
  • Medium spændingskontaktkabinetMedium spændingskontaktkabinet
  • Medium spændingskontaktkabinetMedium spændingskontaktkabinet
  • Medium spændingskontaktkabinetMedium spændingskontaktkabinet
  • Medium spændingskontaktkabinetMedium spændingskontaktkabinet
  • Medium spændingskontaktkabinetMedium spændingskontaktkabinet

Medium spændingskontaktkabinet

Timeetrisk elektrisk medium spændingskontaktkabinet: En switchgear, der er specielt brugt i mellemspændingsfordelingsstationer. Mellemspændingsafbryderens kabinet er et switchgear, der er specielt brugt i mellemspændingsdistributionsstationer, produceret af TimeTric Electric.Timetric Electric Medium Spændingsafbrydermøder GB3906-1991 Standard og er egnet til 3-35kv AC Metal-Accosed Switchge. Den tidlige elektriske mellemspændingskontaktkabinet består af et skab og en afbryder, og har funktioner som f.eks. Indgående og udgående linjer, kabelindkommende og udgående linjer og busbar -forbindelse. Dens nominelle spænding er 1-17,5 kV, og den nominelle strøm er 630-4000A.

Send forespørgsel

Produkt beskrivelse

Spændingsområdet for mellemspændingsafbryderkabinettet kan også udvides til inden for 36 kV, inklusive mere almindelige spændingsniveauer, såsom 3 kV, 6 kV, 10 kV, 20 kV og 35 kV.

Anvendelsesområder: Medium spændingskontaktkabinetter bruges hovedsageligt i byområder, offentlige bygninger, motorveje, kemiske industrier osv. Til kraftoverførsel og distribution og substation ind- og udløbskontrol og beskyttelse.

Hvad er et medium spændingskontaktkabinet? Metalindkastede switchgear, der har god isoleringsydelse til andet udstyr end mellemstore spændingsafbrydere, forhindrer buer i at brænde gennem kraftudstyr, sikrer strømforbruget og undgår også udvidelsen af ​​fejlområdet for mellemspændingsafbrydere, når du bruger elektricitet. Kabinettet med mellemspændingskontakt består af to hoveddele: kabinetskroppen og afbryderen og har funktioner som f.eks. Omknyttet ind- og udløbslinjer, kabelindløb og udløbslinjer og busbar -forbindelse. Kabinetskroppen består af et hus, elektriske komponenter (inklusive isolerende dele), forskellige mekanismer, sekundære terminaler og forbindelser.


Hvad er kategorierne af mellemspændingsafbrydere?

I henhold til strukturen af ​​mellemspændingsafbrydere er der flere kategorier af mellemspændingsafbrydere:

(1) Semi-lukkede mellemspændingsafbryder, fronten og siderne af skabet er lukket, ryggen og busbaren udsættes, strukturen er enkel, omkostningerne er lave, sikkerheden er dårlig, og den er tæt på at blive fjernet, såsom GGLA-type.

(2) Kassetype mediumspændingsafbrydere, med en metalskal, men færre rum, er busbaren også lukket, og sikkerheden er bedre. Såsom XGN -type.

(3) Interval-type mellemspændingsafbryder, hvert værelse er adskilt af en eller flere ikke-metalliske partitioner, og sikkerheden er bedre. Såsom Jyn -type.

(4) Armored mellemspændingsafbryder, hvert værelse er adskilt af metalpartitioner og jordet med god sikkerhed, kompleks struktur, høj behandling af præcision og lidt højere pris. Såsom Kyn -type fremstillet i Kina og ZSL -type ABB.

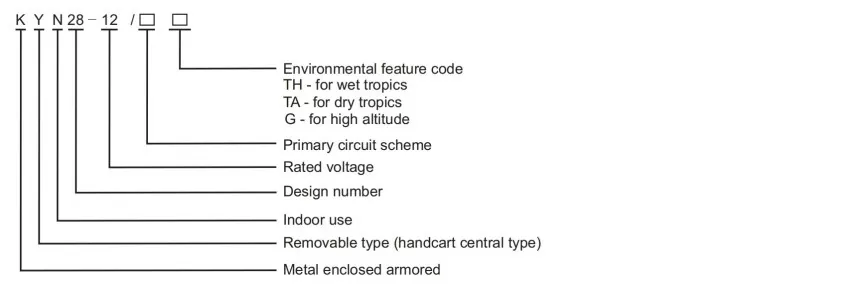

Modelbeskrivelse

Hoved tekniske parametre

ltem Enhed Parametre
Bedømt spænding Kv 36  40,5
Bedømt frekvens Hz 50
Bedømt kurent A 63012501600200025003150
Branch Busbar Bedømt strøm A 63012501600200025003150
Hovedbusslinjeklasset strøm A 63012501600200025003150
1 min strømfrekvens modstå spænding Kv 70  95
Lysende impuls modstår spænding kv 170  185
Bedømt kort tid modstående strøm (4S) de 16/20/25/31,5/40
Bedømt kortslutning Breaking Curent (Peak) de 40/50/63/80/100
Bedømt spænding til kontrolkredsløb V DC110, DC220, AC220

Struktur og monteringsdimensioner

Arbejdsmiljø :

Brug af brugsmiljøet i mellemspændingsafbryderen inkluderer temperatur, fugtighed, højde, luftkvalitet og andre aspekter.‌

1. temperaturkrav‌: Temperaturkravene for mellemspændingsafbryder er generelt -5 ℃ ~+40 ℃. Når temperaturen overstiger dette interval, påvirkes den elektriske ydelse, mekaniske ydelse og beskyttelsesniveau for det elektriske skab.

‌2. Fugtighedskrav‌: Fugtighedskravene til mellemspændingsafbrydere er generelt, at den relative fugtighed ikke overstiger 50%. Når fugtigheden er for høj, kan lækage, isoleringsreduktion og andre problemer forekomme inde i det elektriske skab, der påvirker udstyrets levetid og sikkerhed‌

3. Højdebehov‌: For områder med høj højde skal mellemstore switchgear bruges ved reduceret kapacitet eller udsættes for at modstå spændingstest i overensstemmelse med relevante standarder. F.eks

4‌. Krav til luftkvalitets: Kravene til luftkvalitet i mellemspændingsafbrydere er relativt høje og indeholder generelt ikke ætsende gasser, støv og andre skadelige stoffer. Når disse skadelige stoffer findes i luften, vil de skade elektrisk udstyr og påvirke udstyrets levetid og sikkerhed‌

Fordele og funktioner ved switchgear

De vigtigste funktioner og fordele ved mellemspændingsafbryder inkluderer følgende aspekter:



1. High Performance-parametre: Mellemspændingsafbrydere har fremragende ydelsesparametre, såsom højspændings modstå kapacitet og kortslutningsstrøm modstående kapacitet. For eksempel når lynimpulsen spænding af mellemspændingsafbrydere når 75 kV, og den nominelle korttidsstandsstrøm kan nå 25-40ka. Det kan fungere stabilt under forskellige højspændingsmiljøer, effektivt modstå fejlchok, såsom overspænding og kortslutningsstrøm i elsystemet, og sikre kontinuiteten i strømforsyningen.

2. god isolering og buepræstation: mellemstor switchgear er designet med god isolering og buepræstation. For eksempel når den interne buekapacitet for mellemspændingsafbrydere 31,5 ka/4s og 40 ka/0,5s, der opfylder IAC-niveau AFLR-standarden, kan effektivt begrænse påvirkningen af ​​ARC under interne fejl, reducere skader på skabet og det omgivende udstyr og sikre personalets sikkerhed og udstyr.

3. Modulært og miniaturiseret design: Medium-spændingskontakt vedtager normalt modulært design, som er let at fremstille, samle, vedligeholde og revidere. For eksempel er kabinettet for mellemspændingsskiftning opdelt i uafhængige funktionelle enheder som Busbar Room, Circuit Breaker Room, Cable Room og Control Rum. Størrelsen og forbindelsesgrænsefladen for hver enhed er standardiseret, hvilket er praktisk til fejlplacering og isolering, hvilket reducerer strømafbrydelsestid og vedligeholdelsesomkostninger.

4. Derudover er kabinetbredden på nogle modeller kun 550 mm, hvilket reducerer gulvpladsen i høj grad og er velegnet til steder med stramme jordressourcer.

5. Intelligente funktioner: Moderne mellemspændingsafbrydere har en række intelligente funktioner, herunder indlejret intelligent temperaturovervågning, vakuumbuekammerkarakteristikovervågning, vognkabinet Intelligent overvågning, mekanisk egenskaber og sekundær kredsløbsovervågning osv. Vogn og jordknivstyring, overvågning og beskyttelse osv., Forbedre graden af ​​udstyrsautomation og driftssikkerhed. 6. Høj sikkerhedsgaranti: Den mellemstore switchgear er designet med fem-beskyttelse sammenlåsning og andre sikkerhedsforanstaltninger. For eksempel vedtager mellemspændingsafbryderen et interlock-design med fem beskyttelse for at forhindre misoperation, såsom at skubbe og trække afbrydervogne under belastning, forkert åbning og forkert lukning af strømafbryderen osv., Funderet sikring af operatørens sikkerhed.

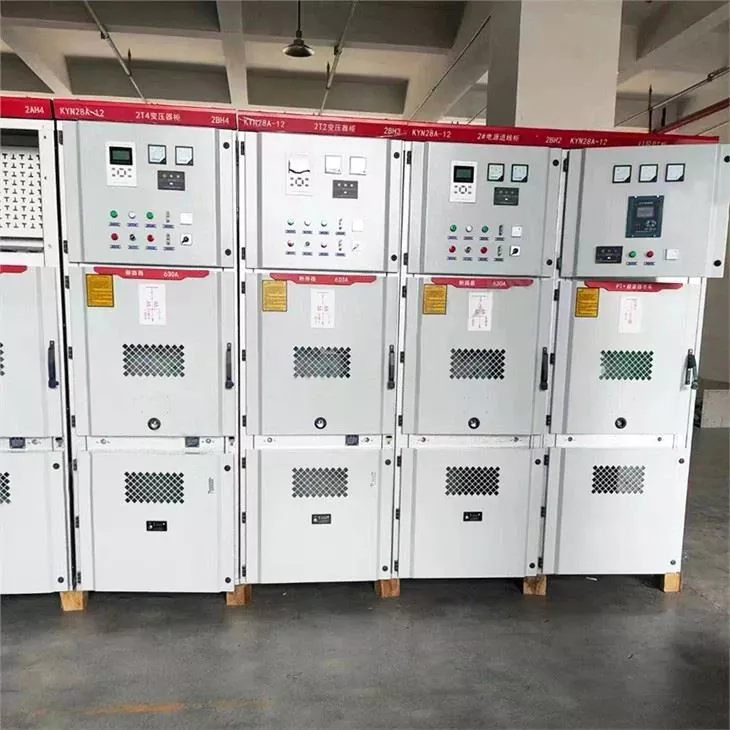

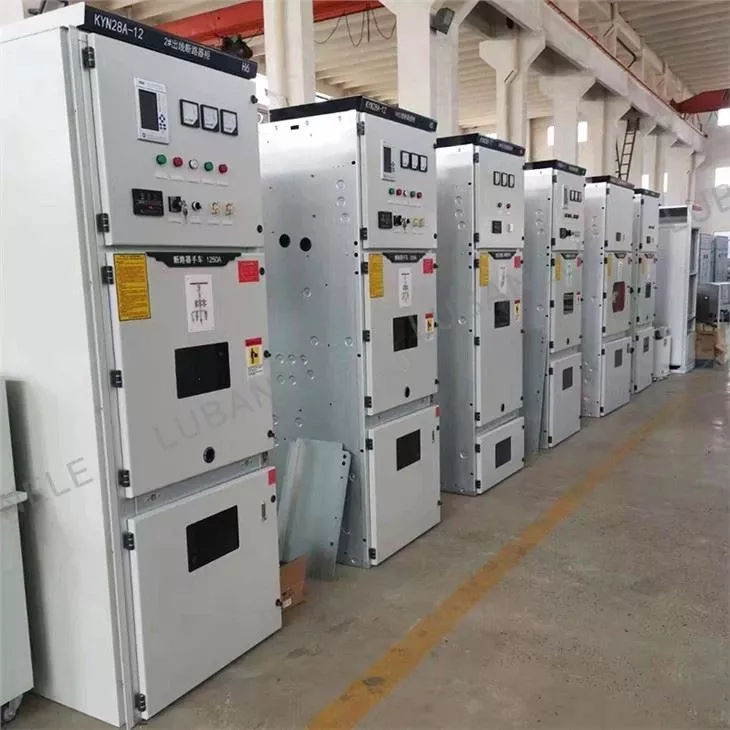

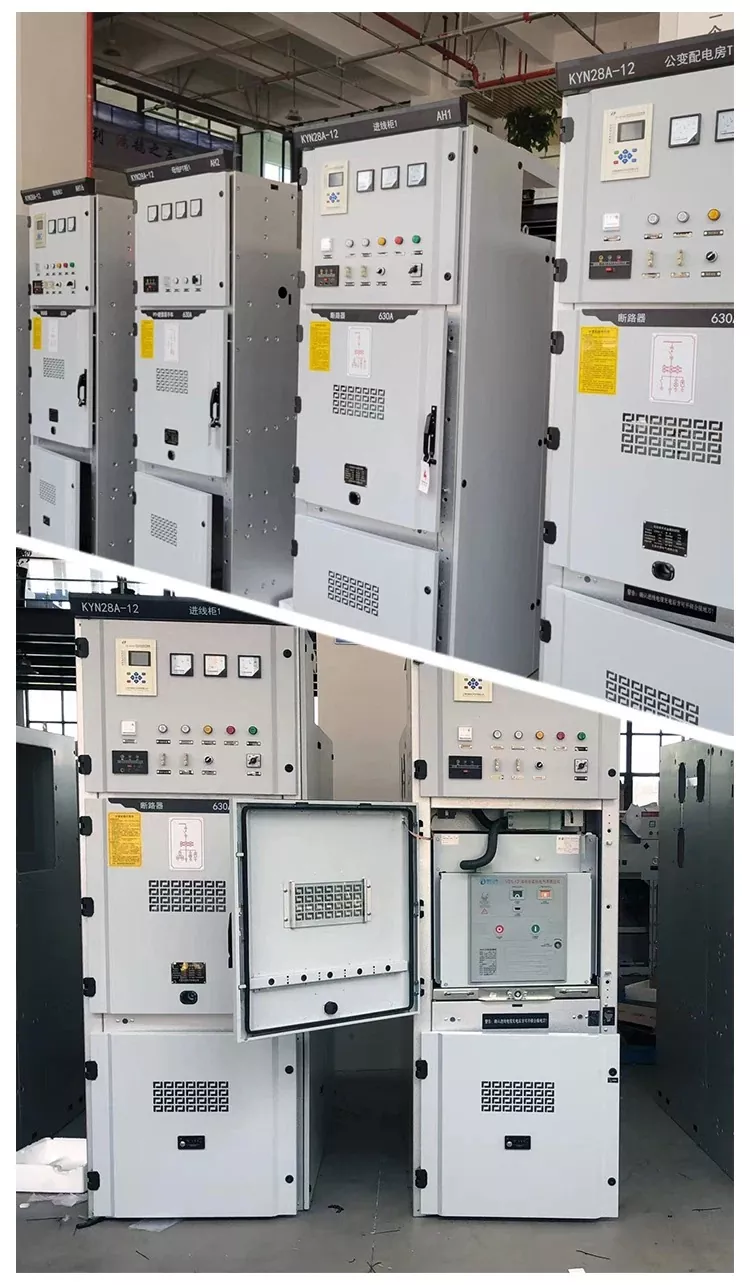

Produkt ægte skud

FAQ

Kan din virksomhed tilpasse produkter i henhold til mine krav?

Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.


Hvad er din hurtigste leveringstid?


Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.

Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
