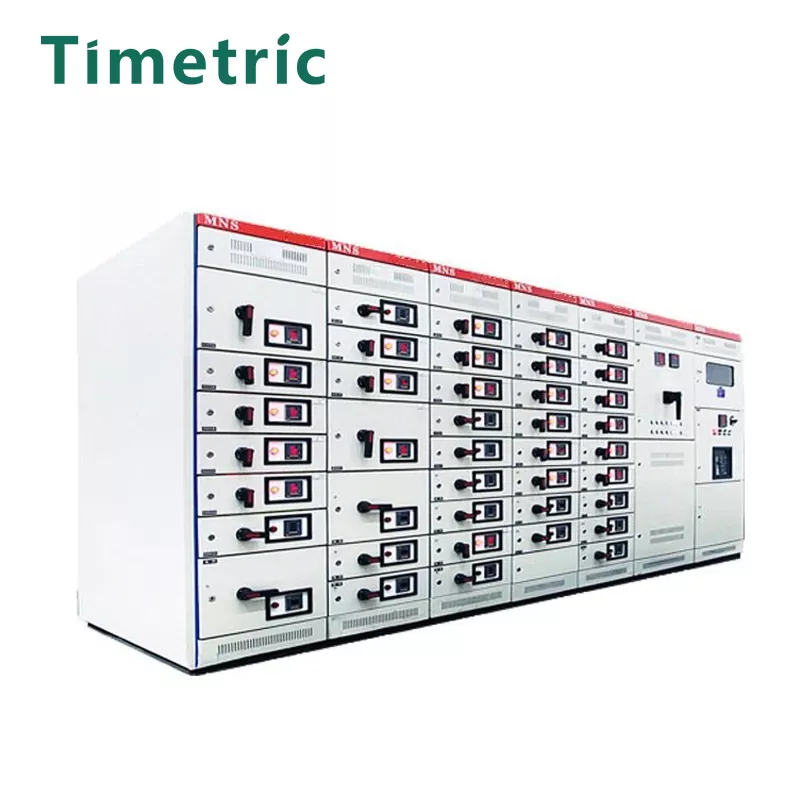

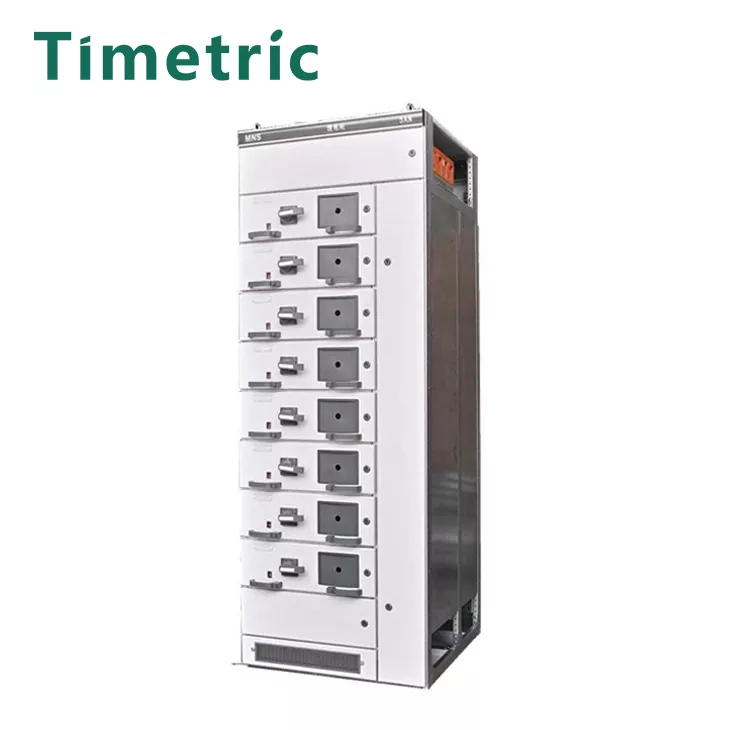

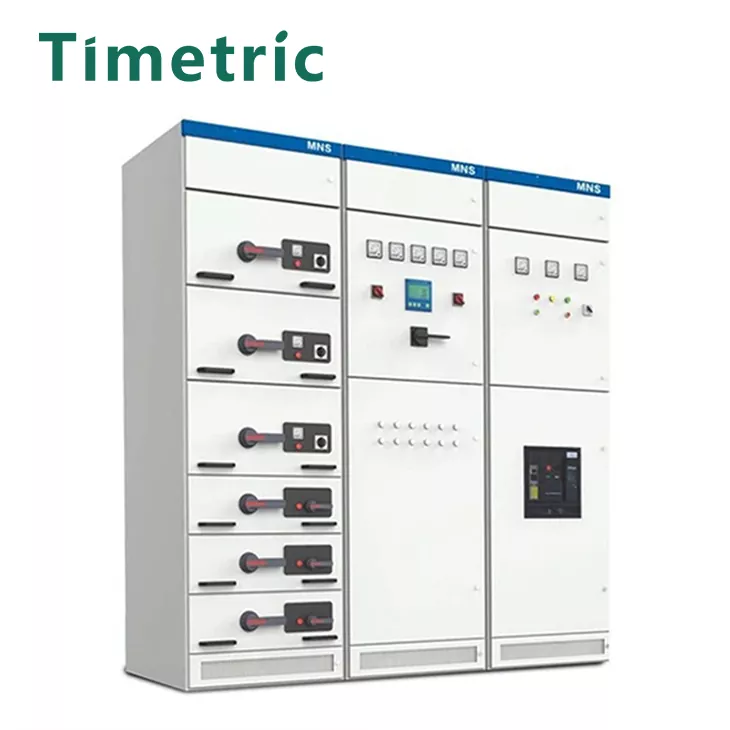

MSN -type lavspændingsskuffe -switch -kabinet
  • MSN -type lavspændingsskuffe -switch -kabinetMSN -type lavspændingsskuffe -switch -kabinet
  • MSN -type lavspændingsskuffe -switch -kabinetMSN -type lavspændingsskuffe -switch -kabinet
  • MSN -type lavspændingsskuffe -switch -kabinetMSN -type lavspændingsskuffe -switch -kabinet
  • MSN -type lavspændingsskuffe -switch -kabinetMSN -type lavspændingsskuffe -switch -kabinet
  • MSN -type lavspændingsskuffe -switch -kabinetMSN -type lavspændingsskuffe -switch -kabinet

MSN -type lavspændingsskuffe -switch -kabinet

TimeTric Electric MSN -type lavspændingsskuffe -switch -kabinet og de elektriske komponenter og råvarer, der bruges deri, er alle avancerede og pålidelige udstyr valgt i overensstemmelse med kravene i tegningerne. Dens tekniske specifikationer, leveringsomfang, arbejdsvilkår, tekniske parametre, fabriksinspektion, accept på stedet og teknisk uddannelse kan alle opfylde de krav, som ejeren har fremsat på tegningerne.

Send forespørgsel

Produkt beskrivelse

TimeTric Electric MSN Type Low Voltage Skuff Type Switch Cabinet er designet og fremstillet i henhold til følgende standarder.

GB7251.1 Lav spænding Komplet switchgear

ZBK36001 Lavspændings tilbagetrækning af komplet switchgear

GB4720 Lavspændingselektriske apparater og elektrisk kontroludstyr

GB9466 Grundlæggende testmetoder til komplet switchgear med lav spænding

GB9466 Grundlæggende testmetoder til komplet switchgear med lav spænding

GB50150 Electrical Equipment Exchange Test Standard til elektrisk installationsteknik

GB50168 Konstruktions- og acceptspecifikationer for kabellinjer til elektrisk installationsteknik

IEC439-1 komplet udstyr, der består af lavspændingskontakt og kontroller elektriske apparater

Alle ovenstående specifikationer og standarder er gyldige versioner.

1. Systemrammen på MSN-typen Lavspændingsskuffe-switch-kabinet er en C-formet ramme med 25 mm interval modulære huller. Forbindelsen mellem rammestrukturen er samlet med internationalt avancerede selvtappende skruer. Alle rammedele er vedligeholdelsesfri.

2. MSN -typen lavspændingsskuffe -switch -kabinet er meget modulopbygget med et standardmodul E = 25 mm. Da rammen vedtager et 25 mm modulært hulsystem, kan rammestrukturen samles i forskellige typer skabe uden specielle værktøjer.

3. MSN -typen lavspændingsskuffe -switch -kabinet er baseret på et komplet sæt skabsrammer, og de lodrette og vandrette partitioner er fastgjort med bolte. Hele kabinettet er fastgjort på en enkelt base for at danne et stabilt selvforsørgende system, der ikke vil blive beskadiget af vibrationer.

4. Kabinettet kan opdeles i: enhedsrum, busbar rum og kabelrum.

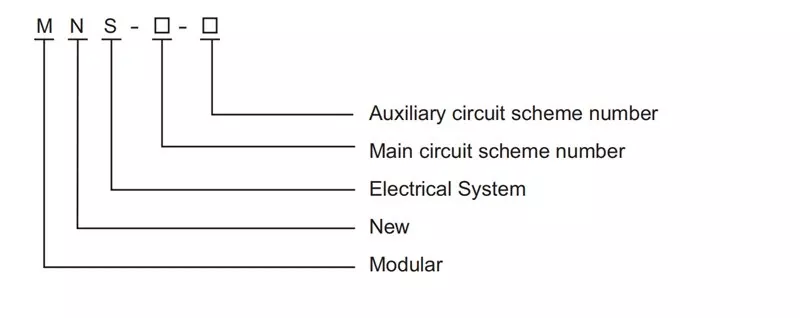

Modelbeskrivelse

Hoved tekniske parametre

ltem Enhed Parametre
Bedømt spænding Kv 36  40,5
Bedømt frekvens Hz 50
Bedømt kurent A 63012501600200025003150
Branch Busbar Bedømt strøm A 63012501600200025003150
Hovedbusslinjeklasset strøm A 63012501600200025003150
1 min strømfrekvens modstå spænding Kv 70  95
Lysende impuls modstår spænding kv 170  185
Bedømt kort tid modstående strøm (4S) de 16/20/25/31,5/40
Bedømt kortslutning Breaking Curent (Peak) de 40/50/63/80/100
Bedømt spænding til kontrolkredsløb V DC110, DC220, AC220

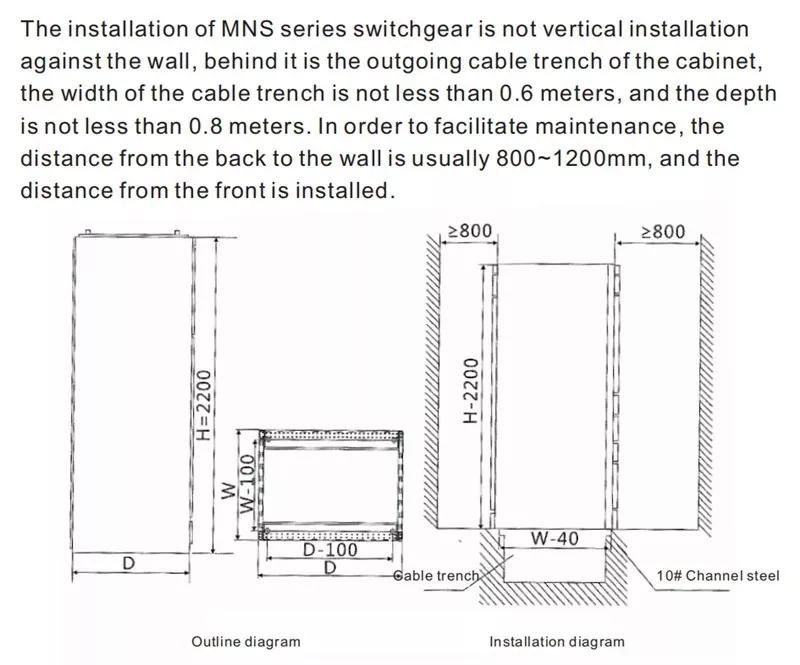

Struktur og monteringsdimensioner

Arbejdsmiljø :

Tidetrisk elektrisk MSN -type Lavspændingsskuffe Type Kontaktkabinet Brug miljøforhold:

1.Installation Placering: Indendørs

2.Aaltitude: Under 1000 m

3.ambient temperatur: -15 ℃ ~+45 ℃

4.Maksimal daglig temperatur: +35 ℃ (24-timers gennemsnit)

5.Maximum Daglig temperaturforskel: <15k

6.Maximum Relativ fugtighed: 95% (dagligt gennemsnit)

7,90% (25 ℃) (månedligt gennemsnit)

8.Seismisk modstand: Toleranceintensitet overstiger ikke 8 grader

9. LAVET POLTION SEVENT: Lidt forurenet

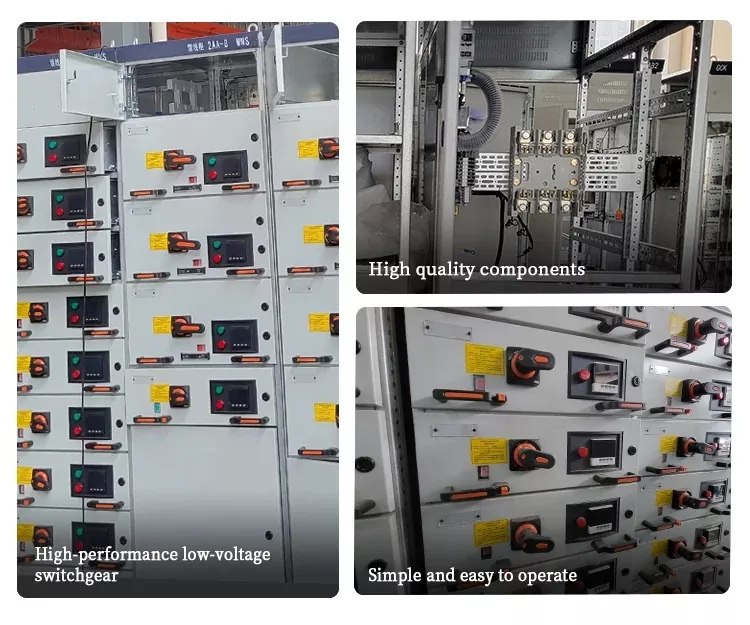

Fordele og funktioner ved switchgear

1.Timetrisk elektrisk MSN -type lavspændingsskuffe -switch -kabinet har et kompakt design. Designet af dette lavspændingsafbryderkabinet kan rumme mere funktionelle enheder i et mindre rum.
2. Stærk alsidighed og fleksibel samling. C-type-profilen med en modul på 25 mm kan opfylde kravene i forskellige strukturelle former, beskyttelsesniveauer og brugsmiljøer.
3. Standardmoduldesign: Det kan være sammensat af standardenheder såsom beskyttelse, drift, konvertering, kontrol, regulering og indikation. Brugere kan vælge at samle efter deres behov. Mere end 200 monteringsdele kan bruges til at samle kabinetstrukturer af forskellige ordninger og danne faste partitioner eller skuffeenheder.
4. kabinettet har høj sikkerhed, og et stort antal højstyrke flammehæmmende ingeniørplastikkomponenter bruges til effektivt at forbedre sikkerhedsydelsen.

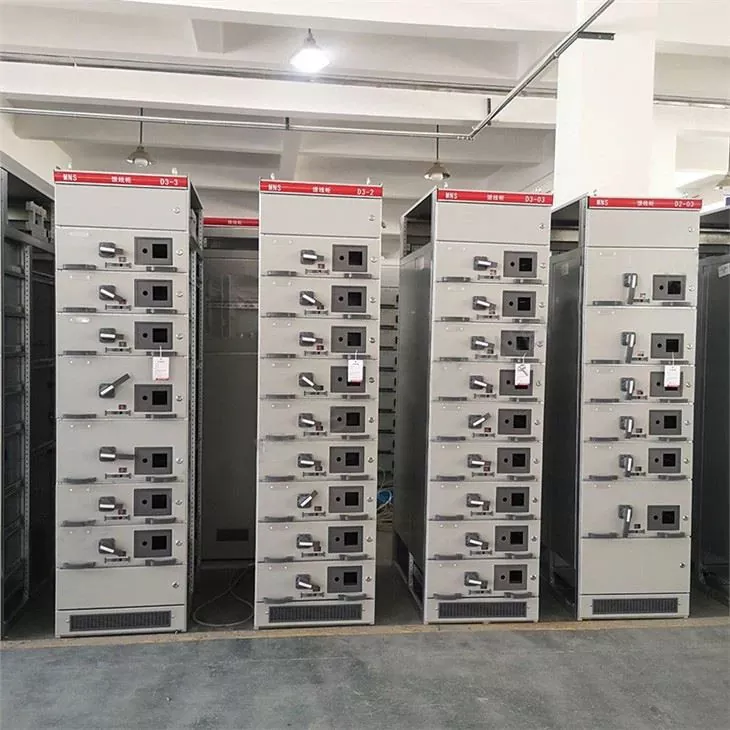

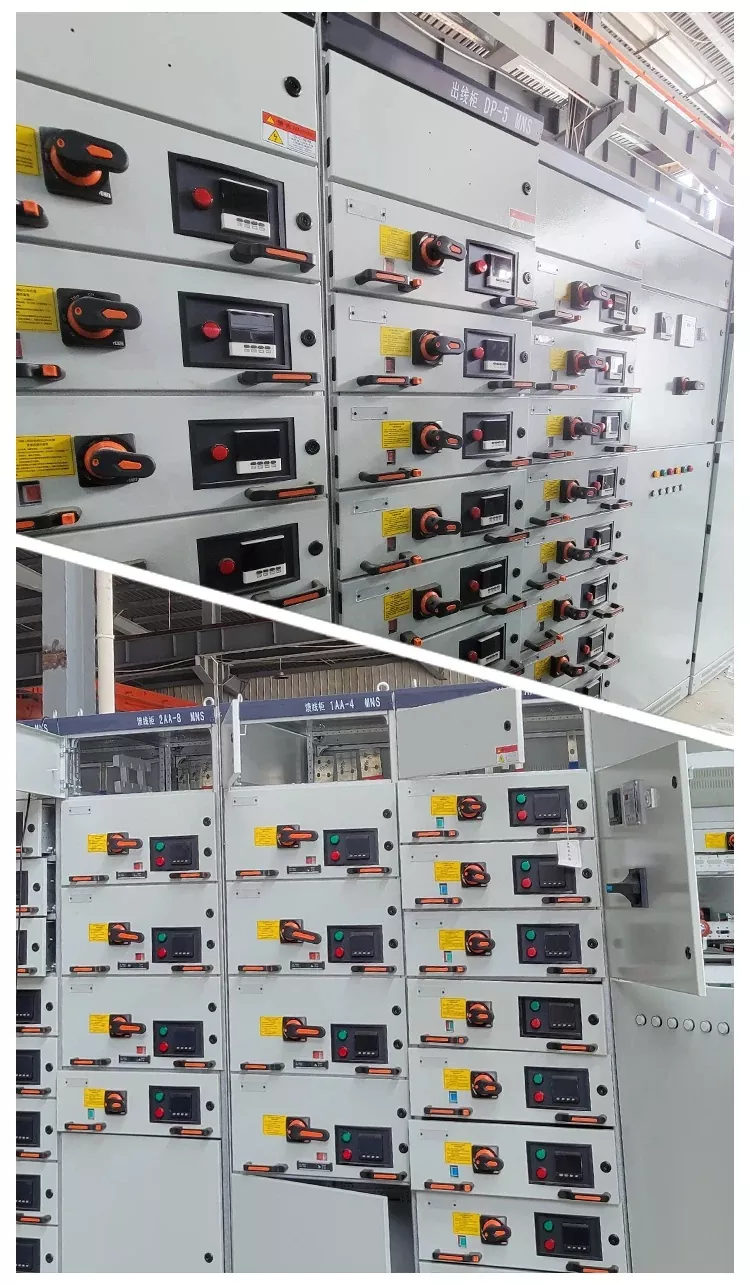

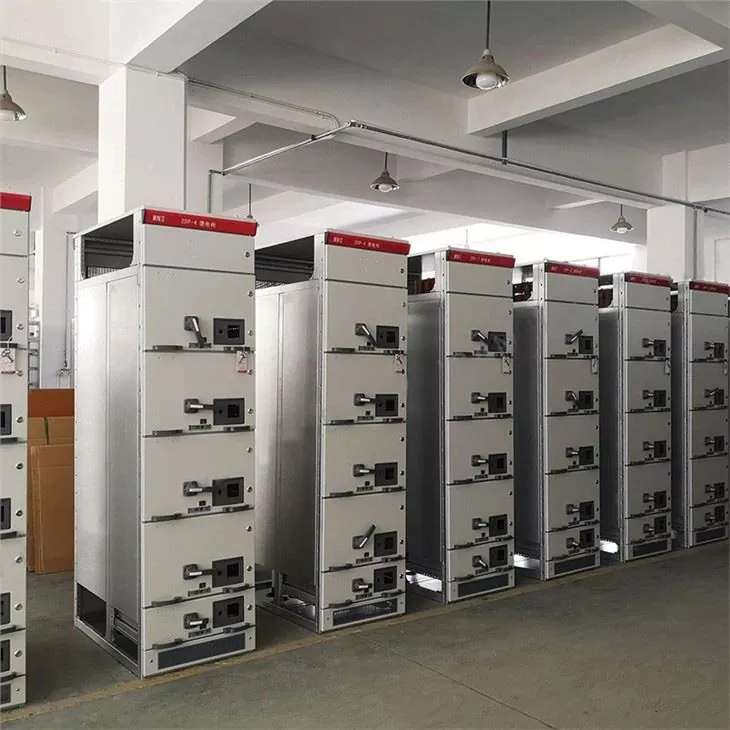

Produkt ægte skud

FAQ

Kan din virksomhed tilpasse produkter i henhold til mine krav?

Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.


Hvad er din hurtigste leveringstid?

Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.

Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
