Rum indendørs højspænding SF6 gas isoleret switchgear
  • Rum indendørs højspænding SF6 gas isoleret switchgearRum indendørs højspænding SF6 gas isoleret switchgear
  • Rum indendørs højspænding SF6 gas isoleret switchgearRum indendørs højspænding SF6 gas isoleret switchgear
  • Rum indendørs højspænding SF6 gas isoleret switchgearRum indendørs højspænding SF6 gas isoleret switchgear

Rum indendørs højspænding SF6 gas isoleret switchgear

Rum Indoor High Voltage SF6 Gas Isoleret switchgear er en ny type SF6-gasisoleret mellemspændingsafbrydere uafhængigt udviklet af Timetric Electric. Produktet vedtager et modulært design og kan arrangeres vilkårligt i henhold til forskellige designordninger for at opnå en perfekt kombination af fælles kasseenheder og udvidede enheder, der imødekommer behovene i forskellige sekundære transmissions- og distributionsstationer til fleksibel brug af kompakt switchgear. Det er et fuldstændigt forseglet system, hvis primære komponenter er lukket i en rustfri stålskal og ikke påvirkes af miljøet; Det har egenskaberne ved pålidelig drift, sikkerhed, kompakt strukturelt design, lille fodaftryk, vedligeholdelsesfri og lang levetid. Rum indendørs højspænding SF6 gasisolerede switchgear-produkter har bestået typetesten for de nationale højspændings elektriske udstyrs testcenter og er vidt brugt i små sekundære distributionsstationer, kassetype-switchgearstationer, industrielle og minedrift af virksomheder, lufthavn, jernbaner, kommercielle områder, højhuse bygninger, motorvej, undervejs, tunneller og steder med hårde naturlige forhold.

Send forespørgsel

Produkt beskrivelse

Rum Indoor High Voltage SF6 Gas Isoleret switchgear er en luftisoleret eller gasisoleret medium-spænding elektrisk kombinationsindretning, der kan kombineres til flere kredsløb efter ønske, med funktionerne ved at skifte, forbinde og beskytte kraftsystemet og med belastningsafbrydere som kernekomponenterne. Dens hovedkredsløbskernekomponenter er sammensat af SF6 -belastningsafbrydere eller yderligere strømafbrydere og andre primære hjælpeelektriske apparater. SF6 RING Network Cabinets kan opdeles i udvidelige og ikke-udvidelige typer i henhold til kombinationsmetoden, såsom: Safere og SafePlus (ABB). I henhold til de forskellige fremstillingsprocesser kan de opdeles i almindelig kassetype (også kendt som oppusteligt kabinet eller SF6 fuldt isoleret skab) og modulær type, såsom: RM6 og SM6 (Schneider).


I de senere år har SF6 Ring Network Cabinets udviklet sig meget hurtigt, og både fremstillingsprocesser og produktpålidelighed har potentialet til at være på niveau med internationale elektriske giganter. På nuværende tidspunkt er der kun en håndfuld indenlandske producenter, der producerer SF6 -distributionsniveau på 40,5 kV -niveau. De andre er alle C-GI'er for det første niveau, der er baseret på det første niveau med stor strøm og stor kapacitet.


SF6 Gasisoleret ring Hovedenhed er et switchgear, der bruger lavtryk SF6-gas som isolering og lysbue-slukningsmedium. Det er et vigtigt switchgear til RING Main Unit Strømforsyning og terminal strømforsyning. SF6 -gasisoleret ringhøstenhed udviklet af Timetric Electric er et nyt produkt, der er udviklet i overensstemmelse med "Standardiseret design- og tilpasningsplan (12kV Ring Main (boks) (2019 (2019 -udgave). Gennem standardiseret design kombineret med vores virksomheds ophobning og nedbør i strømfordelingsterminaler har det opnået en dyb integration af primær og sekundær, integreret høj pålidelighed, let vedligeholdelighed, modularisering og sikkerhed.

Hoved tekniske parametre

Serienummer projekt enhed Load Switch Unit Kombineret elektrisk enhed Circuit Breaker Unit
1 Bedømt spænding kv Fireogtyve Fireogtyve Fireogtyve
2 Bedømt frekvens Hz 50 50 50
3 Bedømt strøm A 630 125 (afhænger af sikringsstrøm) 630
4 Bedømt 1 min Fase, til jorden kv 65 65 65
isolering Strømfrekvens modstå spænding Brud kv 79 79 79
niveau Kontrol og hjælpekredsløb kv 2 2 2
Lynrus Fase, til jorden kv 125 125 125
Stød modstå spænding Brud kv 145 145 145
5 Bedømt kort tid modstå strøm ka/s 20, 25/4 —— 20, 25/4
6 Bedømt højdepunkt modstå strøm k 50, 63 —— 50, 63
7 Bedømt kortslutningsbrud k —— Begrænset af højspændingssikringer 20, 25
8 Bedømt kortslutning, der gør aktuelt k 50, 63 Begrænset af højspændingssikringer 50, 63
9 Bedømt overførselsstrøm A —— 1400 ——
10 Bedømt aktiv belastningsstrøm A 630 —— ——
11 Bedømt lukket sløjfe-brudstrøm A 630 —— ——
12 Bedømt driftssekvens / —— —— O-0.3S-CO-180S-CO
13 Mekanisk liv Lastkontakt/afbryder Anden-rate 5000 5000 10000
Frakobling/jordskontakt Anden-rate 3000 3000 3000
14 Loop -modstand baby ≤150 —— ≤150
15 Bedømt udfyldningstryk (målertryk ved 20 ℃) MPA 0.04
16 Årlig relativ gaslækagehastighed År ≤0,01%
17 Isolerende gas SF6
18 Beskyttelsesniveau Rum (IP -kode) / IP2XC
Gasboks (IP -kode) / IP67
Kabinet (IP -kode) / IP41
Kabinet (I -kode) / IK10

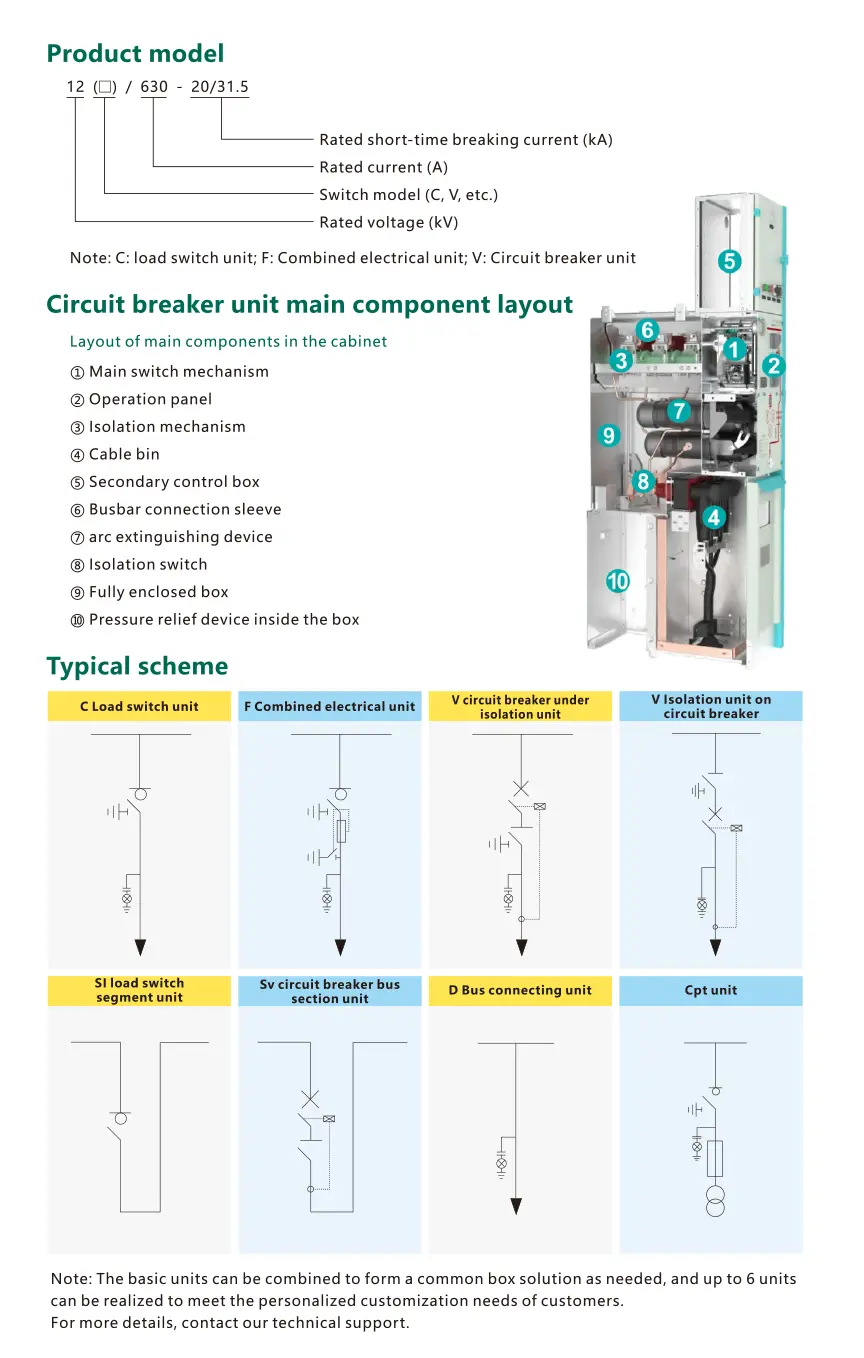

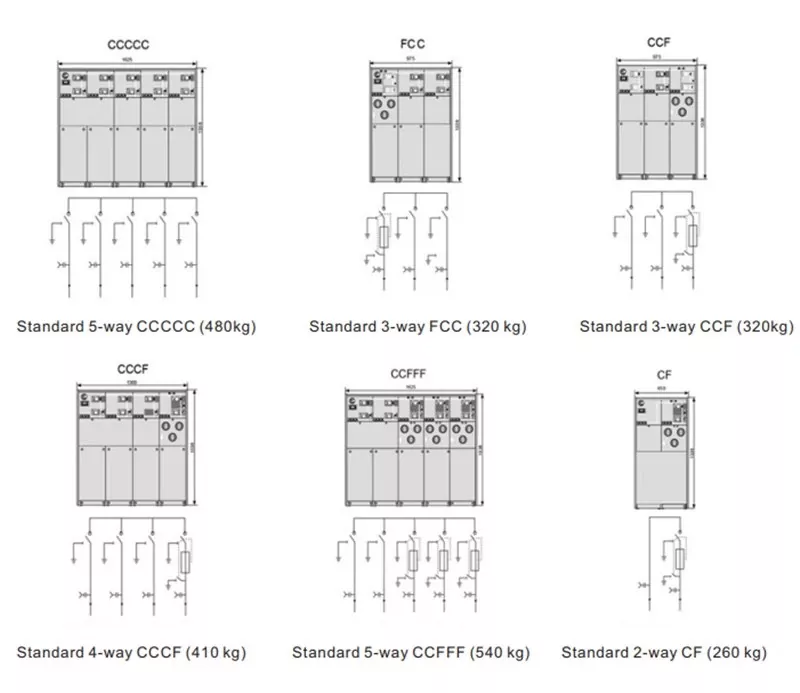

Struktur og monteringsdimensioner

Arbejdsmiljø :

TimeTric Electricrum Indoor High Voltage SF6 Gas Isoleret switchgear -brugsmiljø :



1.ambient temperatur: -40ºC ~+45ºC;

2. Relativ fugtighed: Dagligt gennemsnit ikke over 95%, månedligt gennemsnit ikke over 90%;

3. Altitude: overstiger ikke 4000 m;

4. Installationsstedet skal være fri for ild, eksplosiv fare, alvorlig forurening, kemisk korrosion eller alvorlig vibration.

Fordele og funktioner ved switchgear

Timetrisk elektrisk rumin indendørs højspænding SF6 gasisoleret switchgear inkluderer følgende aspekter:


1. grundstruktur af svovl hexafluoridgas isoleret ring hovedenhed

Svovl hexafluoridgasisoleret ring Hovedenhed (i det følgende benævnt SF6 RING -hovedenhed) består af kredsløbsbrydere, afbrydelser, jordforbindelse, CT (strømtransformator), PT (spændingstransformatorer) og kontrolindretninger osv. Det bruges hovedsageligt i kraftoverførsels- og transformationssystemer til at tilvejebringe høj tillæg og høje tilgængelighedsdistributionsløsninger. SF6 Ring hovedenhed bruger miljøvenlig SF6 -gas som det isolerende medium og har fordelene ved lille størrelse, let vægt og let vedligeholdelse.



2. Fordele ved svovl hexafluoridgas isoleret ring hovedenhed

1. sikker og pålidelig: SF6 -gas har god isoleringsydelse og lysbue -slukningsevne, hvilket effektivt kan forhindre forekomst af elektriske fejl.



2. Lille størrelse og let vægt: SF6 -gas har god isoleringsydelse og lysbue -slukningsevne. Sammenlignet med traditionelt olieudstyret strømudstyr er SF6 Ring hovedenheden lille i størrelse og lys i vægt, hvilket i høj grad kan spare gulvpladsen og konstruktionsomkostningerne på distributionsstationen.



3. praktisk vedligeholdelse: SF6 RING Hovedenhed vedtager et aftageligt modulært design, som er praktisk og hurtigt til at vedligeholde og erstatte, hvilket sparer vedligeholdelsesomkostninger i høj grad.

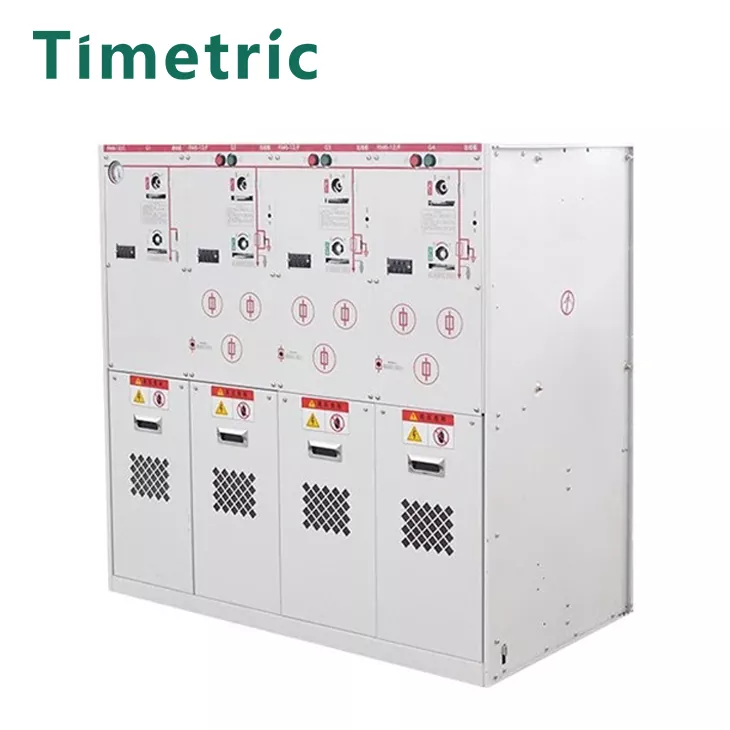

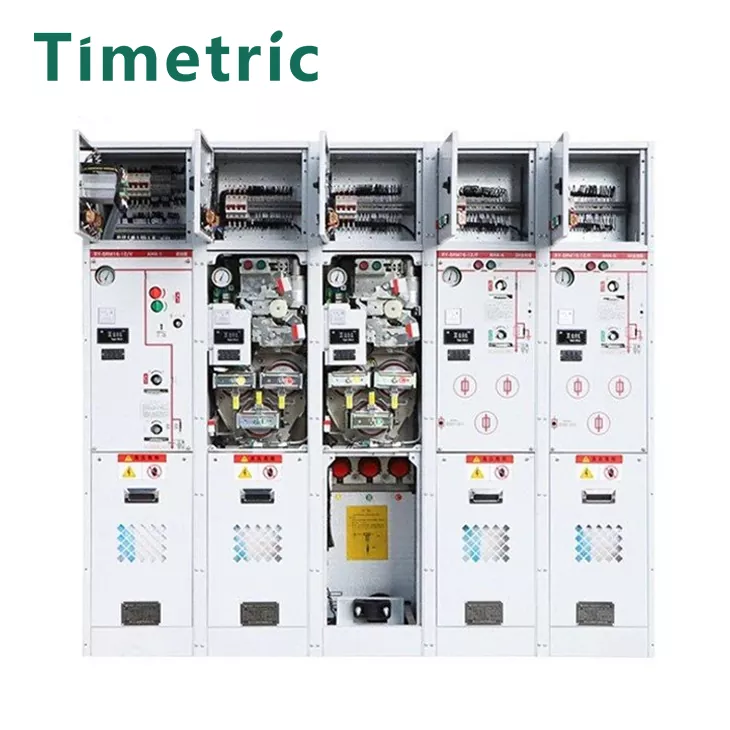

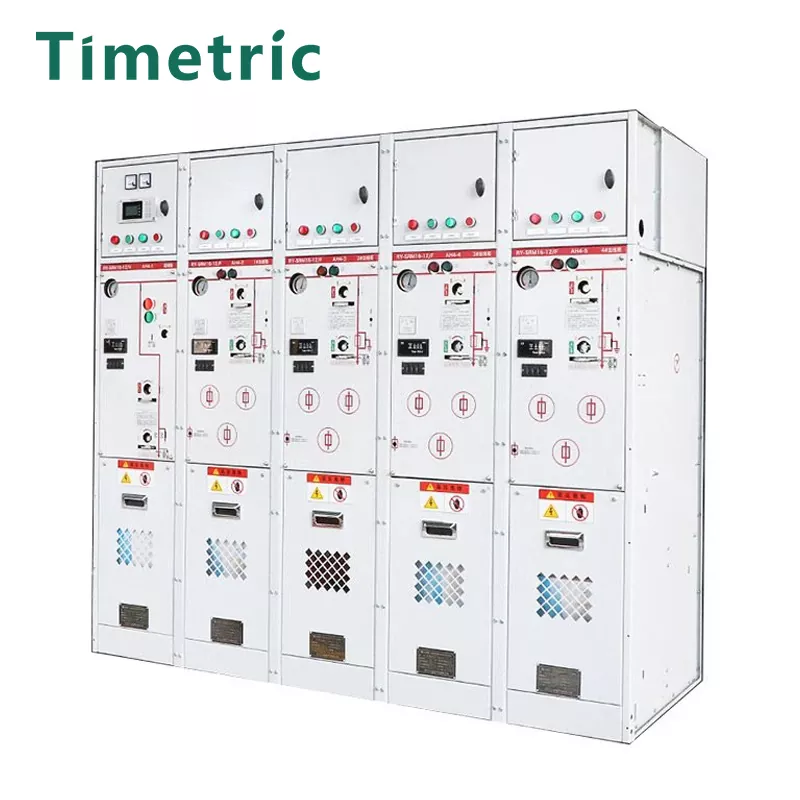

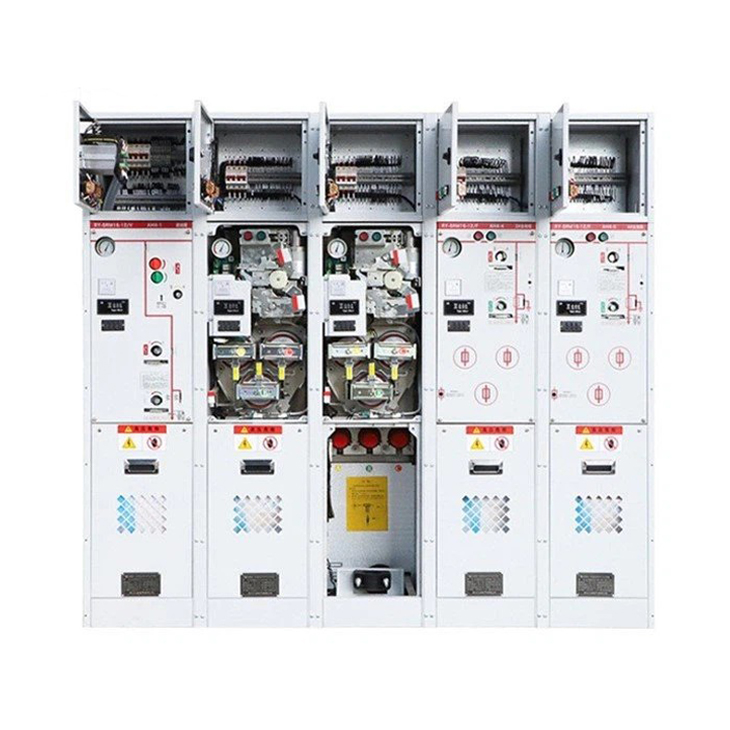

Produkt ægte skud

FAQ

Kan din virksomhed tilpasse produkter i henhold til mine krav?

Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.


Hvad er din hurtigste leveringstid?

Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.


Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
