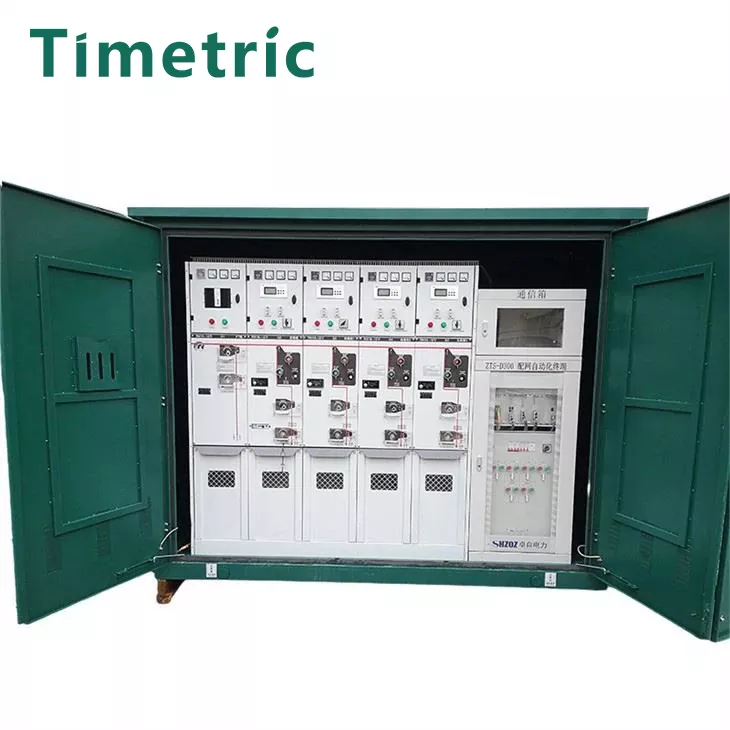

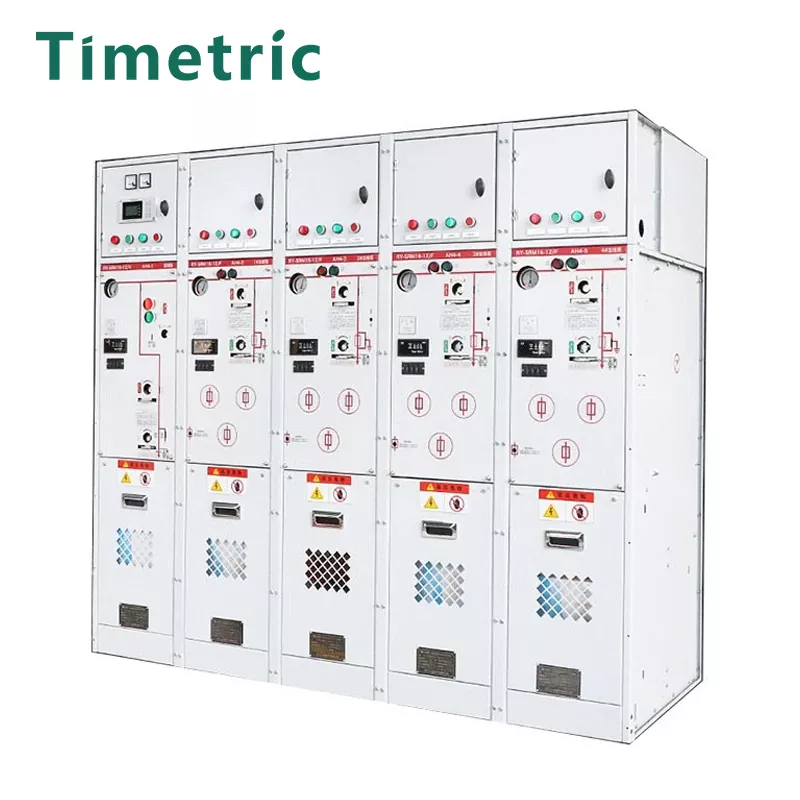

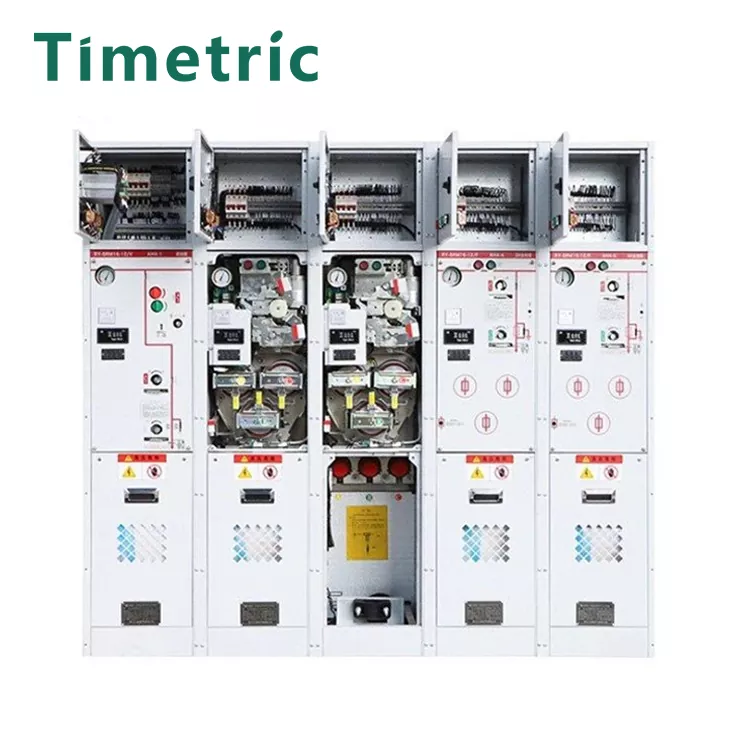

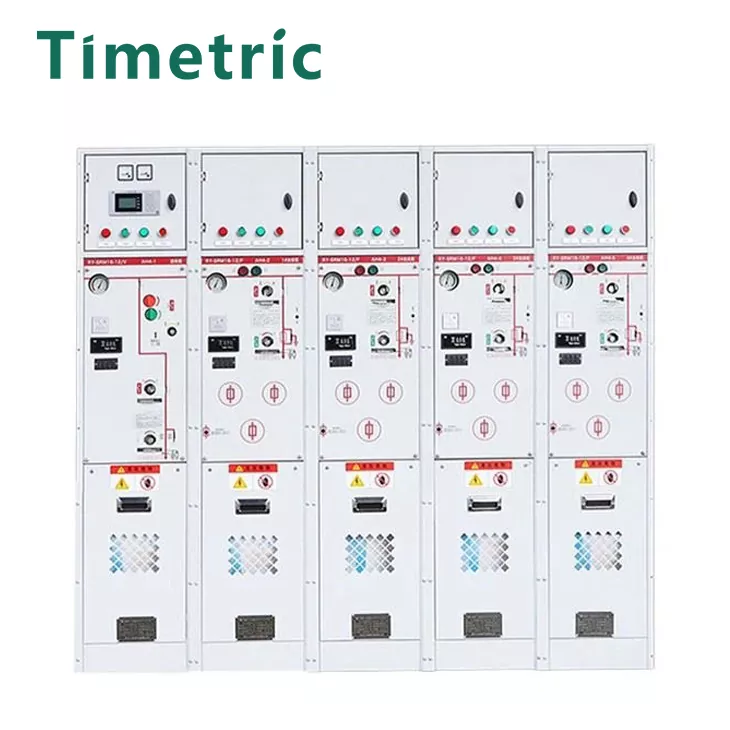

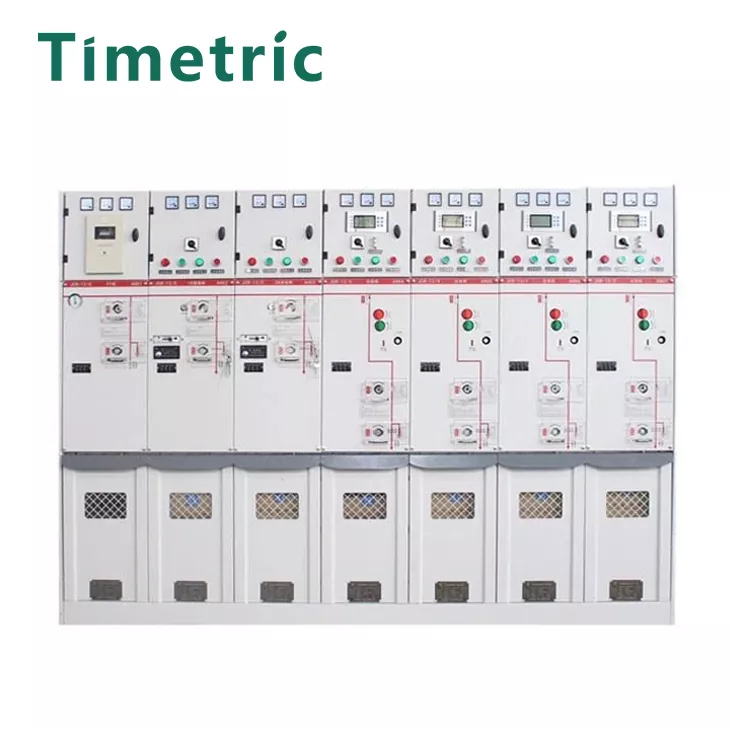

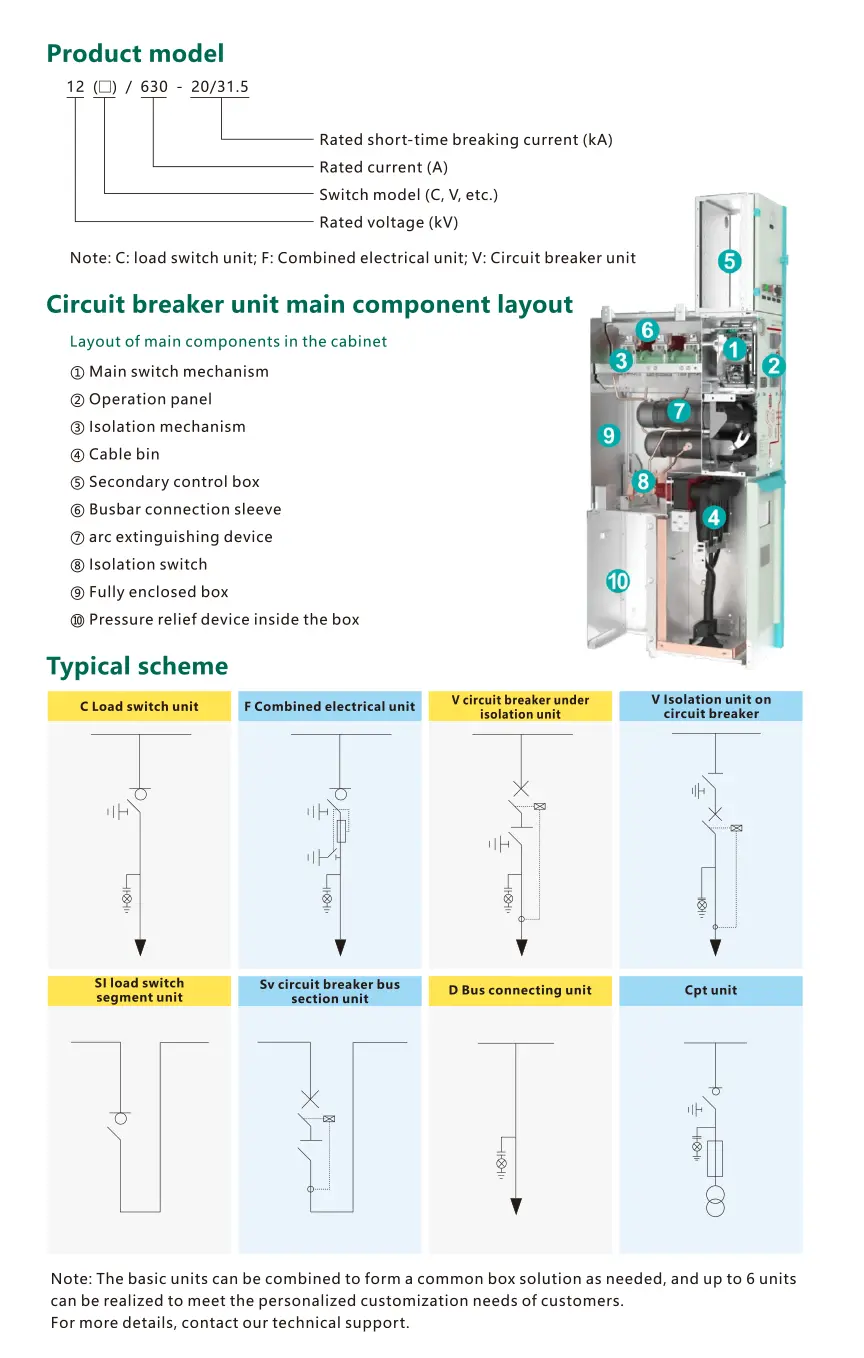

SF6 gasisoleret ring Hovedenhed produceret af Timetric Electric. (Fast) AC Metal lukket ring hovedenhed, i det følgende benævnt Ring Main Unit, er et innovativt højspændingsprodukt uafhængigt designet og udviklet af vores firma. Det kombinerer udenlandsk avanceret teknologi med de specifikke behov i mit lands magt og er en ny generation af højspændingsløsning. Timeetric Electric har fremadrettede og avancerede opløsninger inden for høj- og lavspændingskontakt og er pålidelig.
SF6 Gasisoleret ring Hovedenhed: SF6 -gas bruges som lysbue -slukning og isolerende medium; Kontaktkabinettet er en fuldt forseglet, fuldt isoleret struktur; Busbaren, switch og levende dele er helt lukket i et hus i rustfrit stål. Hulrummet er fyldt med SF6 -gas, og beskyttelsesniveauet når IP67; Hele switchgear er fuldstændig upåvirket af eksterne miljøforhold, og den normale drift af kontakten kan sikres, selv i ekstreme tilfælde (såsom kortvarig vanddyperning), og produktet er fri for vedligeholdelse for livet. Switch-kabinettet har en komplet "femsikker" sammenlåsende enhed, der fuldstændigt eliminerer personale- og udstyrsfejl forårsaget af forkert menneskelig drift. Alle switchskabe har pålidelige og sikre trykaflastningskanaler, som kan sikre operatørernes personlige sikkerhed, selv i ekstreme tilfælde. Kontaktkabinettet er opdelt i to typer: faste enhedskombination og udvidelig enhedskombination. Kontaktkabinettet kommer normalt ind og udgår fra fronten og kan også realisere sideudløb eller sideudvidelse i henhold til forskellige installationspositioner; Kabinettet er lille i størrelse og let at installere, som kan være egnet til brug på steder med lille plads og hårdt miljø; Kontaktkabinettet kan udstyres med elektriske, fjernbetjenings- og overvågningsenheder i henhold til brugerens forskellige behov.
GB/T3804 3,6 kV ~ 40,5 kV høj spænding AC Load switch
GB/T1984 Højspændings AC -afbryder
GB/T16926 Højspændings AC Load Switch-FUSE-kombination Enhed
GB/T1985 Højspændings AC -afbrydelse og jordskontakt
GB/T3906 3,6 kV ~ 40,5 kV AC Metal-lukket switchgear og kontroludstyr
GB/T11022 Almindelige tekniske krav til højspændingskontakt og kontroludstyrsstandarder
GB/T4208 indkapslingsbeskyttelsesgrad (IP -kode)
DL/T404 3,6 kV ~ 40,5 kV AC Metal-lukket switchgear og kontroludstyr
GB/T311.1 Isoleringskoordination Del 1: Definition, principper og planlægning
12 kV Ring Network Cabinet (Box) Standardiseret design- og tilpasningsplan (2022 version)
Serienummer | projekt | enhed | Load Switch Unit | Kombineret elektrisk enhed | Circuit Breaker Unit | ||
1 | Bedømt spænding | kv | Fireogtyve | Fireogtyve | Fireogtyve | ||
2 | Bedømt frekvens | Hz | 50 | 50 | 50 | ||
3 | Bedømt strøm | A | 630 | 125 (afhænger af sikringsstrøm) | 630 | ||
4 | Bedømt | 1 min | Fase, til jorden | kv | 65 | 65 | 65 |
isolering | Strømfrekvens modstå spænding | Brud | kv | 79 | 79 | 79 | |
niveau | Kontrol og hjælpekredsløb | kv | 2 | 2 | 2 | ||
Lynrus | Fase, til jorden | kv | 125 | 125 | 125 | ||
Stød modstå spænding | Brud | kv | 145 | 145 | 145 | ||
5 | Bedømt kort tid modstå strøm | ka/s | 20, 25/4 | —— | 20, 25/4 | ||
6 | Bedømt højdepunkt modstå strøm | k | 50, 63 | —— | 50, 63 | ||
7 | Bedømt kortslutningsbrud | k | —— | Begrænset af højspændingssikringer | 20, 25 | ||
8 | Bedømt kortslutning, der gør aktuelt | k | 50, 63 | Begrænset af højspændingssikringer | 50, 63 | ||
9 | Bedømt overførselsstrøm | A | —— | 1400 | —— | ||
10 | Bedømt aktiv belastningsstrøm | A | 630 | —— | —— | ||
11 | Bedømt lukket sløjfe-brudstrøm | A | 630 | —— | —— | ||
12 | Bedømt driftssekvens | / | —— | —— | O-0.3S-CO-180S-CO | ||
13 | Mekanisk liv | Lastkontakt/afbryder | Anden-rate | 5000 | 5000 | 10000 | |
Frakobling/jordskontakt | Anden-rate | 3000 | 3000 | 3000 | |||
14 | Loop -modstand | baby | ≤150 | —— | ≤150 | ||
15 | Bedømt udfyldningstryk (målertryk ved 20 ℃) | MPA | 0.04 | ||||
16 | Årlig relativ gaslækagehastighed | År | ≤0,01% | ||||
17 | Isolerende gas | SF6 | |||||
18 | Beskyttelsesniveau | Rum (IP -kode) | / | IP2XC | |||
Gasboks (IP -kode) | / | IP67 | |||||
Kabinet (IP -kode) | / | IP41 | |||||
Kabinet (I -kode) | / | IK10 |
TimeTric ElectricSF6 Gas Isoleret ring Hovedenhedsanvendelsesmiljø :
1.ambient temperatur: -40ºC ~+45ºC;
2. Relativ fugtighed: Dagligt gennemsnit ikke over 95%, månedligt gennemsnit ikke over 90%;
3. Altitude: overstiger ikke 4000 m;
4. Installationsstedet skal være fri for ild, eksplosiv fare, alvorlig forurening, kemisk korrosion eller alvorlig vibration.
TimeTric ElectricSF6 Gasisoleret ring Hovedenhed inkluderer følgende aspekter:
1. sikker og pålidelig: Det oppustelige kabinet bruger SF6-gas af høj kvalitet, som har stærk negativ ladning og fremragende isoleringsydelse. I et ensartet elektrisk felt er isoleringsstyrken ca. 2 til 3 gange luft, og det er ikke-toksisk og lugtfri. Det er også ikke-brandfarligt, har fremragende lysbue-slukningsydelse og køleydelse, så belastningskontakten kan hurtigt og pålideligt slukke lysbuen efter at have afskåret strømmen.
2. lille størrelse. Brugen af SF6 -gas med fremragende isoleringsydelse gør det oppustelige kabinet mindre, lettere og mere kompakt på forudsætningen for ydeevne, sikkerhed og pålidelighed, hvilket i høj grad sparer plads for brugerne.
3. avanceret og fleksibel. Det oppustelige kabinet vedtager internationalt avancerede designkoncepter og produktionstestmetoder, hvilket gør hele serien med produkter enkel i struktur, fleksibel i drift og pålidelig i sammenlåsning. Derudover bruger den avanceret sensingteknologi og de nyeste mikrocomputerbeskyttelsesenheder. Der kan leveres en række tekniske løsninger til at imødekomme forskellige brugerbehov.
4. Fuldt modulært design, fuldt lukket struktur og omfattende ekspansion. Det oppustelige kabinet er en ny generation af kompakt modulær switchgear. Gasboksen svejses fra 3 mm rustfrit stålplader af høj kvalitet, og alle højspændingslivdele (såsom vakuumafbrydere, belastningsafbrydere og busbjælker) er forseglet i en kasse fyldt med SF6-gas. Hele serien med produkter har en modulær struktur, såsom enhedstype og universel kassetype. Hvert modul har sin egen funktion og en separat metalskal, som kan udvides efter ønske.
5. All-weather-tilpasningsevne. Det gasfyldte skab vedtager en lukket struktur, og det primære ledende system er helt uafhængigt af arbejdsmiljøet med SF6 som medium og påvirkes ikke af det ydre miljø (såsom: kondensation, forurening, saltspray, små dyr og kemikalier osv.). Det er virkelig vedligeholdelsesfri, velegnet til forskellige hårde steder og har en stærk anti-nedsænkningsevne. Luftkassen og sikringsboksen har nået beskyttelsesniveauet for IP67. Giv vores brugere et pålideligt strømforsyningssystem og økonomiske drifts- og vedligeholdelsesomkostninger.
Kan din virksomhed tilpasse produkter i henhold til mine krav?
Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.
Hvad er din hurtigste leveringstid?
Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.
Hvordan er din eftersalgsservice?
Vi støtter en 1-års garanti. DeNormalt citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
