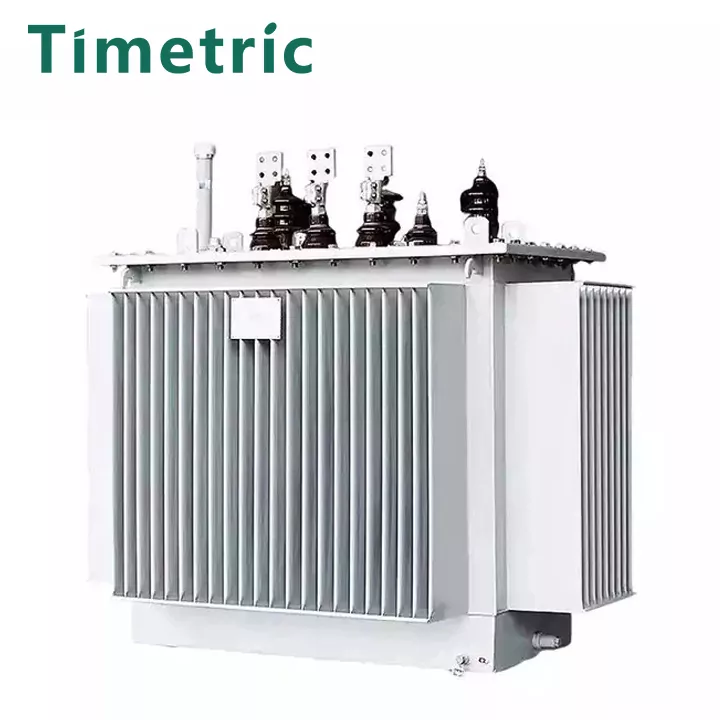

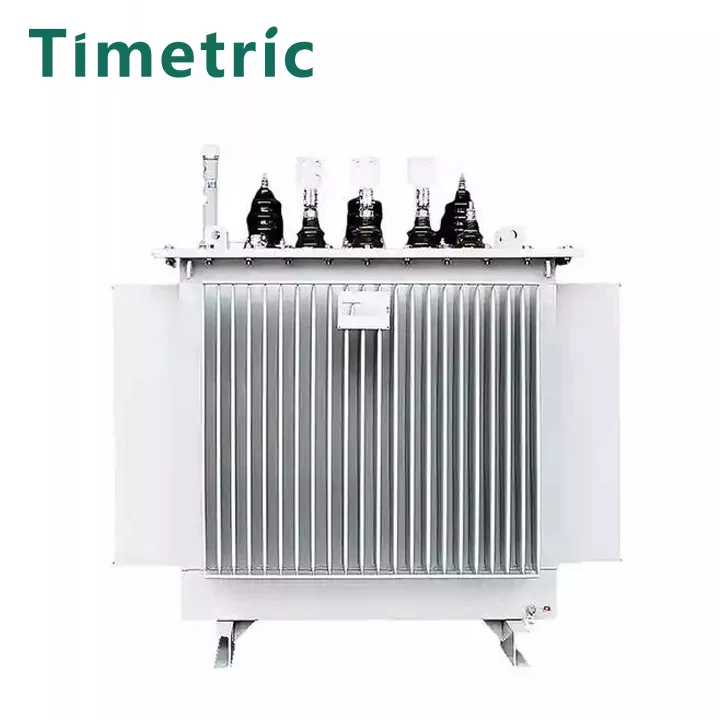

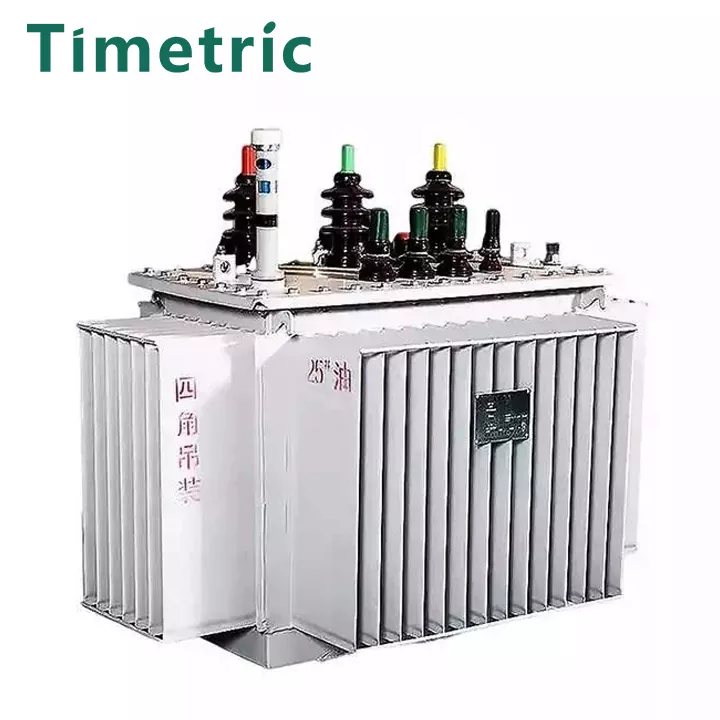

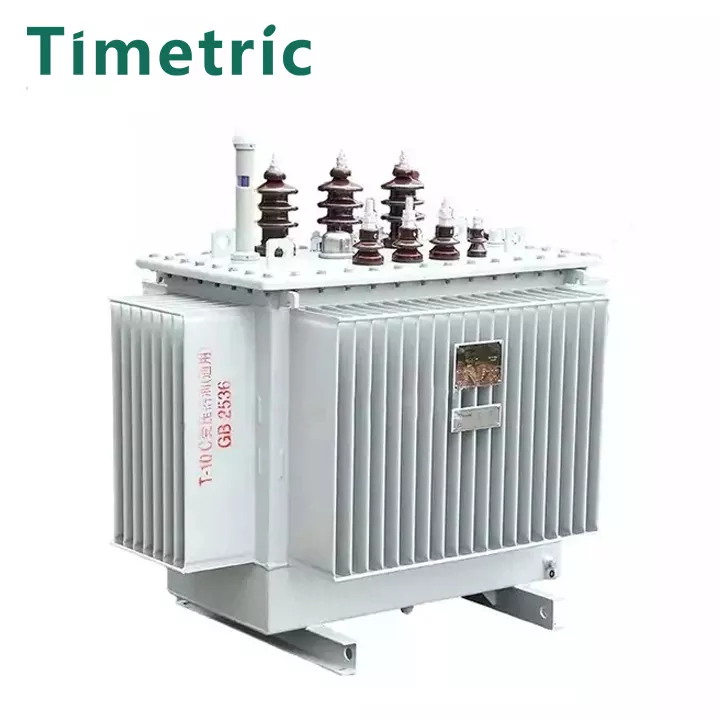

Tre -fase strømtransformator
  • Tre -fase strømtransformatorTre -fase strømtransformator
  • Tre -fase strømtransformatorTre -fase strømtransformator
  • Tre -fase strømtransformatorTre -fase strømtransformator
  • Tre -fase strømtransformatorTre -fase strømtransformator
  • Tre -fase strømtransformatorTre -fase strømtransformator

Tre -fase strømtransformator

Den trefasede effekttransformator produceret af Timetric Electric er en elektrisk enhed, der bruges til at transformere vekselstrømsspændingsniveauet. Det er normalt sammensat af højspændingsvikling, lavspændingsvikling, jernkerne og olietank, hvoraf den højspændingsvikling og lavspændingsvikling realiserer spændingstransformation gennem princippet om elektromagnetisk induktion, jernkernen spiller en rolle i forbedring af magnetfeltet, og olietanken bruges til isolering og varme dissipation.

Send forespørgsel

Produkt beskrivelse

Den trefasede effekttransformator produceret af Timetric Electric :

1. Definition af trefaset effekttransformator

Tre-fase effekttransformator er en elektrisk enhed, der bruges til at transformere vekselstrømsspændingsniveauer. Det er normalt sammensat af højspændingsvikling, lavspændingsvikling, jernkerne og olietank, blandt andet højspændingsvikling og lavspændingsvikling realiserer spændingstransformation gennem elektromagnetisk induktionsprincip, jernkerne spiller rollen som forbedring af magnetisk felt, og olietank bruges til isolering og varme spredning.


2. Klassificering af trefaset effekttransformator

I henhold til forskellige klassificeringsstandarder kan trefasede effekttransformere opdeles i mange typer. I henhold til den strukturelle form kan den opdeles i: olie-nedbrydende, tør, gasisoleret osv.; I henhold til formålet kan det opdeles i: strømtransformator, distributionstransformator, autotransformer, ensrettertransformator osv.; I henhold til antallet af faser kan det opdeles i: enfaset transformer, trefaset transformer osv.


3. Arbejdsprincip for trefaset effekttransformator

Arbejdsprincippet for trefaset effekttransformator er baseret på princippet om elektromagnetisk induktion. Når AC overføres til højspændingsviklingen, genereres et vekslende magnetfelt i jernkernen, og derefter induceres en elektromotorisk kraft i lavspændingsviklingen og realiserer derved spændingstransformation. Under transformationsprocessen bestemmer drejningsforholdet mellem højspændingsviklingen og lavspændingsvinding af spændingstransformationsforholdet.

Hoved tekniske parametre

 30-2500kva 6-11kV olie-nedbrød transformer

Bedømt kapacitet
(KVA)

Spændingskombination

Vector Group

No-Load tab (W)

Belastningstab

No-Load strøm (%)

Kortslutningsimpedans (%)

Højspænding (kV)

Tapping Range

Lav spænding (KV)

30















11

10.5

10

6.3

6

















± 5%

± 2 × 2,5%



















0.4

















Dyn

11 eller

Yyn0

130

630

2.1











4

50

170

910

2.0

63

200

1090

1.9

80

250

1310

1.8

100

290

1580

1.6

125

340

1890

1.5

160

400

2310

1.4

200

480

2730

1.3

250

560

3200

1.2

315

670

3830

1.1

400

800

4520

1.0

500

960

5410

1.0

630

1200

6200

0.9





4.5

800

1400

7500

0.8

1000

1700

10300

0.7

1250

1950

12000

0.6

1600

2400

14500

0.6

2000

2850

19500

0.6

5

2500

3000

21200

0.6

5

Arbejdsmiljø :

TimeTric ElectricThree Fase Power Transformer Brug miljø:

1. relevant højde: ≤5000 m.

2. omgivelsestemperatur: -15 ℃ ~+45 ℃.

3. Relativ fugtighed: ≤90%.

4. installationsstedet skal være fri for gasser, damp, kemiske aflejringer, snavs, ledende støv og andre eksplosive, brandfarlige og ætsende stoffer, der alvorligt påvirker transformerens isoleringsstyrke.

5. Alt, der ikke opfylder ovenstående brugsbetingelser, skal forhandles med os.

6. Omhyggelig design og fremstilling kan udføres i henhold til brugerkrav.


For at sikre, at den sikre og pålidelige drift af transformeren, de nødvendige inspektioner og tests skal udføres inden drift, skal der opdages streng overvågning og regelmæssig vedligeholdelse under driften, og abnormiteterne i transformeren skal opdages og håndteres i tide.

Før man tager i drift, skal nye og eftersynede transformere være særlig opmærksomme på at kontrollere, om olieniveauet i olieopbevaringsskabet er normalt, om tørremidlet i tørremidlet er fugtigt, uanset om den jordede luftvej er intakt, hvad enten tapafbryderen er normal, om kølingsindretningen er komplet, om kontrolkredsløbet er godt, om den jordede enhed er intakt osv.; I testemnerne skal der lægges særlig vægt på at måle isoleringsmodstanden, absorptionsforholdet og bestemme forbindelsesgruppen; I operationens overvågning skal der lægges særlig vægt på de fysiske mængder af transformeren, som skal være inden for det nominelle interval.

Under driften af ​​transformeren er de mest almindelige fejl snoede fejl, kernefejl og delvise fejl såsom bøsninger og TAP -switches; I henhold til fænomenet med fejlen skal årsagen findes, og den tilsvarende behandlingsmetode skal vedtages. Følgende tabel viser fænomenet, årsags- og behandlingsmetoder for almindelige transformerfejl.

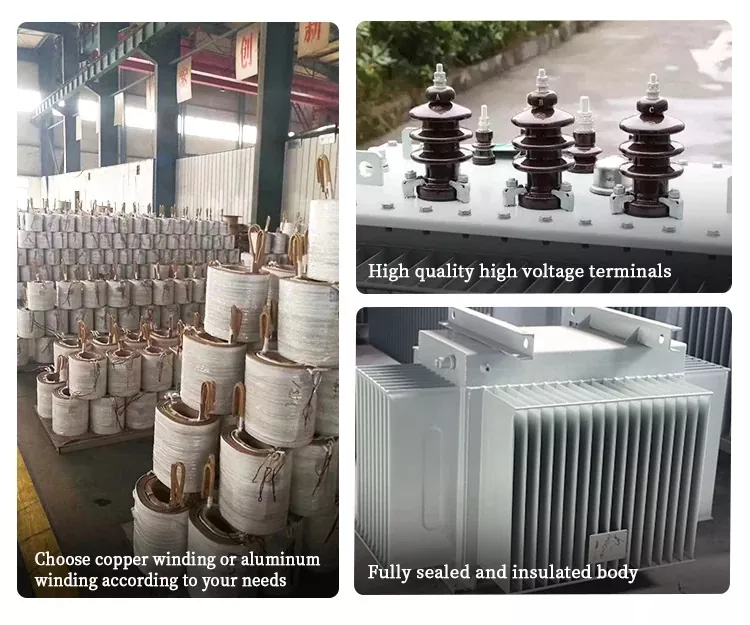

Funktioner og fordele ved transformere

Funktioner og fordele ved trefaset effekttransformator:

1. høj isolering;

2. god N-G-præstation;

3. Høj almindelig interferensundertrykkelse;

4. konverter △ til y eller y til △;

5. Let konvertering af spændingshaner;

6. Designet i henhold til brugerens særlige ydelseskrav.

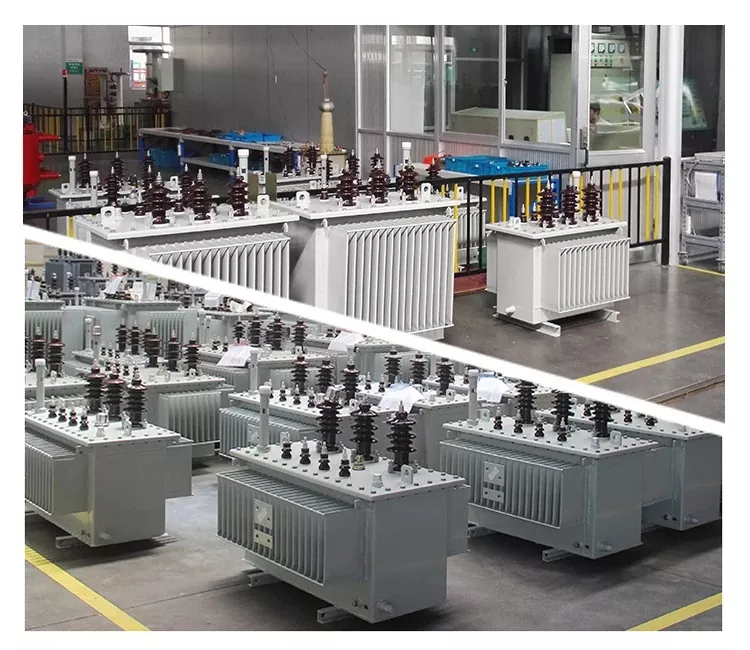

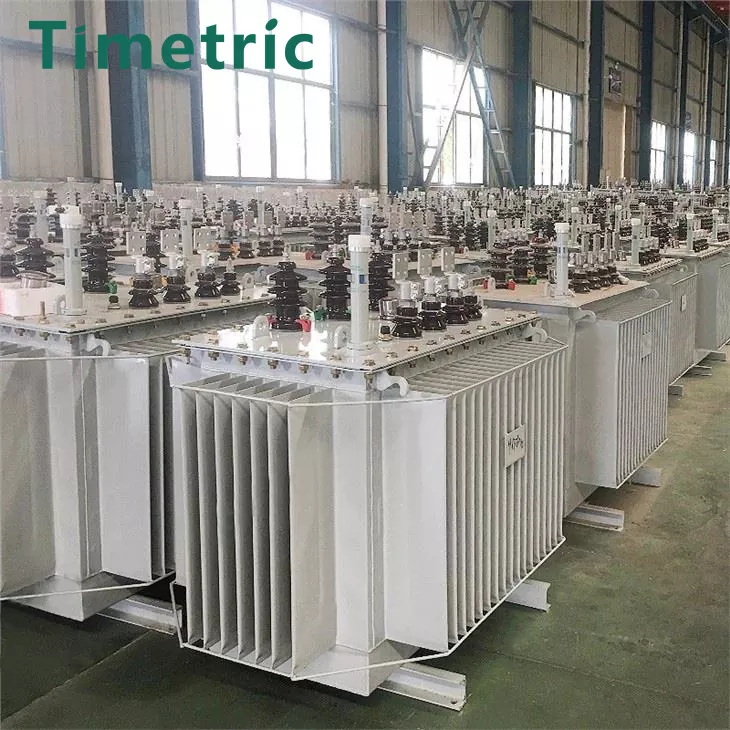

Produkt ægte skud

FAQ

Kan din virksomhed tilbyde tilpassede trefaset effekttransformator?

Giv naturligvis alle kravene i den olie-nedbrydende transformer så meget som muligt, såsom: spænding, kapacitet, spændingsforhold, frekvens, produktapplikationsområde, kølemetode osv.


Hvad er din hurtigste leveringstid?

Under normale omstændigheder accepterer vi kundeforespørgsler, kommunikerer og bekræfter de specifikke parametre for den olieudmålede transformer, og den faktiske produktionstid bestemmes i henhold til købsmængden.


Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
