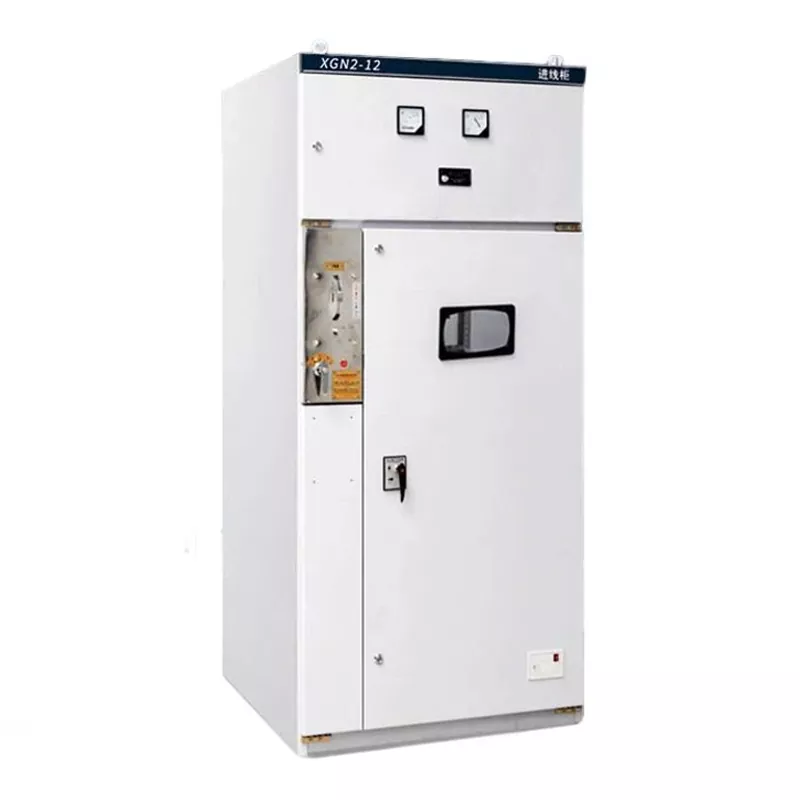

XGN -12 (Z) T630-20 -serie 10 kV grænseafbryder switchgear
  • XGN -12 (Z) T630-20 -serie 10 kV grænseafbryder switchgearXGN -12 (Z) T630-20 -serie 10 kV grænseafbryder switchgear
  • XGN -12 (Z) T630-20 -serie 10 kV grænseafbryder switchgearXGN -12 (Z) T630-20 -serie 10 kV grænseafbryder switchgear

XGN -12 (Z) T630-20 -serie 10 kV grænseafbryder switchgear

TimeTric XGN -12 (Z) T630-20 -serie 10 kV grænseafbryder switchgear er en miljøvenlig switchgear udviklet af vores virksomhed baseret på udviklingstrenden for kraftindustrien og oplevelsen af ​​feltservice og design og konstruktion af strømfordelingsnetværk i mange år, hvilket giver fremragende og miljøvenlige produkter til mit lands strømdistributionsnetværk og fordøjelse og absorbing fremragende teknologier og designkoncept i hjemmet. Dette produkt har fremragende præstationer såsom rimelig design, pålidelig strømforsyning, kompakt struktur, praktisk installation, fleksibel drift, lille størrelse og høje omkostningsydelser. Det er velegnet til trefaset AC 50Hz-nominel spænding 12 kV distributionssystem; Især velegnet til små sekundære distributionsstationer, switchgear, industrielle og minedrift virksomheder, byområder, lufthavne, jernbaner, tunneler, højhuse og andre kraftsystemer til modtagelse og distribution af elektrisk energi. Egnede steder: Distributionsstationer og kobling af kassetype i belastningscentre såsom smarte gitter, bykraftfordeling, bygninger, industrielle virksomheder osv. Tekniske funktioner: At overholde det grønne og miljøvenlige designkoncept med hensyn til koncept og tænkning.

Send forespørgsel

Produkt beskrivelse

1. TimeTric XGN -12 (Z) T630-20 -serie 10 kV grænseafbryderskontakt Switchgear II og III Ring hovedenhed er en ny generation af Ring -hovedenhed med svovl hexafluoridbelastningskontakt som hovedafbryderen. Den vedtager luftisolering, kompakt og enkel struktur, fleksibel drift, let installation og har flere sammenkoblede funktioner. Det kan bruges i vid udstrækning i distributionsnetværksautomatiseringssystem med elektrisk mekanisme, PT, CT, UPS, RTU osv. Med moderne sensorteknologi og beskyttelsesrelæ kan det fuldt ud imødekomme markedets skiftende behov med dets avancerede tekniske ydelse og lette og fleksible samlingsskema.

TIDETRIC ELEKTRISK XGN -12 (Z) / T630-20 -serie 10 kV grænseafbryder switchgear, basale switch -enheder inkluderer belastningsafbryderkabinet, kombineret elektrisk skab, afbryderkabinet. Load Switch Cabinet er udstyret med kombineret tre-positions belastningskontakt; Kombination af elektrisk kabinet er udstyret med belastningskontakt-formos kombination af elektrisk skab; Circuit Breaker Cabinet er udstyret med speciel XGN-12/T630-20 vakuumafbryder og trepositionsafbrydelse; Multifunktionelt enhedsskab er en kombination af de ovennævnte funktionelle enheder.



Timetrisk elektrisk XGN -12 (z) / T630-20 -serie 10 kV grænseafbryder switchgear består af funktionelle rum såsom inflationsenhed, mekanismerum, kabeltum, trykaflastningskanalrum, instrumentrum osv., Blandt inflationsenheden er kernekomponenten.

Tre-positionsbelastningskontakten har tre positioner: "Lukning", "Åbning" og "jordforbindelse". De tre positioner er sammenkoblet med hinanden. I henhold til funktionen kan den nedbrydes til belastningskontakt og jordforbindelse og deler en roterende skaft. En tre-positions belastningskontakt er udstyret med en tre-positions driftsmekanisme. Belastningsafbryderfunktionssiden kan betjenes af elektrisk eller manuel fjederenergilagring, og fjederen kan åbnes og lukkes hurtigt efter at have passeret midten; Jordforbindelsesfunktionssiden betjenes manuelt, og fjederen kan åbnes og lukkes hurtigt efter at have passeret midten.

Hovedkredsløbet for den tidlige elektriske XGN -12 (Z) / T630-20 -serie 10 kV grænseafbryderskiftet (hver switch, intern tilslutning af busbar, ydersiden af ​​sikringsrøret osv.) Er lukket i en forseglet kasse fyldt med SF6 -gas.

Når der opstår en intern lysbue-fejl på grund af unormale arbejdsvilkår eller misoperation, udledes den genererede gas med høj tryk gennem kanalen dannet ved ødelæggelse af den sprængende disk.

Skabe danner en effektiv primær forbindelse gennem moderkoblingen, som er fuldt isoleret og fuldt forseglet.

Indløbs- og udløbslinjer, PT og Lightning Arrester danner en effektiv forbindelse gennem kabeltilbehør, som er fuldt isoleret og fuldt forseglet.

CT vedtager kabeltypen for at sikre fuld isolering og fuld forsegling.

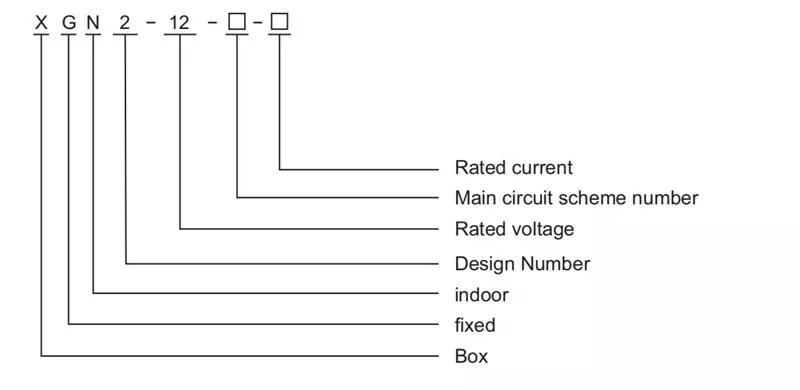

Modelbeskrivelse

Hoved tekniske parametre

projekt enhed C -modul F -modul V -modul CB -modul
Belastningskontakt Kombinerede elektriske apparater Vakuumafbryder Frakobling/jordskontakt Vakuumafbrydere Frakobling/jordskontakt
Bedømt spænding kv 12/24 12/24 12/24 12/24 12/24 12/24
Strømfrekvens modstå spænding kv 42/50 42/50 42/50 42/50 42/50 42/50
Lyn impuls modstår spænding kv 95/125 95/125 95/125 95/125 95/125 95/125
Bedømt strøm A 630/630 Note 1) 630/630 1250/630
Brudkapacitet
Lukket sløjfe bryder strøm A 630/630
Kabelopladning Breaking Strøm A 135/135
5% klassificeret aktiv belastningsstrøm A 31.5-
Jordfejl brudstrøm A 200/150
Bryder strøm af kabelopladning under jordfejl A 115/87
Kortslutningsbrud k Note 2) 20/16 25/20
Lukningsevne De 63/52.5 Note 2) 50/40 50/40 63/50 63/50
Kort tid modstå aktuelle 2 sekunder k 25/-
Kort tid modstå aktuelle 3 sekunder k -/21 20/16 20/16 25/20 25/20
Mekanisk liv Anden-rate 5000 3000 5000 2000 5000 5000

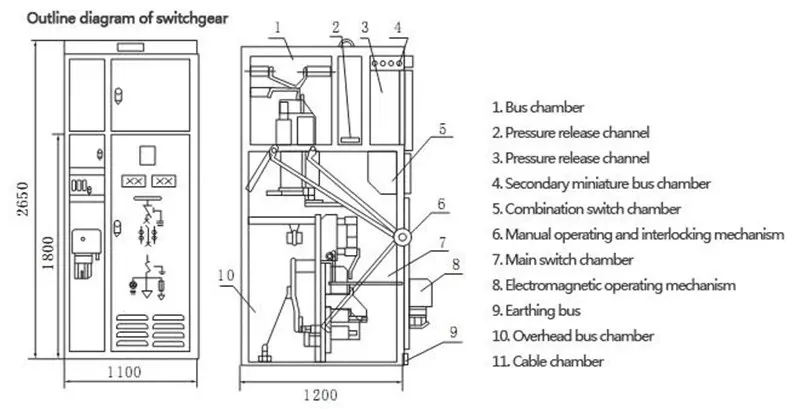

Struktur og monteringsdimensioner

Arbejdsmiljø :

TimeTric ElectricXGN -12 (Z) / T630-20 -serie 10 kV grænseafbryder switchgear brugsmiljø :



◆ Ambient Lufttemperatur: Øvre grænse + 40 ℃, nedre grænse -40 ℃



◆ Fugtighed: Daglig gennemsnitlig relativ fugtighed er ikke mere end 95%; Månedligt gennemsnit er ikke mere end 90%.



◆ Vanddamptryk: Det daglige gennemsnit er ikke mere end 2,2 kpa; Månedligt gennemsnit er ikke mere end 1,8 kpa;



◆ Højde er ikke mere end 2000 m.



◆ Den omgivende luft er ikke åbenlyst forurenet af støv, røg, ætsende og brandfarlige gasser, damp eller saltmåge.



◆ Amplituden af ​​elektromagnetisk interferens induceret i det sekundære system overstiger ikke 1,6 kV.6. Der er ingen brand, eksplosionsfare, alvorlig forurening, kemisk korrosion og alvorlig vibration.

7. Særlige arbejdsvilkår, når de bruges under de normale miljøforhold, der overstiger de specificerede betingelser, forhandles af brugeren og producenten.

Fordele og funktioner ved switchgear

TIDETRIC ELEKTRISK TIMETRIC ELEKTRISKXGN -12 (Z) / T630-20 SERIE 10KV Boundary Circuit Breaker SwitchGearinclude Følgende aspekter:

1. modulært design, let at udvide.

2. rustfrit stålplade laser svejsning forseglet gaskammer.

3. plug-in solid isoleret busbar-kobling bruges mellem skabe, og SF6-gasdrift er ikke involveret, når switch-kabinettet udvides.

4. indre kegle- eller ydre kegle-kabel-plug-in, enkel og hurtig installation.

5. Alle elektroder i gasfyldningsenheden er lysbueelektroder.

6. Gasdensitetsrelæ onlineovervågning.

7. Det har en pålidelig trykudgivelsesenhed og frigørelseskanal.

8. Kabinet med et enkelt kabinet eller fælles kasse Enhedskabinet kan leveres.

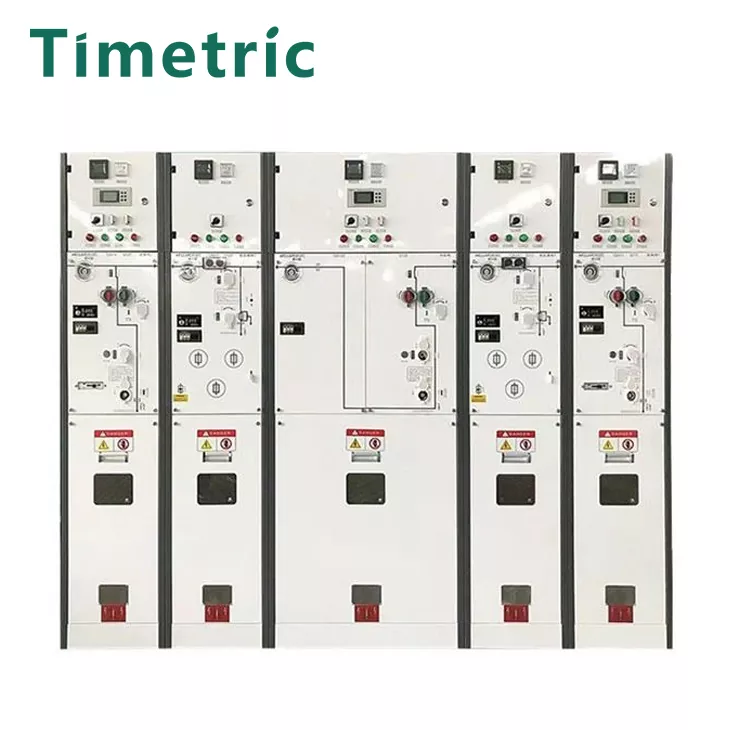

Produkt ægte skud

FAQ

Kan din virksomhed tilpasse produkter i henhold til mine krav?

Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.


Hvad er din hurtigste leveringstid?

Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.


Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
