Højspændingsvakuumafbryder

Timetrisk højspændingsvakuumafbryder

High Voltage Vacuum Breaker teknologi standard Vakuumafbryderen er udviklet kraftigt i de seneste ti år i vores land. Produkterne er blevet udviklet fra flere varianter af ZN1 ~ ZN5 i fortiden til mere end snesevis af modeller og varianter. Den nominelle strøm når 5000A, tænd-sluk-strømmen når 50kA, og spændingen er udviklet til 35kV niveau.

Før 1980'erne var vakuumafbryderen i den indledende udviklingsfase, og teknologien var i konstant udforskning, så de tekniske standarder kunne ikke formuleres. Det var først i 1985, at de relevante produktstandarder blev formuleret.

Timetrisk højspændingsvakuumafbryder Generel beskrivelseï¼

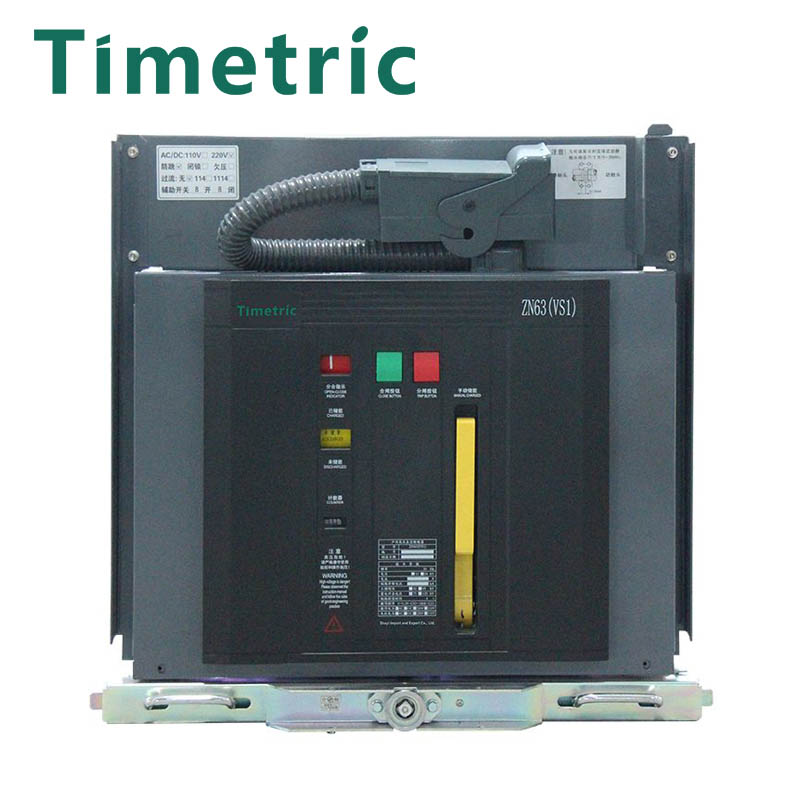

ZN63A(VS1)-12 er en HV indendørs vakuumafbryder, der fungerer som en beskyttelses- og kontrolenhed af elnetudstyr og industrielt elektrisk udstyr i et strømsystem med nominel spænding fra 7,2KV til 12KV. Den opfylder kravene i GB/T1984-2014 (AC HV-afbryder) og JB355-1996 (3,6KV-40,5KV indendørs AC HV-vakuumafbryder). Det kan bruges i koblingsanlæg af KYN28(GZS1), XGN og GG-1A.

Timetrisk højspændingsvakuumafbryderfunktion og anvendelse

Timetrisk højspændingsvakuumafbryder

(1) Kontaktåbningsafstanden er lille. Kontaktåbningsafstanden for 10KV vakuumafbryder er kun omkring 10 mm. Betjeningsmekanismens betjeningskraft er lille, den mekaniske dels vandring er lille, og den mekaniske levetid er lang.

(2)Lysbuens brændetid er kort og har intet at gøre med koblingsstrømstørrelsen, generelt kun halv cyklus.

(3)Kontaktens frigangsmedie efter lysbueslukning har en hurtig genopretningshastighed, og fejlydelsen af ​​det nærbrudende område er bedre.

(4) Fordi kontakten i brudstrømsslid er lille, så den elektriske levetid af kontakten er lang, den fulde kapacitet til at bryde op til 30-50 gange, mærkestrøm bryde op til 5000 gange mere end, lille støj egnet til hyppig operation.

(5)Lille størrelse og let vægt.

(6)Velegnet til at bryde kapacitansbelastningsstrømmen.
