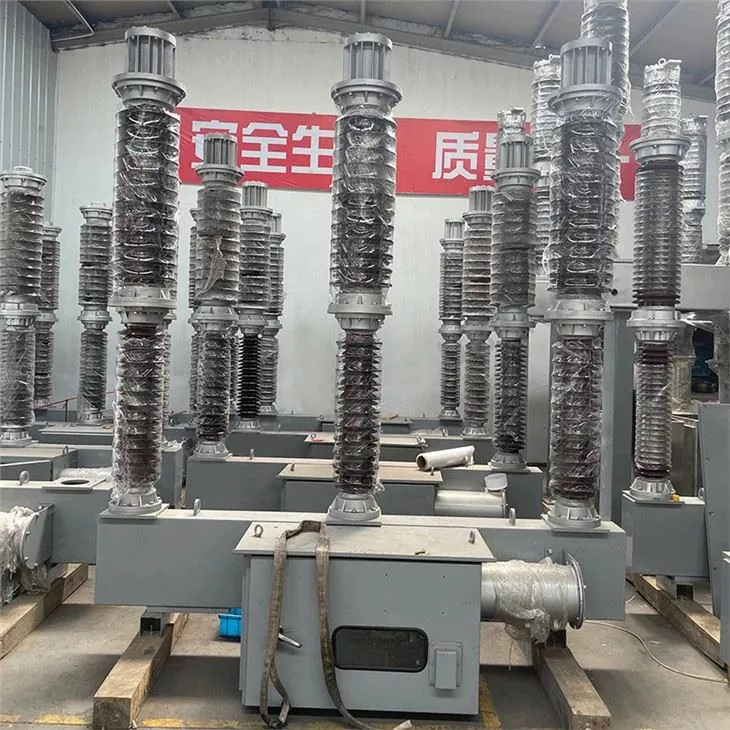

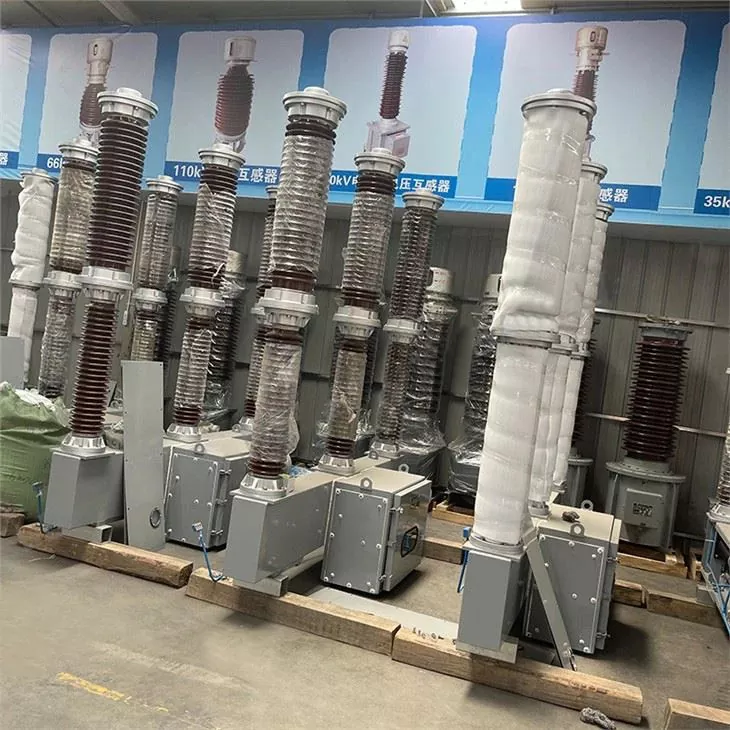

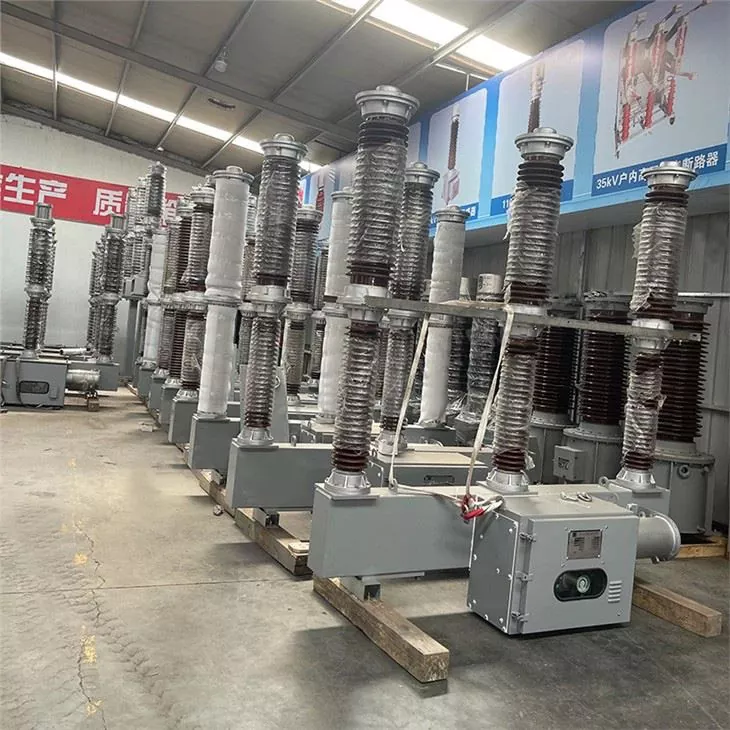

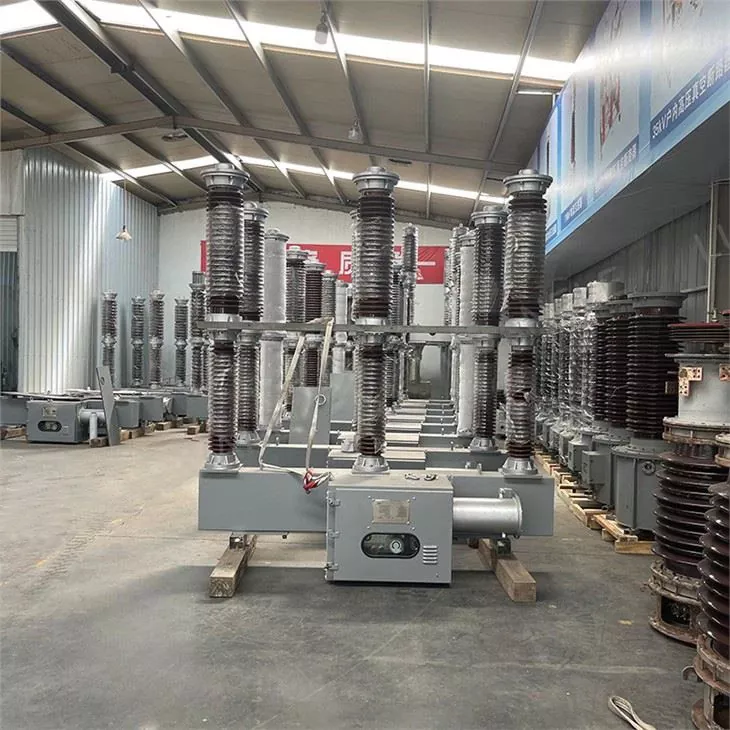

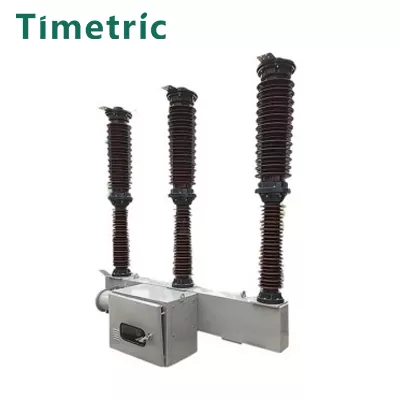

LW9-72.5 Sf6 afbryder

Vare:LW9-72.5 Sf6 afbryder
Fremragende lysbueslukningsydelse:
SF6-gas giver enestående evner til at slukke elektriske lysbuer.
Kompakt og enkelt design:
Afbryderen har en ligetil struktur og en kompakt størrelse for nem installation.
Effektiv åbningsydelse:
Den tilbyder afbalanceret drift med pålidelig åbningsydelse.
Forseglet design med lav støj:
Den forseglede konstruktion minimerer driftsstøj.
Lave vedligeholdelseskrav:
Afbryderen har en reduceret inspektions- og vedligeholdelsesbelastning, hvilket gør den brugervenlig.

Send forespørgsel

Produkt beskrivelse

Fordelene ved den udendørs høj LW9-72.5 SF6 afbryder:

Vigtigste fordele:

Kraftig brydeevne

LW9-72.5 SF6-afbryderen bruger højtryksgas til hurtigt at slukke elektriske lysbuer, hvilket sikrer hurtig og sikker afbrydelse af høje strømme. Det forhindrer effektivt risikoen for genantændelse, når kapacitive eller induktive strømme slukkes, hvilket gør den pålidelig til mellem- og højspændingskredsløb.

Langtidsholdbar og holdbar

Denne afbryder har en lang levetid og kræver mindre hyppig vedligeholdelse. Den er designet til at håndtere hyppige operationer og kan udføre op til 19 på hinanden følgende afbrydelser ved fuld kapacitet (50 kA), med en total brydekapacitet på op til 4200 kA.

2, Lang elektrisk levetid

Overlegen isolering

SF6-gas giver fremragende isolering, så afbryderen kan fungere sikkert selv under højt tryk (0,3 MPa). Den består let forskellige isolationstests og tilbyder et stærkt niveau af beskyttelse mod elektriske fejl.

Pålidelig tætning og lav vedligeholdelse

Afbryderens design sikrer tæt forsegling af gasrummene og holder fugt ude. Hver del, inklusive afbryderkammeret og modstanden, er anbragt i sit eget gasrum. Dette gør installation og vedligeholdelse enkel uden at skulle åbne de interne komponenter.

Modelbeskrivelse

Arbejdsmiljø:

Vare:LW9-72.5 Sf6 afbryder

Installations- og driftsbetingelser:

Monteringsmuligheder: Sidemonteret eller mellemmonteret

Temperaturområde:

Øvre grænse: +40°C

Nedre grænse: -30°C

Højde: ≤2000m

(For større højder skal det nominelle isoleringsniveau øges)

Vindmodstand:

Max vindtryk: 700 Pa (svarende til vindhastigheder på 34 m/s)

Seismisk modstand:

Jordskælvsintensitet op til 8 grader

Forureningsniveau: Klasse I

Max daglig temperaturforskel: Ikke mere end 25°C

Vigtigste tekniske parametre

Antal	Parameter	Enhed	Værdi
1	Nominel spænding	kV	72.5
2	Nominel strøm	A	2500/3150
3	Nominel kortslutningsbrudstrøm	kA	31,5/40
4	Nominel kortslutningsfrembringende strøm (spidsværdi)	kA	80
5	Nominel korttidsmodstå strøm	kA	31,5/40
6	Nominel kortslutningsvarighed	S	4
7	Nominel spidsmodstandsstrøm (peak)	kA	80
8	Nærzone fejlafbryderstrøm	kA	31,5×75 %
9	Nominel ude af trin brydestrøm	kA	31,5×25 %
10	første åben pol koefficient		1.5
11	Åbningstid	S	≤0,03
12	Brydetid	S	≤0,06
13	Lukketid	S	≤0,15
14	mellemtid	S	≥0,3
15	forenet tid	S	0.06
16	Vægt af svovlhexafluoridgas ladet i afbryderen	kg	3.5
17	Afbryder bruttovægt	kg	1000
18	Mekanisk liv	Andenrangs	3000

Sekundær ledningsføring opmærksomhed

Afbryder sammenlåsning

Den elektriske aflåsning af kontakten opnås gennem FK-konverteringen, som også omfatter en pålidelig intern mekanisk aflåsning. Når du åbner kontakten manuelt, må du ikke trække kraftigt i brudlåsen, hvis den gør modstand. Tilsvarende, hvis lukkelåsen ikke vil bevæge sig, skal du ikke trække hårdt. Kontroller i stedet markørens position, før du forsøger at åbne eller lukke kontakten igen.

Vakuum trykmåler

Ledningerne til den elektriske kontaktvakuumtrykmåler er forbundet i den nederste del af dækslet, med den normalt åbne kontakt ud fra måleren. Den nedre grænsemarkør er forudindstillet til 0,2 MPa (eller 0,25 MPa, taget -10°C i betragtning). Når SF6-gastrykket falder til 0,2 MPa, lukker kontakten og forbindes til relæbeskyttelseskredsløbet. Brugere kan justere den nedre grænse baseret på deres operationelle behov, men den bør ikke sættes lavere end 0,2 MPa.

Ringe til manuel betjening

Den lukkende trækring er placeret på ydersiden af kassen, mens den knækkende trækring er indeni. Sørg for at bruge den korrekte ring under manuel betjening for at undgå fejl.

Strøm til energilagringsmotor

Energilagringsmotoren skal være drevet af AC-elektricitet.
