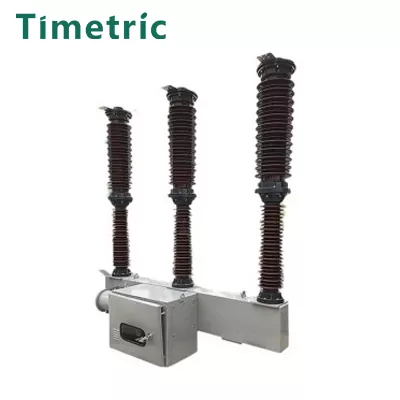

LW9-72.5 Svovlhexafluorid-afbryder

Vare: LW9-72.5 Svovlhexafluorid-afbryder
1.SF6 gas giver overlegne muligheder for at slukke elektriske lysbuer.
2. Afbryderen har en ligetil struktur og en kompakt størrelse, hvilket gør den nem at installere.
3.Det tilbyder afbalanceret drift med effektiv åbningsydelse.
4.Det forseglede design minimerer driftsstøj, hvilket sikrer en mere støjsvag ydeevne.
5. Afbryderen har lav inspektions- og vedligeholdelsesbelastning, hvilket gør den brugervenlig.

Send forespørgsel

Produkt beskrivelse

LW9-72.5 Svovlhexafluorid-afbryderen er en udendørs trefaset AC 50Hz højspændingselektrisk enhed. Den er primært designet til beskyttelse af kraftoverførsels- og transformationsledninger, og den kan også fungere som en afbryder.

Nøglefunktioner:

Trefaset samling:

Afbryderen er samlet som en trefaset enhed på en ramme med en CT15 fjedermekanisme.

Kontrolmuligheder:

Det giver mulighed for manuel kontrol af trefasede operationer på stedet, samt fjernbetjening. Den understøtter dog ikke enfaset drift.

Isolering af høj kvalitet:

Ved at bruge svovlhexafluorid (SF6) gas som et isolerende medium, tilbyder denne afbryder ekstremt høje isoleringsniveauer. Ved et tryk på 0,3 MPa kan den nemt bestå forskellige isoleringstest med en betydelig sikkerhedsmargin.

Enkel struktur og tætningsydelse:

Afbryderen har et ligetil design med gode tætningsevner. Bueslukningskammeret, modstanden og stiveren danner en uafhængig gasbarriere, og det lave fugtindhold i SF6-gassen øger pålideligheden.

Nem installation og vedligeholdelse:

LW9-72.5 Svovlhexafluorid-afbryderen er designet til nem installation og vedligeholdelse, og kræver ingen adskillelse af interne komponenter for at opretholde lufttætheden.

Modelbeskrivelse

Arbejdsmiljø:

Vare: LW9-72.5 Svovlhexafluorid-afbryder Installations- og driftsbetingelser

Monteringsmuligheder:

Sidemonteret

Mellemmonteret

Omgivelsestemperaturområde:

Øvre grænse: +40°C

Nedre grænse: -30°C

Højde:

Maksimum: ≤2000m

(For højder over 2000m bør det nominelle isoleringsniveau øges tilsvarende)

Vindmodstand:

Maksimalt vindtryk: 700 Pa (svarende til vindhastigheder på 34 m/s)

Seismisk modstand:

Jordskælvsintensitet: op til 8 grader

Forureningsniveau:

Klasse I

Maksimal daglig temperaturforskel:

Ikke mere end 25°C

Vigtigste tekniske parametre

Serienummer	Parameter	Enhed	Værdi
1	Nominel spænding	kV	72.5
2	Nominel strøm	A	2500/3150
3	Nominel kortslutningsbrudstrøm	kA	31,5/40
4	Nominel kortslutningsfrembringende strøm (spidsværdi)	kA	80
5	Nominel korttidsmodstå strøm	kA	31,5/40
6	Nominel kortslutningsvarighed	S	4
7	Nominel spidsmodstandsstrøm (peak)	kA	80
8	Nærzone fejlafbryderstrøm	kA	31,5×75 %
9	Nominel ude af trin brydestrøm	kA	31,5×25 %
10	første åben pol koefficient		1.5
11	Åbningstid	S	≤0,03
12	Brydetid	S	≤0,06
13	Lukketid	S	≤0,15
14	mellemtid	S	≥0,3
15	forenet tid	S	0.06
16	Vægt af svovlhexafluoridgas ladet i afbryderen	kg	3.5
17	Afbryder bruttovægt	kg	1000
18	Mekanisk liv	Andenrangs	3000

Struktur og monteringsmål

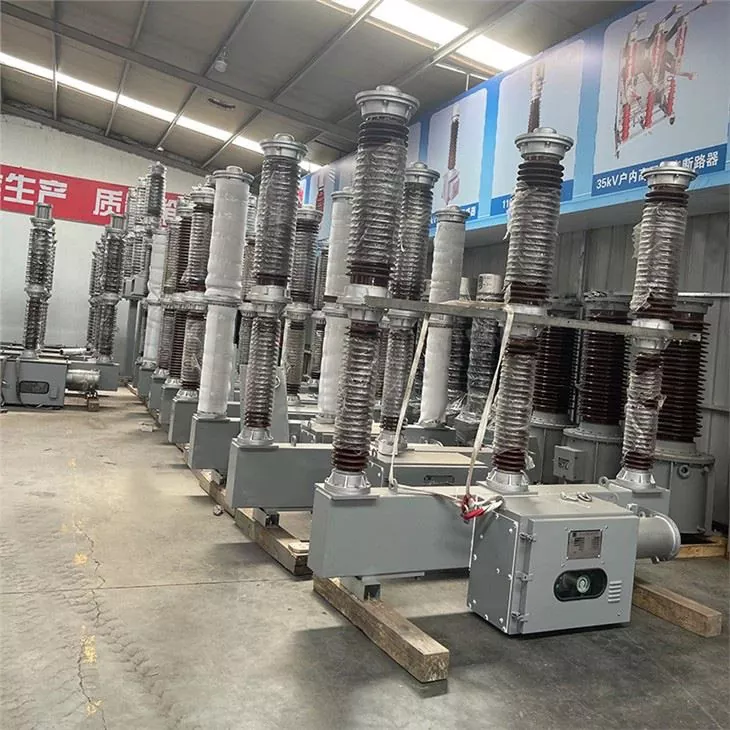

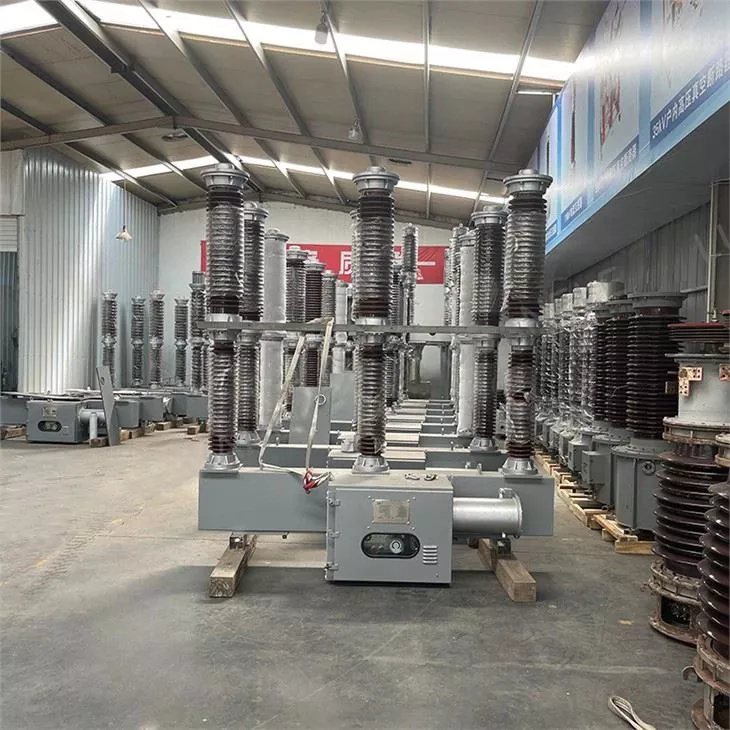

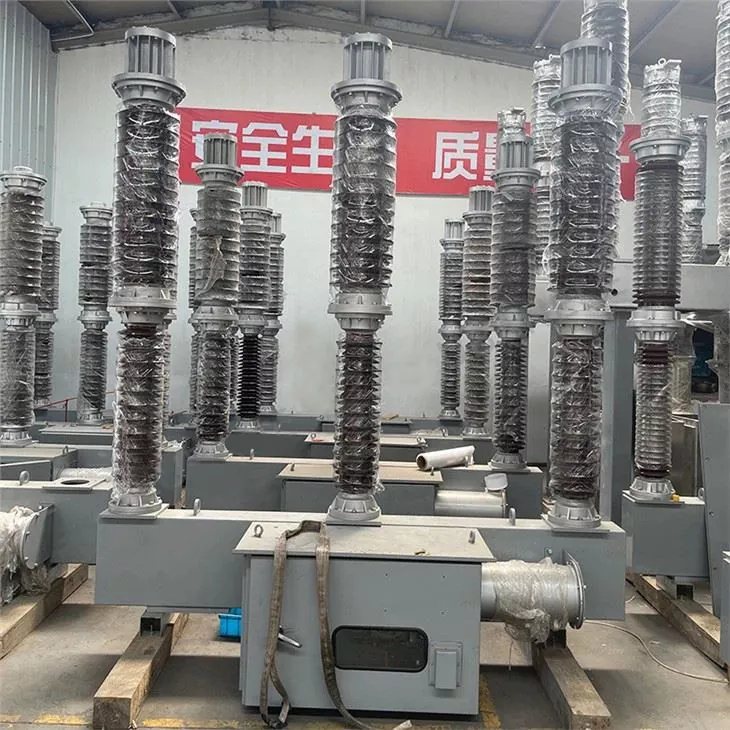

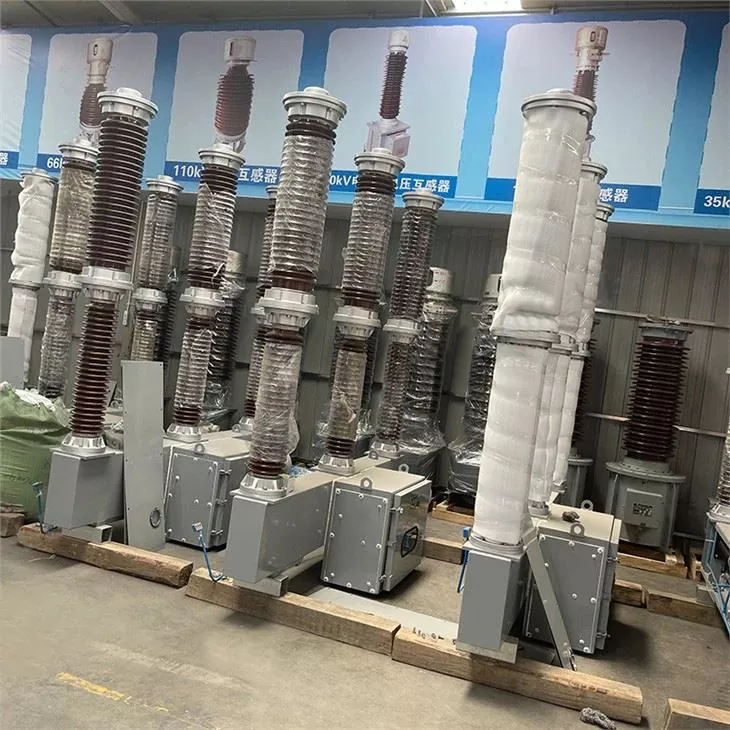

Produkt Real Shot

FAQ

Q1: Hvad er bly- eller leveringstiden?

A1: Leveringstiden afhænger af den bestilte mængde, generelt inden for 20-30 dage efter modtagelse af forudbetaling.

Q2: Hvad er den nominelle spænding for LW9-72.5 Svovlhexafluorid-afbryderen?

A2: Den nominelle spænding er 72,5 kV og 66 kV.

Q3: Hvordan kontrollerer du kvaliteten?

A3: Vi har et professionelt QC-team, der følger Total Quality Management (TQM) principper for at sikre kvalitet. Hvert trin overholder standarderne, og vi vil levere billeder eller videoer til din reference.
