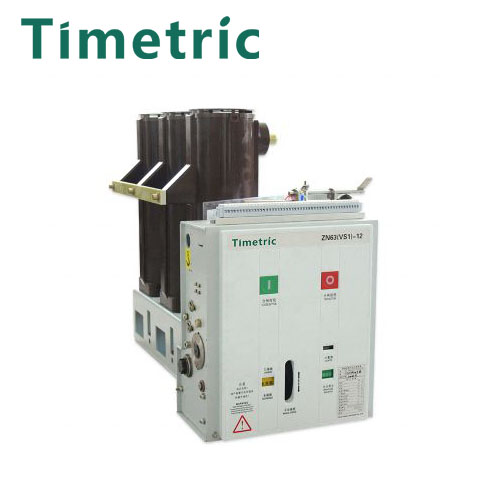

Indendørs sidemonteret vakuumafbryder

Timetric indendørs sidemonteret vakuumafbryder  Introduktion Arbejdsprincip

1. Du kan være sikker på at købe Timetric Indoor Side Mounted Vakuum Circuit Breaker fra vores fabrik.  Indendørs sidemonteret vakuumafbryder lukkefunktionsprincip Når afbryderen er i tilstanden til at åbne energilager, når lukkeinstruktionen modtages, vil mekanismen hurtigt lukke. Mekanismens udgangsarm skubber virkningen af ​​afbryderens store akselsystem gennem transmissionsstangen, driver transmissionsisolatoren og den bevægelige ende af lysbueslukningskammeret til at bevæge sig i lukkeretningen og trækker kontaktens fjeder efter kontakt af dynamiske og statiske kontakter til at generere overslag. Når bommen på den store aksel skubber transmissionsisolatoren, strækker den anden ende af bommen på begge sider skiftefjederen for at fuldføre energilagringen; Mellemfasearmen trykker på afbryderens lukkeindikator, så indikatoren angiver lukketilstanden. Afbryderen er lukket.

2. Indendørs sidemonteret vakuumstrømafbryder åbningshandlingsprincip Strømafbryder er lukket med energilagring eller lukket uden energilagringstilstand, når du modtager åbningsinstruktionen, er mekanismen at frigive lukketilstanden, hurtigt åbne. Under påvirkning af skiftekraft bryder afbryderen op, og lysbueslukningskammeret afbryder strømmen for at danne et åbent kredsløb. Håndtagsarmen, transmissionsisolatoren, hovedakslen, bremsefjederen, lukke- og åbningsskiltene er alle gendannet til åbningspositionen. Åbning af kredsløbsafbryder afsluttet.

3. Arbejdsprincippet for indendørs sidemonteret vakuumstrømafbryder håndvogn Denne type afbryder kan installeres på håndvognsrammen er udstyret med en skruemøtrik drivmekanisme. Den kan nemt betjenes for at få vognen til at bevæge sig mellem frakoblings-/testpositionen og arbejdspositionen. Med selvlåsning af blyskruemøtrikken kan vognen pålideligt låses i arbejdspositionen for at forhindre ulykken forårsaget af elektrisk kraft.

Timetrisk indendørs sidemonteret vakuumafbryderparameter (specifikation)

Timetric indendørs sidemonteret vakuumafbryder Fordele

1. Indendørs sidemonteret vakuumafbryder Enkel struktur
2. Indendørs sidemonteret vakuumafbryder Tilpas vakuumafbryder af ultra lav modstandstype
3. Indendørs sidemonteret vakuumafbryder Tilpas optimering og modulær fjederbetjeningsmekanisme
4. Indendørs sidemonteret vakuumafbryder Velegnet til lejligheder med hyppig drift
5. Indendørs sidemonteret vakuumafbryder Gratis vedligeholdelse og lang levetid
6. Indendørs sidemonteret vakuumafbryder Høj pålidelig ydeevne

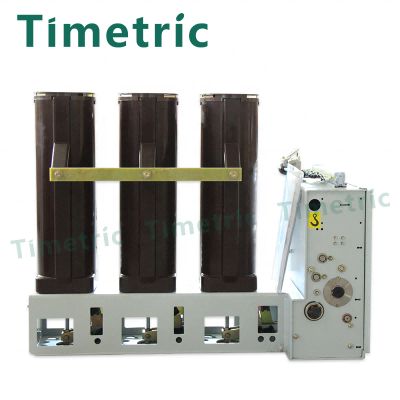

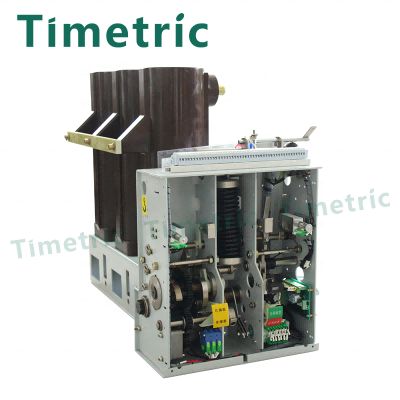

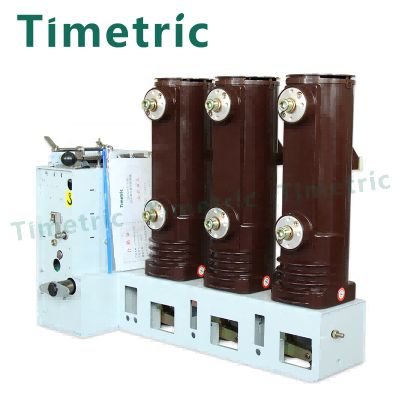

Timetric indendørs sidemonteret vakuumafbryder detaljer
