Lateral indendørs VCB

Du kan være sikker på at købe Timetric Lateral Indoor VCB fra vores fabrik, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering. Siden etableringen har virksomheden altid holdt sig til forretningsfilosofien om kvalitet først, kunde først, service af høj kvalitet og ærlig ledelse, og har udført hver eneste detalje af produktet med en ånd af håndværk for at tjene hver kunde godt.

Send forespørgsel

Produkt beskrivelse

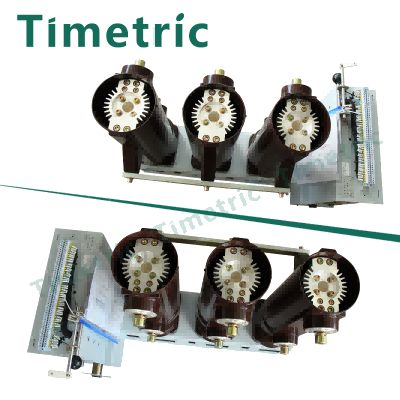

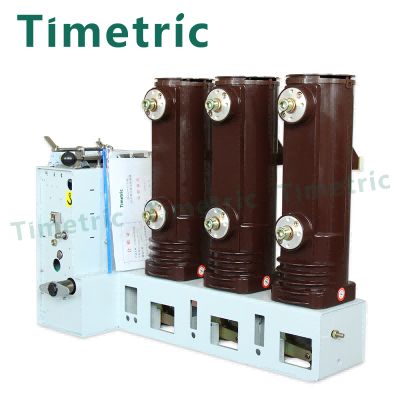

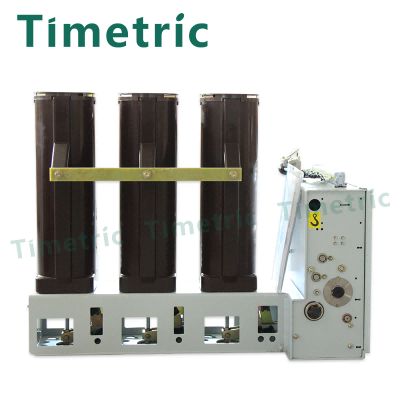

Timetrisk lateral indendørs VCB

China Timetric Lateral Indoor VCB (herefter benævnt afbryderen) er velegnet til indendørs koblingsudstyr på 12kV strømsystem. Som beskyttelses- og kontrolenhed for elnetudstyr og industri- og minevirksomheder er den velegnet til lejligheder med at kaste og skære forskellige belastninger af forskellig art og hyppig drift og flere gange med kortslutningsstrøm. Produktet bruger en ny afbrydermekanisme, NGVSC-primærdelen kan bruge en solid tætningsstang fra et fremmed mærke, vakuumbueslukningskammeret og hovedkredsløbsdelene er forseglet til en helhed, beskytter lysbueslukningskammeret mod kollision, støv og kondenspåvirkning , stærk tilpasningsevne til miljøet, i høj grad reducere drifts- og vedligeholdelsesomkostninger, virkelig realisere en del af produktet vedligeholdelsesfri, driftsmekanisme mindre vedligeholdelse; Betjeningsmekanisme og afbryderlegeme - typedesign, gennem typetestverifikation; Med E2 klasse elektrisk levetid, M12 klasse mekanisk levetid.

Timetrisk lateral indendørs VCB-parameter (specifikation)

navn		enhed	parameter
Nominel spænding		kV	12
Maksimal driftsspænding		kV	630	630	630
Nominel strøm		A	1250	1250	1250
Nominel kortslutningsbrudstrøm		kA	20	25	31.5
Nominel kortslutningsfrembringende strøm		kA	50	63	80
Nominel topmodstandsstrøm		kA	50	63	80
4S vurderet til at modstå strøm		kA	20	25	31.5
Nominel isoleringsniveau	Strømfrekvensen modstår spænding (før og efter nominel brud)	kV	42 (brud 48)
	Impulsmodstandsspænding (før og efter nominel brud)	kV	75 (brud 84)
Nominel driftssekvens			O-0,3s-C-18s-CO
Mekanisk liv		tid	2000
Nominelle kortslutningsbrudstrømsbrudtider		tid	50
Betjeningsmekanismens nominelle lukkespænding (DC)		V	110 220
Betjeningsmekanismens nominelle åbningsspænding (DC)		V	110 220
Tilladt akkumuleret slidtykkelse af bevægelige og faste kontakter		mm	3

Timetrisk lateral indendørs VCB-funktion og applikation

Den overordnede struktur af Lateral Indoor VCB vedtager formen af betjeningsmekanisme og for- og bagarrangementet af den primære del. Den primære del er trefaset gulvkonstruktion. Det øverste og nederste udløbssæde og lysbueslukningskammeret er forseglet sammen ved hjælp af epoxyharpiks APG-proces, så der ikke ophobes støv på overfladen af lysbueslukningskammeret, hvilket kan forhindre, at vakuumbueslukningskammeret bliver beskadiget af eksterne faktorer og sikre, at den kan bruges i fugtige, varme og snavsede omgivelser.

Hovedsløjfens strømvej, når afbryderen er i lukkeposition

Fra det øverste udløbssæde 21 til den statiske kontakt i vakuumbueslukningskammeret, gennem den bevægelige kontakt, den bevægelige lederstang og den bløde forbindelse forbundet med den, til det nederste udløbssæde 20.

Timetrisk lateral indendørs VCB

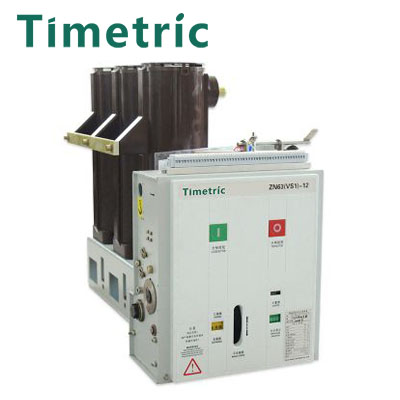

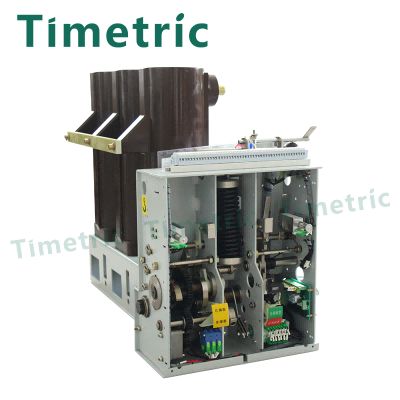

Lateral Indoor VCB-betjeningsmekanismen er en modulær fjederenergilagringsmekanisme. Betjeningsmekanismen er integreret med en lukkeenhed, en åbningsenhed sammensat af en eller flere overstrømsudløsningselektromagneter, en hjælpekontakt, en indikatoranordning og andre komponenter; Fronten er udstyret med lukke- og skilleknapper, manuelt energiopbevaringshåndtag, fjederenergiopbevaringsstatusindikator, lukke- og skilleindikator mv.
