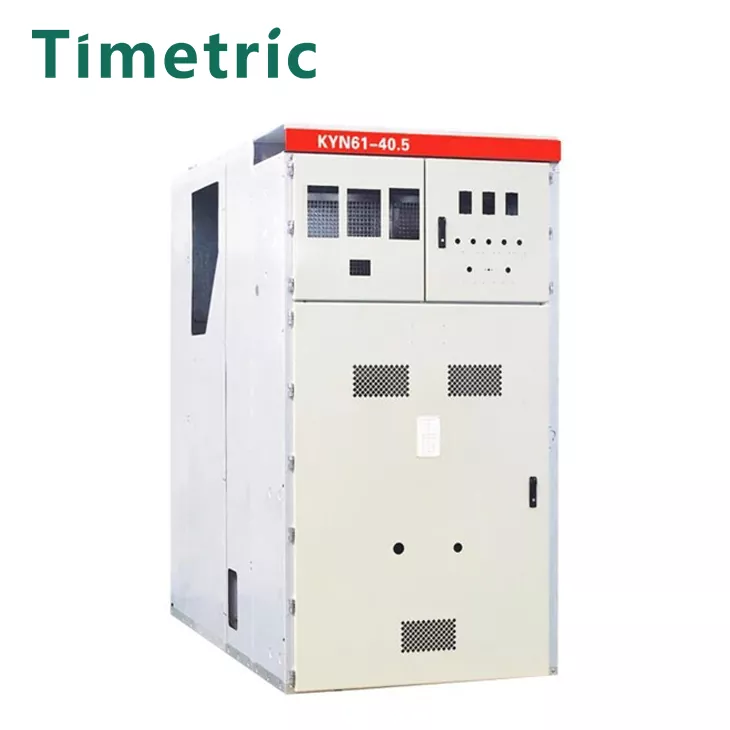

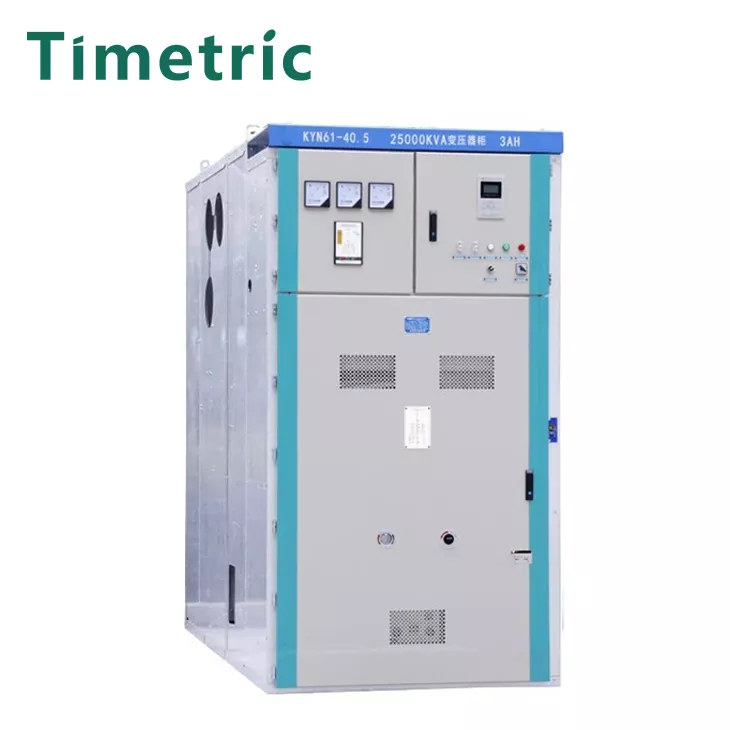

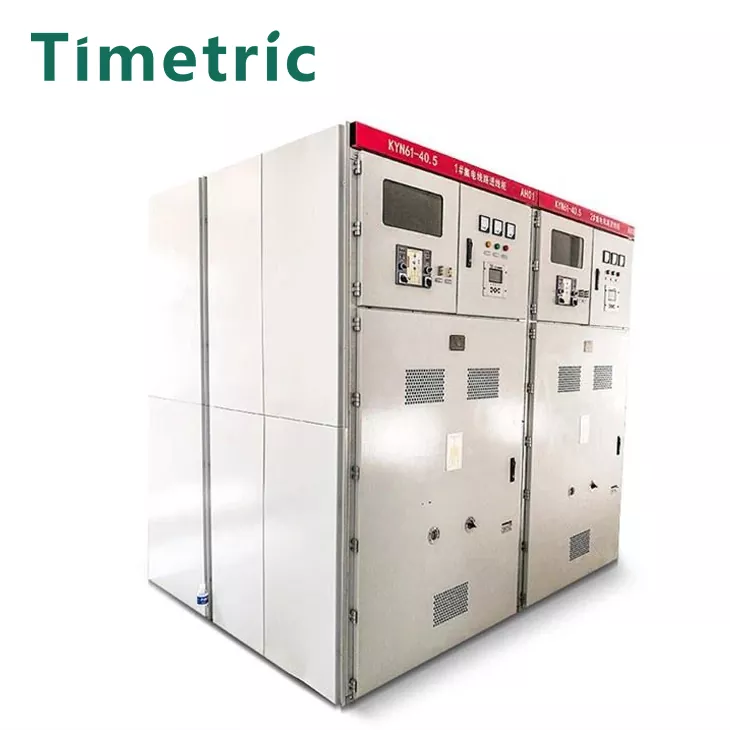

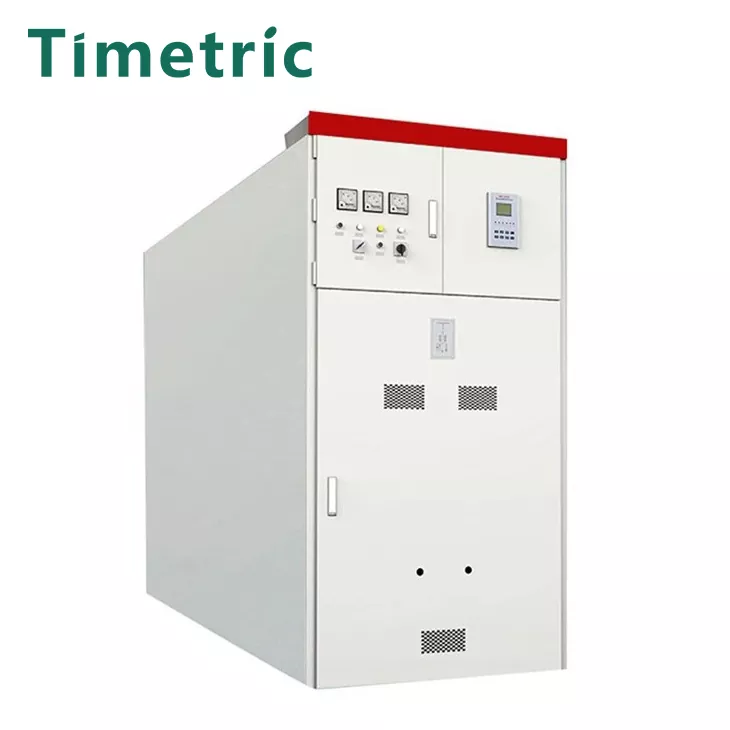

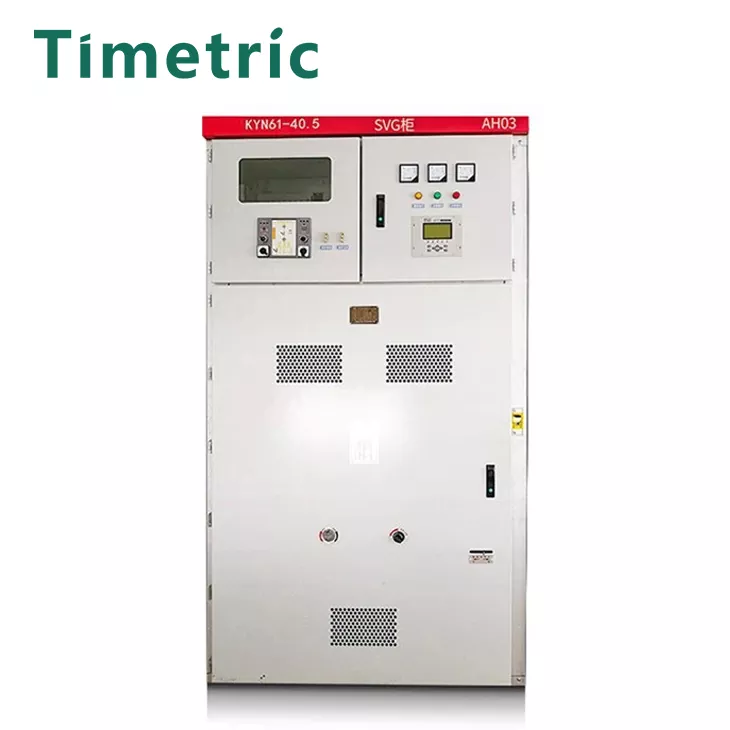

33 kV MV HV Medium High Voltage Electric SwitchGear
  • 33 kV MV HV Medium High Voltage Electric SwitchGear33 kV MV HV Medium High Voltage Electric SwitchGear
  • 33 kV MV HV Medium High Voltage Electric SwitchGear33 kV MV HV Medium High Voltage Electric SwitchGear
  • 33 kV MV HV Medium High Voltage Electric SwitchGear33 kV MV HV Medium High Voltage Electric SwitchGear
  • 33 kV MV HV Medium High Voltage Electric SwitchGear33 kV MV HV Medium High Voltage Electric SwitchGear
  • 33 kV MV HV Medium High Voltage Electric SwitchGear33 kV MV HV Medium High Voltage Electric SwitchGear

33 kV MV HV Medium High Voltage Electric SwitchGear

Timetrisk elektrisk 33 kV MV HV Medium High Voltage Electric SwitchGear er designet i henhold til den pansrede metalindkastede switchgear i GB3906-2006. Timeetric Electric 33KV MV HV Medium High Voltage Electric SwitchGear er velegnet til trefaset AC-nominel spænding 40,5 kV, nominel frekvens 50Hz kraftsystem, der bruges til at modtage og distribuere elektrisk energi og kontrol, beskytte og detektere kredsløb. Ud over at være vidt brugt i almindelige kraftsystemer, kan det også bruges på steder med hyppige operationer.

Send forespørgsel

Produkt beskrivelse

Tidetrisk elektrisk 33 kV MV HV Medium Højspænding Electric SwitchGear Armored Fjernbar AC Metal Lukket switchgear (i det følgende benævnt switchgear) er en trefaset AC 50Hz, nominel spænding 30 kV ~ 40,5 kV Indoor komplet effektfordelingsenhed. Det bruges til at modtage og distribuere elektrisk energi i kraftværker, stationer og industrielle og minedriftsvirksomheder og spiller funktionerne ved at kontrollere, beskytte og opdage kredsløb. Det kan også bruges på steder med hyppige operationer. Dets egenskaber inkluderer aluminiumsplade, høj præcision, let vægt og god styrke; bred tilpasningsevne, stærk udskiftelighed og vognen er udstyret med arbejdsposition og testposition, som er sikker og pålidelig; Kabellummet er udstyret med jordforbindelse, overspændingsbeskyttelsesenhed osv., Der opfylder kravene til "fem beskyttelse" og er udstyret med en trykaflastningskanal for at sikre sikker drift.

1.. Modulær samling af modulær samling, er kabinetskroppen lavet af importeret aluminiumszinkplade med stærk korrosionsbestandighed, ingen overfladebehandling er påkrævet, det behandles af CNC-højpræcisionsudstyr og bruger avanceret multiple foldeteknologi. Forbindelsen er forbundet med nitte nødder og højstyrkebolte, som er høj præcision, let vægt og god styrke.


2. bred tilpasningsevne og stærk udskiftelighed. Vognen er udstyret med arbejdsposition og testposition, og hver position har placering og displayenheder, som er sikre og pålidelige.

3. kabeltummet er udstyret med jordforbindelse, overspændingsbeskyttelsesenhed osv. Den opfylder kravene til "fem beskyttelses". Hvert værelse er udstyret med en trykaflastningskanal for at sikre operatørens personlige sikkerhed.

Hoved tekniske parametre

Modelbeskrivelse

ltem Enhed Parametre
Bedømt spænding Kv 36  40,5
Bedømt frekvens Hz 50
Bedømt kurent A 63012501600200025003150
Branch Busbar Bedømt strøm A 63012501600200025003150
Hovedbusslinjeklasset strøm A 63012501600200025003150
1 min strømfrekvens modstå spænding Kv 70  95
Lysende impuls modstår spænding kv 170  185
Bedømt kort tid modstående strøm (4S) de 16/20/25/31,5/40
Bedømt kortslutning Breaking Curent (Peak) de 40/50/63/80/100
Bedømt spænding til kontrolkredsløb V DC110, DC220, AC220

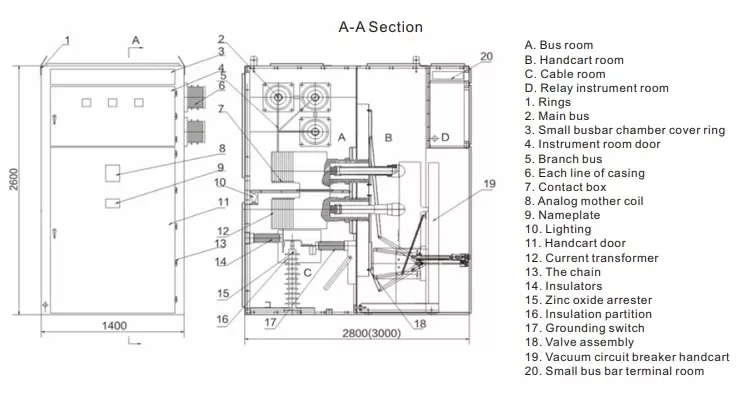

Struktur og monteringsdimensioner

Arbejdsmiljø :

TimeTric Electric 33KV MV HV Medium High Voltage Electric SwitchGear Forbrugsmiljø :

1. den øvre grænse for omgivelsestemperatur: +40 ℃, den nedre grænse: -10 ℃, den daglige gennemsnitstemperatur overstiger ikke 35 ℃;

2. højden overstiger ikke 1000 m;

3. den daglige gennemsnitlige relative fugtighed er ikke mere end 95%, og det månedlige gennemsnit er ikke mere end 90%;

4. jordskælvintensiteten overstiger ikke 8 niveauer;

5. Det daglige gennemsnitlige vanddamptryk overstiger ikke 2,2 kpa, og det månedlige gennemsnit overstiger ikke 1,8 kpa;

6. Der er ingen brand, eksplosionsfare, alvorlig forurening, kemisk korrosion og alvorlig vibration.

7. Særlige arbejdsvilkår, når de bruges under de normale miljøforhold, der overstiger de specificerede betingelser, forhandles af brugeren og producenten.

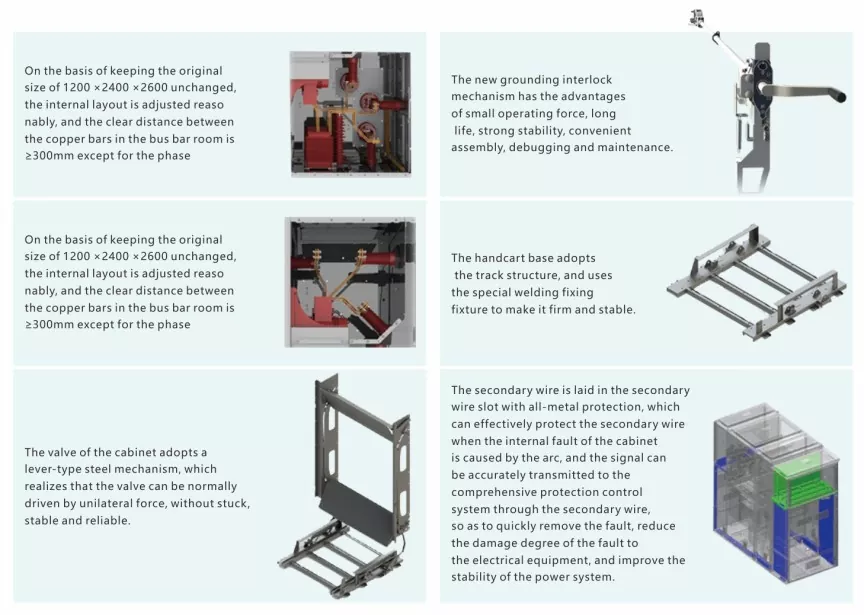

Fordele og funktioner ved switchgear

33 kV MV HV Medium High Voltage Electric Switchgear inkluderer følgende aspekter:

1. metal rustning, samlet struktur, flere kombinationsskemaer.
2. Kabinettet er lavet af aluminiumszinkplade, behandlet af CNC-udstyr og laserskærende udstyr, ved hjælp af avanceret multiple foldeteknologi, forbundet med nitte nødder og højstyrkebolte, med høj præcision, korrosionsbestandighed, let vægt, høj styrke og stærk dele alsidighed.
3.. Det kan udstyres med en række vakuumafbrydere og SF6-afbrydere med bred praktisk, høj pålidelighed og vedligeholdelsesfri året rundt.
4. Trolley har tre positioner: arbejde, test og afbrydelse. Hver position har en positionerings- og displayenhed, som er sikker og pålidelig.
5. Alle typer vogne er konfigureret på en modulær måde for at sikre, at den samme specifikationsvogne kan udskiftes frit.
6. Sammenlægningen mellem hovedafbryderen, vognen og switch kabinetdøren vedtager tvungen mekanisk låsning for at imødekomme funktionen "fem beskyttelse".
7. Alle operationer kan udføres med kabinetdøren lukket.
8. Kabellummet har rigelig plads og kan forbinde flere kabler.
9. Den hurtige jordforbindelse bruges til jordforbindelse og loop kortslutning.
10. Skallbeskyttelsesniveauet er IP3X, og beskyttelsesniveauet er IP2X, når vognrumsdøren er åben.
11. Hvert højspændingsrum har en uafhængig trykaflastningskanal for at sikre personlig sikkerhed.
12. Overhold GB3906, IEC298 og andre standarder.

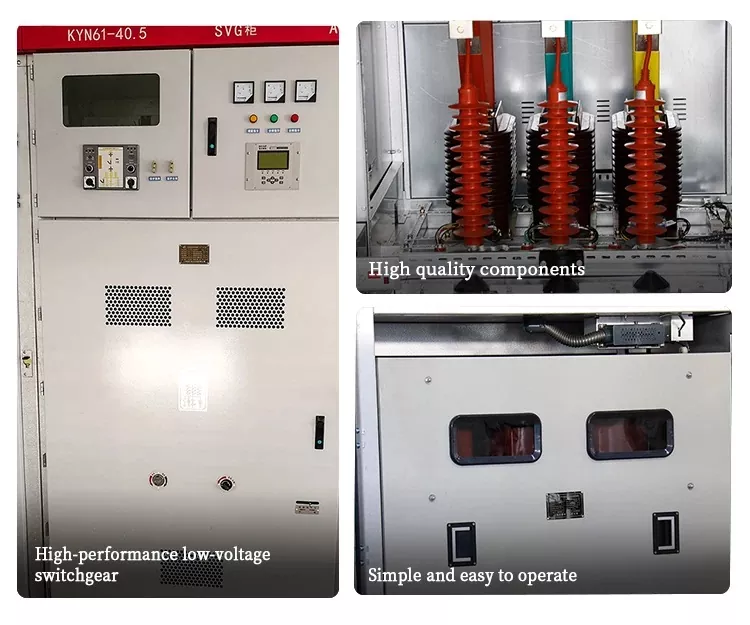

Produkt ægte skud

FAQ

Kan din virksomhed tilpasse produkter i henhold til mine krav?

Ja, vi kan tilpasse produkter i henhold til kundens krav. Generelt behøver kunder kun at tilvejebringe: kredsløbslayout, spænding, strøm osv.


Hvad er din hurtigste leveringstid?
Normalt accepterer vi kundeforespørgsler. Efter at de tekniske parametre for switch-kabinettet er tilsluttet, tager det 1-2 dage at udstede en prisliste og kommunikere med kunderne om produktion og leveringstid baseret på den faktiske situation.


Hvordan er din eftersalgsservice?

Vi støtter en 1-års garanti. Det normale citat inkluderer ikke service på stedet eftersalg. Gratis online kommunikation og vejledning er tilgængelige.
